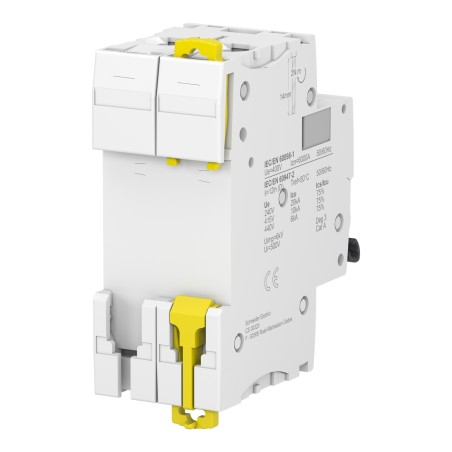

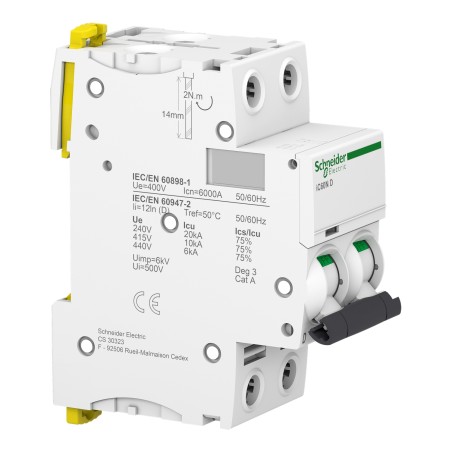

Disjoncteur IC60N 2P 6A 10kA courbe D Schneider A9F75206

SCHNEIDER A9F75206 - Disjoncteur IC60N 2P 6A 10kA courbe D

Entreprise française emblématique, Schneider Electric repense la gestion énergétique grâce à des solutions numériques innovantes et durables.

L’Acti9 iC60N A9F75206 est un disjoncteur miniature modulaire 2P 6 A courbe D conçu pour la protection et la commande de circuits en environnements tertiaires et industriels.

Ce disjoncteur est utilisé pour protéger, sectionner et isoler des circuits 2 pôles très inductifs (courbe D) avec comme atouts un pouvoir de coupure élevé jusqu’à 6 kA/36 kA selon normes EN/IEC, une large plage d’applications AC/DC et une compatibilité avec les auxiliaires Acti9 iC60 pour la signalisation et la commande.

En résumé, l’Acti9 iC60N A9F75206 offre une solution compacte, robuste et évolutive pour sécuriser des circuits 6 A à fort courant d’appel dans les tableaux tertiaires et industriels.

E catalogue Disjoncteur IC60N 2P 6A 10kA courbe D - Schneider A9F75206

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F75206

• Gamme produits : Acti9 iC60N

• Fonctions : disjoncteur miniature pour protection contre les surcharges et courts circuits et coupure/isolement des circuits 2 pôles

• Nombre de modules : 4 modules de 9 mm

• Nombre de pôles : 2

• Nombre de pôles protégés : 2

• Courant nominal : 6 A

• Type courbe : courbe D

• Tension nominale : jusqu’à 380/415 V AC et utilisation possible en AC et DC selon fiches iC60N

• Type de tension : AC et DC basse tension

• Pouvoir de coupure EN : 6000 A Icn à 400 V AC 50/60 Hz selon EN 60898 1

• Pouvoir de coupure IEC : jusqu’à 10 kA Icu à 380/415 V AC et 36 kA Icu à 12…60 V AC/DC selon IEC/EN 60947 2

• Type connexion - raccordement : bornes à vis peignables, terminal simple haut ou bas

• Section de raccordement : fils rigides 1…25 mm² et fils souples 1…16 mm²

• Auxiliaires associables : auxiliaires de la gamme Acti9 iC60 (contacts auxiliaires, déclencheurs, blocs différentiel, signalisation)

• Verrouillable : possibilité de verrouillage par accessoires de condamnation Acti9 sur la manette

• Mode de pose : montage sur rail DIN en tableau modulaire

• Hauteur : 85 mm

• Largeur : 36 mm (4 pas de 9 mm)

• Profondeur : 78,5 mm

• Couleur : blanc avec levier de commande gris/vert Acti9

• Classe de protection (IP) : IP20 en face avant dans enveloppe adaptée

• Résistance aux chocs (IK) : IK02 typique de la gamme iC60N

• Temperature d'utilisation : environ  25 °C à +60 °C en service selon caractéristiques Acti9 iC60N

• Qualité du matériau : boîtier isolant plastique auto extinguible pour appareillage modulaire basse tension

• Norme et certification : conforme EN 60898 1 et IEC/EN 60947 2 avec certifications associées pour disjoncteurs miniatures

• Garantie : 2 ans

• Utilisation recommande : protection de circuits 6 A très inductifs (moteurs, transformateurs, charges avec fort courant d’appel) en tertiaire et industrie sur tableaux de distribution modulaire
