Disjoncteur IC60N 4P 20A 10kA courbe C Schneider A9F77420

SCHNEIDER A9F77420- Disjoncteur IC60N 4P 20A 10kA courbe C

Reconnue mondialement, Schneider Electric est une société française spécialisée dans les solutions d’énergie numérique et l’automatisation durable.

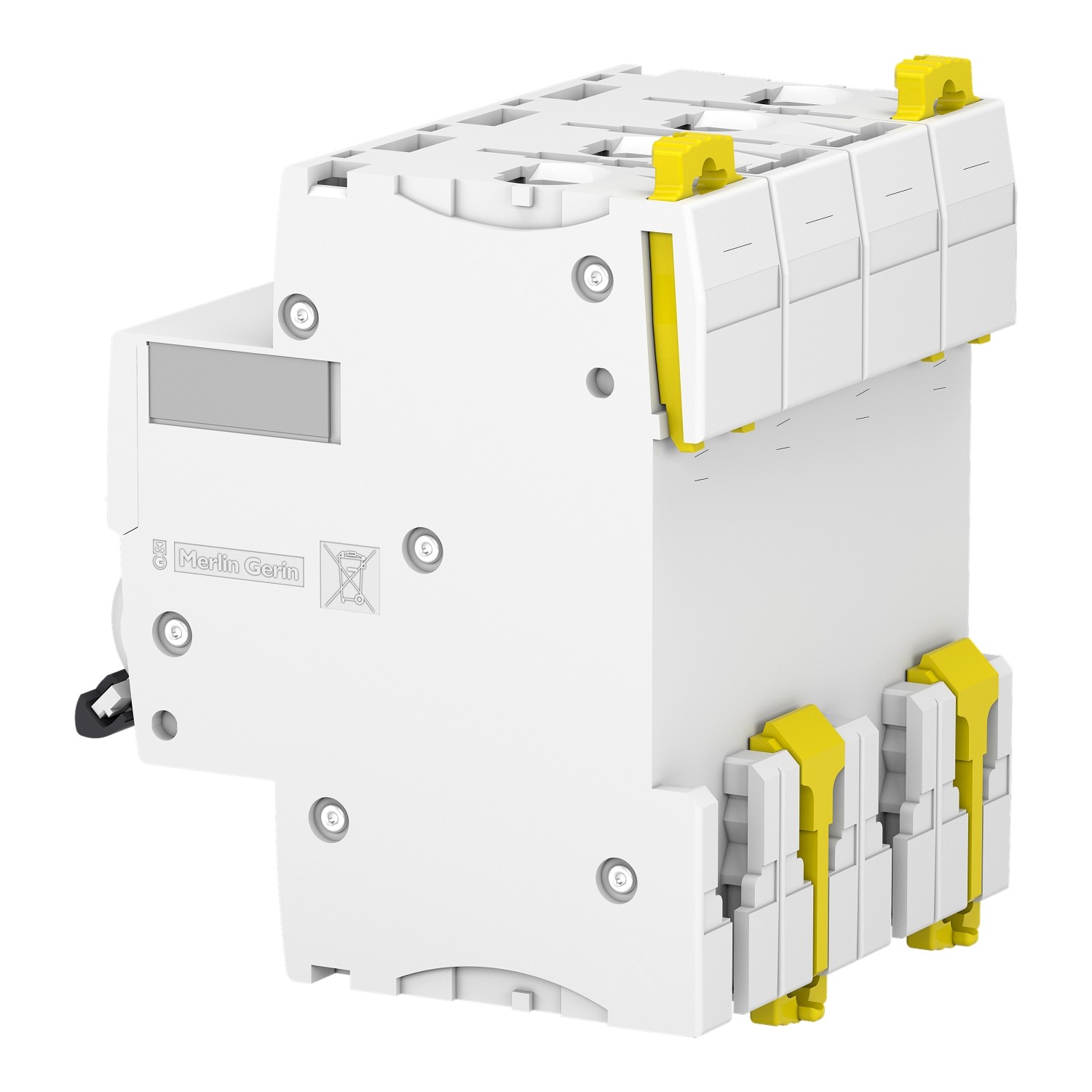

Acti9 iC60N A9F77420 est un disjoncteur modulaire miniature 4 pôles 20 A courbe C destiné à la distribution électrique dans les installations tertiaires et industrielles.

Ce disjoncteur protège, commande et sectionne les circuits grâce à une technologie thermique-magnétique performante, une largeur compacte de 8 modules, une compatibilité avec peignes Acti9 et auxiliaires, et une sécurité renforcée par les fonctions de sectionnement et la signalisation locale de déclenchement.

En résumé, l’Acti9 iC60N A9F77420 apporte une protection fiable, sélective et évolutive des circuits 4P jusqu’à 20 A, dans un format modulaire robuste et simple à installer sur rail DIN.

E catalogue Disjoncteur IC60N 4P 20A 10kA courbe C - Schneider A9F77420

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F77420

• Gamme produits : Acti9

• Fonctions : Disjoncteur miniature iC60N pour protection, commande et sectionnement des circuits de distribution

• Nombre de modules : 8 pas de 9 mm

• Tension nominale de fonctionnement : 400 V CA 50/60 Hz (Ue)

• Type de tension : CA/CC

• Tension de commande : Commande par maneton mécanique, sans tension de commande séparée

• Courant nominal de fonctionnement : 20 A (In)

• Puissance nominale charge : Selon pouvoir de coupure et courbe C jusqu’à 20 A sur réseau 400 V CA

• Charge maximale : Utilisation jusqu’aux pouvoirs de coupure indiqués 6 kA Icn à 400 V CA et jusqu’à 20 kA Icu selon EN/IEC 60947-2 suivant la tension

• Type de charge : Circuits de distribution en catégorie A selon EN/IEC 60947-2

• Nature du cable pour connexion : Conducteurs rigides 1 à 25 mm² et conducteurs flexibles 1 à 16 mm²

• Type connexion/raccordement : Bornes simples haut ou bas avec serrage 2 N·m longueur de dénudage 14 mm

• Manette pour commutation manuelle : Commande par maneton avec coupure pleinement apparente et signalisation locale de déclenchement

• Produits auxiliaires associables : Bloc différentiel séparé, auxiliaires de commande et de signalisation, peignes et répartiteurs Acti9 compatibles haut ou bas

• Mode de pose : Installation fixe sur rail DIN

• Type de fixation : Montage sur rail DIN

• Hauteur : 85 mm

• Largeur : 72 mm

• Profondeur : 78,5 mm

• Couleur : Blanc

• Classe de protection (IP) : IP20

• Temperature d'utilisation : Température de l’air ambiant en fonctionnement de -35 à 70 °C

• Qualité du matériau : Appareil modulaire en matériau isolant conforme aux exigences de la gamme Acti9 (classe de limitation 3, catégorie de surtension IV, pollution 3)

• Norme et certification : EN 60898-1 CEI 60898-1 EN 60947-2 CEI 60947-2 label qualité NF

• Garantie : 2 ans

• Utilisation recommande : Protection et sectionnement des circuits de distribution dans les bâtiments tertiaires et industriels sur réseaux CA/CC jusqu’à 400 V CA 20 A avec exigences de sélectivité et de continuité de service
