Disjoncteur 4P Auto/à vis C16 16A - LEGRAND 406919

Legrand 406919 - Disjoncteur 4P Auto/à vis C16 16A

Legrand est un groupe français d’envergure mondiale, spécialisé dans les infrastructures électriques et numériques, avec un engagement fort pour l’efficacité énergétique et le développement durable.

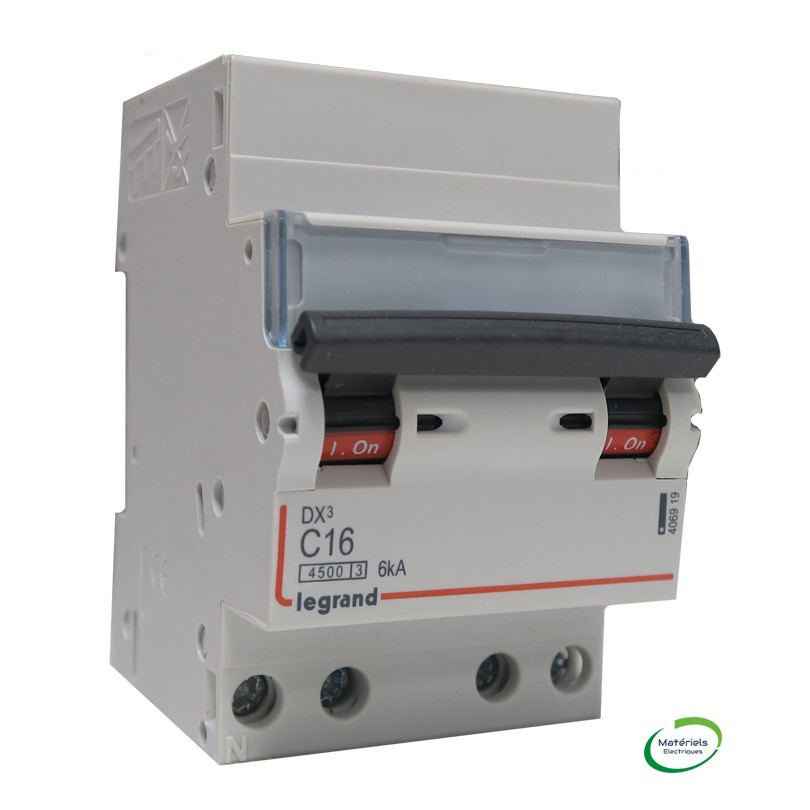

Le disjoncteur LEGRAND 406919 est un disjoncteur modulaire tétrapolaire DX³ 4500 de 16A courbe C pour installations 400V~.

Ce disjoncteur est utilisé pour la protection des départs tétrapolaires 400V~ en environnement tertiaire/résidentiel, avec un pouvoir de coupure de 6kA offrant une protection fiable des circuits et une pose rapide grâce à l’arrivée automatique et la sortie à vis.

Ce produit combine protection, compatibilité avec les accessoires DX³ et compacité (3 modules) pour une intégration simple dans les tableaux électriques sur rail DIN.

E-catalogue Disjoncteur 4P Auto/à vis C16 16A - LEGRAND 406919

Caractéristiques

• Marque : Legrand

• Référence fabricant : 406919

• Gamme produits : Disjoncteur modulaire DX³ 4500 tétrapolaire

• Fonctions : Protection des départs tétrapolaires 400V~ avec déclenchement thermique et magnétique courbe C

• Nombre de modules : 3 modules

• Nombre de pôles : 4 pôles (tétrapolaire)

• Nombre de pôles protégés : 4 pôles protégés

• Courant nominal : 16A calibre/courant nominal 16A

• Type courbe : Courbe C (déclenchement magnétique entre 5In et 10In)

• Tension nominale : Tension assignée Ue 400V~

• Type de tension : AC courant alternatif

• Pouvoir de coupure EN : 4500A conforme NF EN 60891-1 pour 400V~ résidentiel

• Pouvoir de coupure IEC : 6kA conforme EN 60947-2 400V~

• Type connexion - raccordement : Arrivée haute par bornes automatiques et sortie basse par bornes à vis

• Section de raccordement : Compatible peigne HX³ optimisé tétrapolaire ou câble cuivre (section conforme aux bornes DX³ usuelles)

• Auxiliaires associables : Reçoit les auxiliaires et accessoires DX³

• Verrouillable : Verrouillage possible via accessoires DX³ compatibles (non intégrés)

• Mode de pose : Rail DIN

• Hauteur : 88.9 mm

• Largeur : 53.4 mm

• Profondeur : 77.8 mm

• Couleur : Corps modulaire gris (teinte standard Legrand DX³)

• Classe de protection (IP) : IP20 bornes protégées contre le toucher appareil câblé

• Résistance aux chocs (IK) : IK02

• Qualité du matériau : Matériaux isolants thermoplastiques haute performance conformes aux exigences des normes NF EN/IEC pour appareillage modulaire

• Norme et certification : NF EN 60891-1 400V~ EN 60947-2 400V~ autres marquages normatifs Legrand DX³

• Garantie : 2 ans

• Utilisation recommande : Tableaux électriques résidentiels et tertiaires pour protection de circuits tétrapolaires 400V~ jusqu’à 16A avec pouvoir de coupure 6kA
