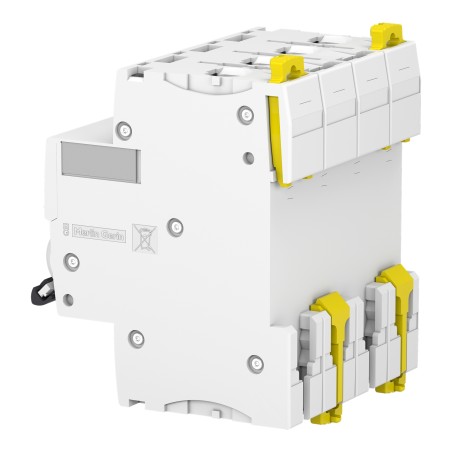

Disjoncteur IC60N 4P 25A 10kA courbe C Schneider A9F77425

SCHNEIDER A9F77425- Disjoncteur IC60N 4P 25A 10kA courbe C

Schneider Electric, entreprise française d’envergure mondiale, offre des solutions connectées pour une gestion plus efficace et durable de l’énergie.

Acti9 iC60N A9F77425 est un disjoncteur miniature tétrapolaire 4P 25 A courbe C destiné à la protection et à la commande des circuits de distribution dans les bâtiments tertiaires et industriels selon la gamme Acti9.

Ce disjoncteur est utilisé pour protéger les circuits contre les surcharges et courts-circuits avec coupure visible, largeur compacte en modules de 9 mm et compatibilité avec les auxiliaires Acti9, ce qui facilite la signalisation et la télécommande des circuits.

En résumé, le disjoncteur Acti9 iC60N A9F77425 offre une solution performante et modulaire pour la protection 4P 25 A courbe C des circuits de distribution, adaptée aux installations tertiaires et industrielles nécessitant un haut niveau de sécurité et d’évolutivité.

E catalogue Disjoncteur IC60N 4P 25A 10kA courbe C - Schneider A9F77425

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F77425

• Gamme produits : Acti9

• Fonctions : Disjoncteur miniature de distribution pour protection des circuits contre les surcharges et courts-circuits

• Nombre de modules : 8 pas de 9 mm

• Tension nominale de fonctionnement : 400 V CA pour applications de distribution

• Type de tension : CA et CC pour réseaux AC/DC selon les applications de distribution indiquées dans la gamme iC60N

• Tension de commande : Commande manuelle par maneton sans tension auxiliaire dédiée

• Courant nominal de fonctionnement : 25 A

• Puissance nominale charge : Adaptée aux circuits de distribution 25 A sous 400 V CA dans les applications tertiaires et industrielles de la gamme Acti9 iC60

• Charge maximale : Circuits jusqu’à 25 A en utilisation courbe C sur réseau 400 V CA conformément aux caractéristiques de la gamme iC60N

• Type de charge : Circuits de distribution tertiaires et industriels (charges générales, circuits triphasés)

• Nature du cable pour connexion : Conducteurs rigides ou souples selon les sections admissibles de la gamme iC60N

• Type connexion/raccordement : Bornes à vis pour conducteurs rigides ou souples sur rail DIN

• Manette pour commutation manuelle : Manette frontale (maneton) pour commande locale marche/arrêt et réarmement après déclenchement

• Produits auxiliaires associables : Auxiliaires Acti9 iC60 (auxiliaires de commande, de signalisation et blocs différentiels)

• Mode de pose : Sur rail DIN en coffrets et tableaux de distribution

• Type de fixation : Fixation encliquetable sur rail DIN conforme à la gamme Acti9

• Hauteur : 85 mm

• Largeur : 72 mm

• Profondeur : 78,5 mm

• Couleur : Blanc Acti9 iC60N

• Classe de protection (IP) : IP20

• Temperature d'utilisation : Température ambiante de fonctionnement typique de la gamme iC60N de -35 °C à +70 °C

• Qualité du matériau : Enveloppe isolante haute performance conforme aux exigences de la gamme Acti9 iC60N

• Norme et certification : Conforme aux normes EN/IEC 60898-1 et EN/IEC 60947-2 applicables aux disjoncteurs miniatures de distribution

• Garantie : 2 ans

• Utilisation recommande : Protection et commande des circuits de distribution dans les bâtiments tertiaires et industriels au sein des tableaux équipés en Acti9 iC60N

Fiche produit Disjoncteur IC60N 4P 25A 10kA courbe C - Schneider A9F77425
