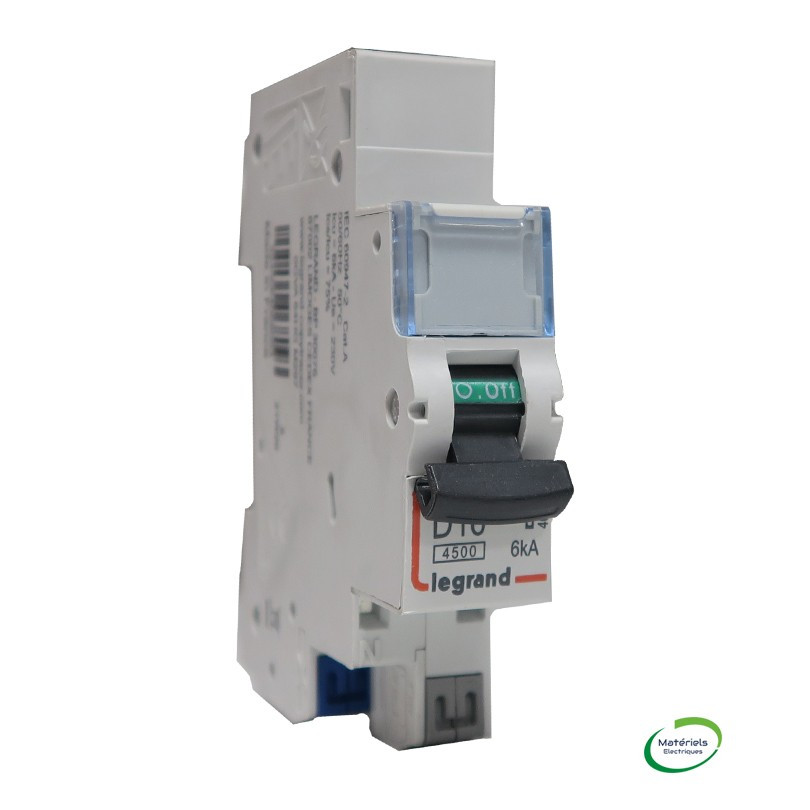

Disjoncteur 1P+N Auto D16 16A - LEGRAND 406809

Legrand 406809 - Disjoncteur 1P+N Auto D16 16A

Legrand, entreprise française de renom, met la technologie au service du confort, de la performance énergétique et de la durabilité des bâtiments à travers le monde.

Disjoncteur modulaire Legrand DNX³ 4500 Phase+Neutre 1P+N 230V 16A courbe D, auto/auto, pour protection et coupure apparente des circuits résidentiels et tertiaires.

Il s’utilise pour protéger les départs de circuits 230V contre les surintensités et courts-circuits avec une coupure pleinement apparente, des bornes automatiques rapides, la compatibilité peigne HX³ et auxiliaires DX³, et un pouvoir de coupure jusqu’à 6kA.

Compact, performant et simple à raccorder, ce disjoncteur DNX³ 4500 16A courbe D garantit une protection fiable des circuits tout en facilitant l’installation et les extensions futures.

E-catalogue Disjoncteur 1P+N Auto D16 16A - LEGRAND 406809

Caractéristiques

• Marque : Legrand

• Référence fabricant : 406809

• Gamme produits : DNX³ 4500

• Fonctions : Disjoncteur modulaire magnétothermique Phase+Neutre pour protection, commande et sectionnement des circuits 230V~

• Nombre de modules : 1

• Nombre de pôles : 2 (1P+N)

• Nombre de pôles protégés : 1 (phase)

• Courant nominal : 16A

• Type courbe : D (déclenchement magnétique entre 10In et 14In)

• Tension nominale : 230V~ (Ue)

• Type de tension : AC

• Pouvoir de coupure EN : 4,5kA selon EN 60898 à 230V

• Pouvoir de coupure IEC : 6kA selon IEC 60947-2 à 230V

• Type connexion - raccordement : Bornes automatiques arrivée haute et sortie basse (auto/auto)

• Section de raccordement : 0,75 à 4mm² souple ou rigide (valeur issue de la fiche DNX³ 4500 1P+N)

• Auxiliaires associables : Oui, reçoit les auxiliaires et accessoires DX³

• Verrouillable : Oui, par accessoires de verrouillage DX³ (fonction prévue sur la gamme DNX³ / DX³)

• Mode de pose : Rail DIN, montage encastré/au tableau

• Hauteur : 94,8mm (gamme DNX³ 1 module)

• Largeur : 17,8mm (1 module)

• Profondeur : 77,7mm, profondeur d’encastrement 44mm

• Couleur : Gris RAL 7035

• Classe de protection (IP) : IP20, bornes protégées contre le toucher

• Résistance aux chocs (IK) : IK02

• Temperature d'utilisation : -25°C à +70°C (température ambiante en fonctionnement)

• Qualité du matériau : Sans halogène, plastique isolant autoextinguible

• Norme et certification : Conforme NF EN 60898-1 et EN 60947-2

• Garantie : 2 ans

• Utilisation recommande : Installations résidentielles et tertiaires pour protection des circuits monophasés 230V (prises, éclairage, petits départs spécialisés)
