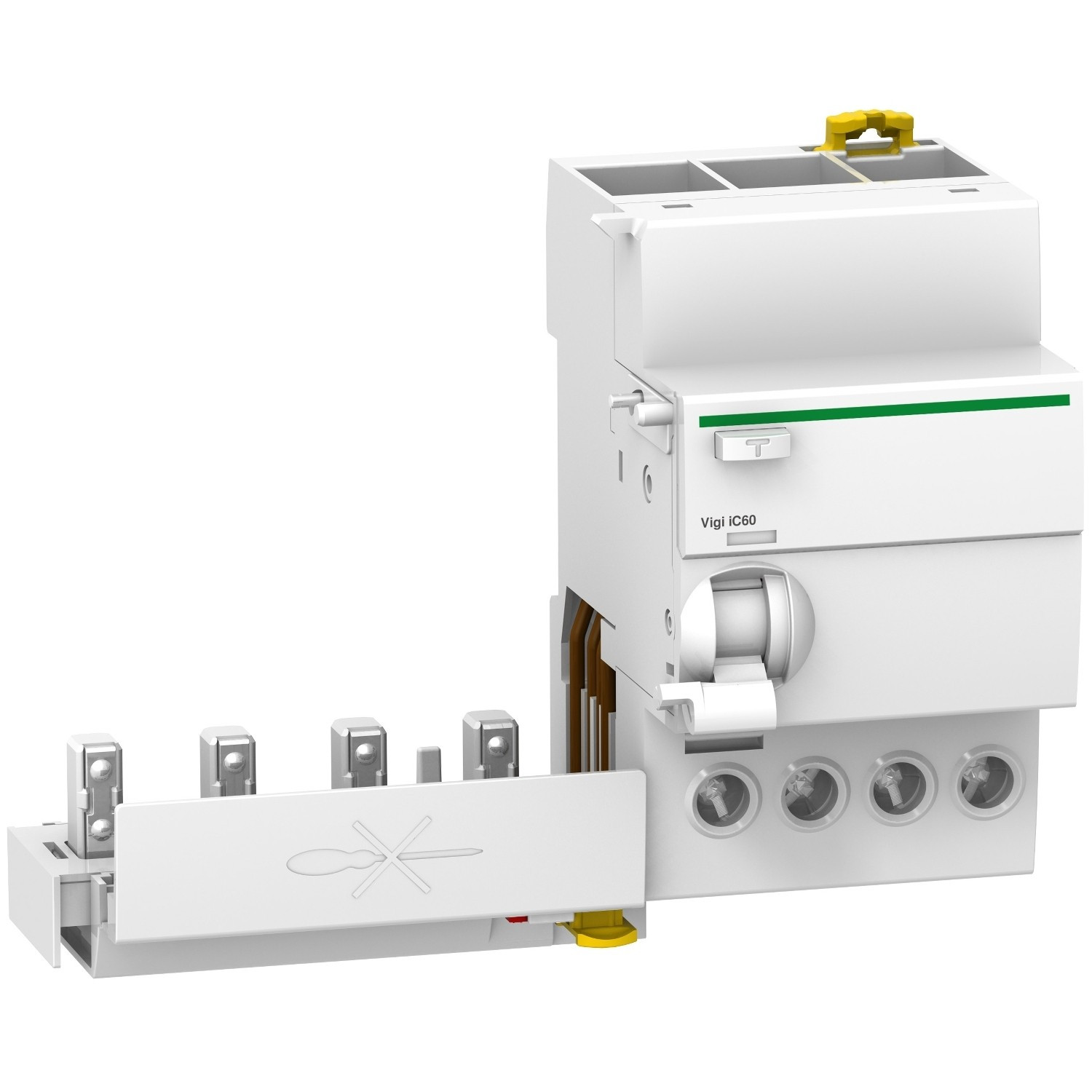

Bloc différentiel IC60 4P 25A 30mA A-SI Schneider A9Q31425

SCHNEIDER A9Q31425 - Bloc différentiel IC60 4P 25A 30mA A-SI

Entreprise innovante française, Schneider Electric conçoit des systèmes numériques d’énergie et d’automatisation adoptés dans plus de 100 pays.

Acti9 Vigi iC60 A9Q31425 est un bloc différentiel additionnel 4P 25 A 30 mA type A‑Si destiné à assurer la protection différentielle des personnes et des installations sur réseaux 230/400 V dans les applications tertiaires et industrielles.

Ce bloc différentiel s’utilise en association avec les disjoncteurs Acti9 iC60 ou Reflex iC60 pour détecter les courants de fuite, assurer la coupure automatique des circuits et offrir comme principaux avantages une sensibilité 30 mA, une immunité renforcée contre les déclenchements intempestifs (type A‑Si), une technologie indépendante de la tension et une compacité de 6 modules pour une intégration facilitée en tableau.

En résumé, l’A9Q31425 constitue une solution performante et compacte pour renforcer la protection différentielle des circuits tétrapolaires 25 A dans les bâtiments tertiaires, industriels et les infrastructures.

E catalogue Bloc différentiel IC60 4P 25A 30mA A-SI - Schneider A9Q31425

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9Q31425

• Gamme produits : Acti 9 Vigi iC60

• Fonctions : dispositif différentiel résiduel additionnel pour protection des personnes et des installations contre les défauts d’isolement et risques de choc électrique ou d’incendie

• Nombre de modules : 6 pas de 9 mm

• Nombre de pôles : 4P

• Nombre de pôles protégés : 4 pôles (3 phases + neutre sur réseau 230/400 V)

• Courant nominal : 25 A

• Tension nominale : 230/240 V AC Ph/N et 400/415 V AC Ph/Ph 50/60 Hz

• Type de tension : AC

• Pouvoir de coupure EN : en association avec les disjoncteurs iC60, pouvoir de coupure selon caractéristiques du disjoncteur, conforme EN 61009 1

• Pouvoir de coupure IEC : en association avec les disjoncteurs iC60, pouvoir de coupure selon caractéristiques du disjoncteur, conforme IEC 61009 1

• Type connexion - raccordement : bornes à cage par vis en partie basse avec connexion par connecteur au disjoncteur en partie haute

• Section de raccordement : câbles rigides 1 à 25 mm² et câbles souples 1 à 16 mm² avec ou sans embout en bornes basses

• Auxiliaires associables : compatible avec les disjoncteurs Acti9 iC60 et Reflex iC60 et leurs auxiliaires de commande et de signalisation

• Verrouillable : verrouillage possible par accessoires de verrouillage de la gamme Acti9 iC60

• Mode de pose : montage encliquetable sur rail DIN en tableau de distribution

• Hauteur : 91 mm

• Largeur : 54 mm

• Profondeur : 73,5 mm

• Couleur : blanc

• Classe de protection (IP) : IP20 en face avant, IP40 une fois intégré dans un coffret adapté

• Temperature d'utilisation : de −25 °C à +60 °C en fonctionnement

• Qualité du matériau : boîtier isolant moulé pour appareillage modulaire basse tension

• Norme et certification : conforme EN 61009 1 et IEC 61009 1 avec tension d’isolement 500 V et tenue aux chocs 6 kV selon IEC 60947 2

• Garantie : 2 ans

• Utilisation recommande : protection différentielle des circuits tétrapolaires 25 A dans les tableaux de distribution des bâtiments tertiaires, industriels et des infrastructures, en association avec disjoncteurs Acti9 iC60 ou Reflex iC60.
