Disjoncteur différentiel Hager 32A 30mA Type-AC 1P+N 3kA - ADC732F

 Hager ADC732F - Disjoncteur différentiel 32A 30mA Type-AC 1P+N 3kA

Hager, entreprise familiale allemande, fabrique depuis 1955 du matériel électrique pour les secteurs de l'habitat et du tertiaire.

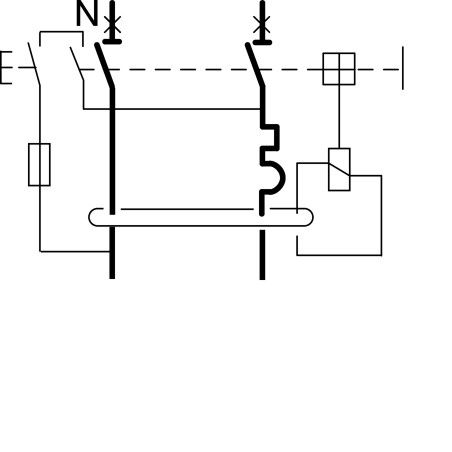

Le Hager ADC732F est un disjoncteur différentiel modulaire bipolaire 1P+N 32A 3kA courbe C, 30 mA type AC, conçu pour la protection des circuits résidentiels contre les surintensités et les défauts d’isolement.

Il s’utilise pour protéger des circuits dédiés plus fortement chargés (chauffage, prises spécialisées, petits équipements électriques) en combinant coupure automatique en cas de surcharge ou court‑circuit et déclenchement 30 mA type AC pour la sécurité des personnes, avec un montage simple sur rail DIN via bornes à vis/biconnect.

En résumé, le Hager ADC732F est un disjoncteur différentiel 32A fiable et compact, idéal pour assurer une protection complète des circuits 230 V d’une installation domestique ou tertiaire légère.

E-catalogue Disjoncteur différentiel Hager 32A - HAGER ADC732F

Caractéristiques techniques

• Marque : Hager

• Référence fabricant : ADC732F

• Gamme produits : Disjoncteurs différentiels 1P+N 3kA courbe C 30 mA type AC pour installations résidentielles et petits tertiaires

• Type de pôles : 1P+N

• Courbe : C

• Type de protection différentielle : AC

• Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1 : 3 kA

• Couple de serrage nominal borne basse : 2,10 - 2,10 Nm

• Couple de serrage nominal borne haute : 2,10 - 2,10 Nm

• Type de connection/prise : Borne à vis

• Tension assignée d'isolement : 500 V

• Tension assignée de tenue aux chocs : 4 000 V

• Tension maxi d'utilisation : 240 V

• Tension assignée d'emploi Ue : 240 - 240 V

• Catégorie de surtension selon IEC 60947-1 2,5.60 tableau 1 : 3

• Type de tension d'alimentation : AC

• Courant assigné nominal : 32 A

• Courant différentiel assigné : 30 mA

• Puissance dissipée totale sous IN : 8,30 W

• Fréquence : 50 - 50 Hz

• Altitude : 2 000 m

• Classe de limitation d'énergie I²t : 3

• Température de service : -25 - 40 °C

• Température de stockage/transport : -25 - 70 °C

• Degré de pollution suivant IEC 60664/IEC 60947-2 : 2

• Tropicalisation/humidité/Exécution : Tous climats

• Endurance électrique en nombre de cycles : 2 000

• Endurance mécanique nombre de manœuvres : 1 000

• Section de raccordement en câble souple : 1 - 16 mm²

• Section de raccordement en câble rigide : 1 - 25 mm²

• Section de raccordement des bornes amont à vis, en câble souple : 1 - 16 mm²

• Section de raccordement des bornes amont à vis, en câble rigide : 1 - 25 mm²

• Section de raccordement des bornes amont et aval à vis, en câble souple : 1 - 16 mm²

• Section de raccordement des bornes amont et aval à vis, en câble rigide : 1 - 25 mm²

• Couple de serrage : 2,10 - 2,10 Nm

• Type de raccordement haut pour produits modulaires : Borne à vis

• Type de raccordement bas pour produits modulaires : Borne biconnect

• Nombre de modules : 2

• Hauteur : 83 mm

• Largeur : 35 mm

• Profondeur : 68 mm

Fiche technique Disjoncteur différentiel Hager 32A - HAGER ADC732F
