Interrupteur-sectionneur 63A 4P - Legrand 022515

Legrand 022515 - Interrupteur-sectionneur 63A 4P

Legrand est une société française innovante et internationale, reconnue pour ses technologies intelligentes qui rendent les infrastructures électriques plus performantes et durables.

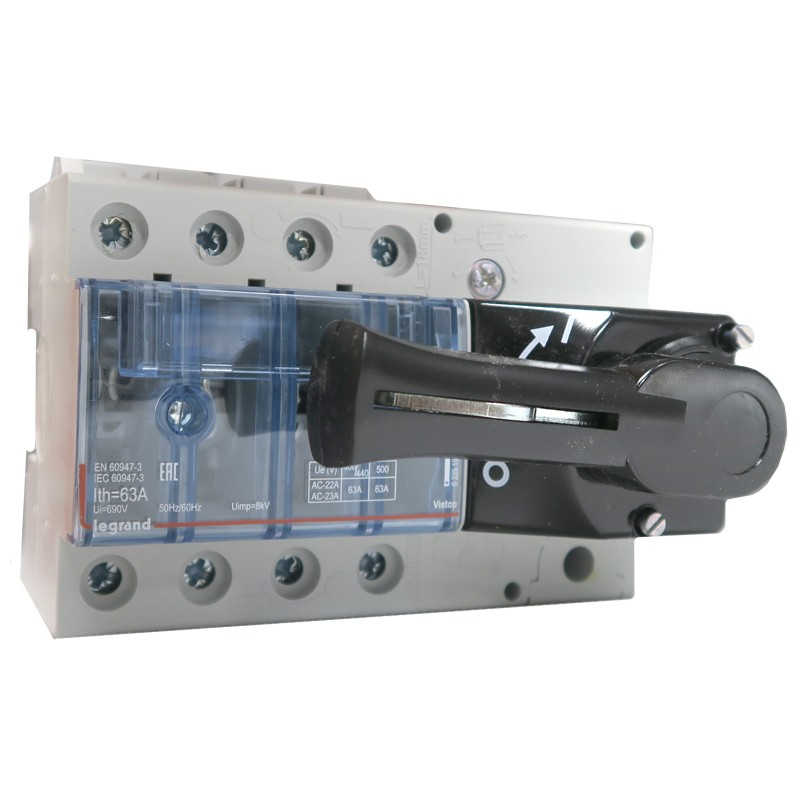

Interrupteur-sectionneur modulaire Legrand Vistop 63 A 4P à commande frontale directe avec poignée noire cadenassable pour coupure et sectionnement de circuits jusqu’à 690 V.

Utilisé comme interrupteur général ou de maintenance pour isoler tout ou partie d’une installation petit tertiaire, il apporte une manœuvre frontale sûre, une double coupure des pôles et une poignée cadenassable pour la sécurité des intervenants.

Interrupteur-sectionneur Vistop 63 A 4P compact 7 modules, à commande frontale sur rail DIN, offrant une coupure visible et fiable avec poignée noire verrouillable, adapté aux installations jusqu’à 690 V.

E-catalogue Interrupteur-sectionneur 63A 4P - Legrand 022515

Caractéristiques - Interrupteur-sectionneur Legrand 022515

• Marque : Legrand

• Référence fabricant : 022515

• Gamme produits : Vistop

• Fonctions : Interrupteur-sectionneur modulaire pour coupure en charge et sectionnement de sécurité des circuits jusqu’à 690 V en petit tertiaire

• Nombre de pôles : 4

• Courant nominal : 63 A (Iu/AC-21 400 V)

• Puissance nominal : 35 kW à 400 V en AC-23

• Nombre de modules : 7 modules

• Tension nominale : 690 V CA

• Type de tension : Courant alternatif (CA)

• Intensité de court-circuit : Icw 2,5 kA, Iq conditionnelle 7 kA

• Type connexion - raccordement : Bornes à cage à vis Pz2, raccordement à vis sur circuit principal

• Section de raccordement : Conducteurs adaptés au bornier à cage pour intensité 63 A (non précisée exactement par le fabricant sur les fiches consultées)

• Manette d’actionnement : Manette/levier frontal, poignée noire cadenassable en position ouverte (1 à 3 cadenas Ø 6 mm)

• Auxiliaires associables : Possibilité de contacts auxiliaires et accessoires de commande externe (commande frontale extérieure réf. 022732)

• Verrouillable : Oui, poignée cadenassable en position ouverte

• Mode de pose : Montage modulaire sur rail symétrique EN 60715, technique d’encastrement fixe pour appareil encastré, adapté au montage en distributeur

• Hauteur : 90 mm

• Largeur : 157,5 mm

• Profondeur : 98 mm

• Couleur : Poignée noire, corps modulaire gris (appareil modulaire Legrand)

• Classe de protection (IP) : IP2X en face avant

• Qualité du matériau : Appareil modulaire isolant pour rail DIN (matière plastique technique, non détaillée)

• Norme et certification : Conception pour interrupteur-sectionneur de sécurité, compatible exigences installation tertiaire, détail de norme non indiqué sur les fiches (références à EN 60715 pour le rail)

• Garantie : 2 ans

• Utilisation recommande : Interrupteur général ou de maintenance pour tableaux petit tertiaire, pour sectionner et sécuriser des circuits jusqu’à 63 A/690 V en commande frontale.
