Interrupteur-sectionneur 100A 4P - Legrand 022522

Legrand 022522 - Interrupteur-sectionneur 100A 4P

Groupe français d’envergure mondiale, Legrand développe des solutions électriques et numériques qui associent innovation, performance et engagement pour un habitat plus durable et connecté.

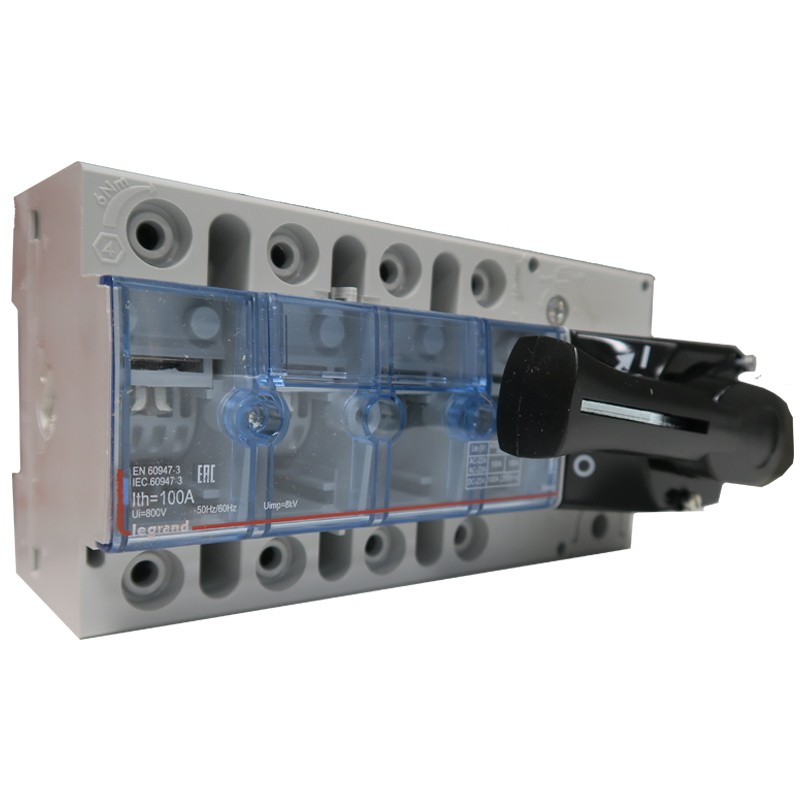

Legrand 022522 est un interrupteur-sectionneur de sécurité Vistop 100 A, 4 pôles, à commande frontale avec poignée noire, destiné à la coupure en charge et au sectionnement visible des circuits.

L’interrupteur-sectionneur Vistop 022522 s’utilise pour isoler électriquement tout ou partie d’une installation jusqu’à 100 A, en offrant une coupure en charge sûre, une double coupure des pôles, une poignée noire cadenassable et un raccordement fiable par clé 6 pans.

Ce produit résume une solution compacte et robuste pour la sécurité de coupure en charge dans les installations tertiaires, avec 4 pôles, 9 modules, 100 A et une commande frontale ergonomique.

E-catalogue Interrupteur-sectionneur 100A 4P - Legrand 022522

Caractéristiques - Interrupteur-sectionneur Legrand 022522

• Marque : Legrand

• Référence fabricant : 022522

• Gamme produits : Vistop

• Fonctions : interrupteur-sectionneur de sécurité assurant la coupure en charge avec sectionnement visible et action positive des contacts

• Nombre de pôles : 4

• Courant nominal : 100 A (courant permanent nominal)

• Puissance nominal : jusqu’à 55 kW en AC 23 à 400 V, puissance de commutation 55 kW à 400 V

• Nombre de modules : 9

• Tension nominale : 690 V (tension de fonctionnement nominale max. en CA)

• Type de tension : CA

• Intensité de court-circuit : Iq conditionnelle 12 kA, Icw 3,5 kA

• Type connexion - raccordement : raccordement du circuit principal par vis / clé 6 pans

• Manette d’actionnement : poignée noire, manette / levier à commande frontale directe

• Auxiliaires associables : commande extérieure possible avec réf. 022732, pas de commande motorisée ni de déclencheur voltmétrique, 0 contacts auxiliaires intégrés

• Verrouillable : oui, poignée cadenassable en position ouverte (1 à 3 cadenas Ø 6 mm, réf. 022797)

• Mode de pose : montage sur rail symétrique / fixation frontale à 4 trous, adapté au montage en distributeur

• Hauteur : 90 mm

• Largeur : 157,5 mm

• Profondeur : 98 mm

• Couleur : corps gris, poignée noire

• Classe de protection (IP) : IP2X en face avant

• Qualité du matériau : boîtier plastique isolant

• Norme et certification : conforme EN 60947 3 (référence standard pour interrupteurs-sectionneurs, mentionnée pour la gamme Vistop)

• Garantie : 2 ans

• Utilisation recommande : isolation et coupure de sécurité d’installations petit tertiaire de 32 à 160 A, interrupteur général ou de maintenance, non adapté à l’arrêt d’urgence
