Disjoncteur différentiel P+N C20 6/10K AC 300mA - LEGRAND 410814

Legrand 410814 - Disjoncteur différentiel U+N C20 6/10K AC 300mA

Acteur mondial d’origine française, Legrand développe des technologies intelligentes qui améliorent la gestion de l’énergie et des infrastructures électriques, tout en favorisant des usages plus durables et connectés.

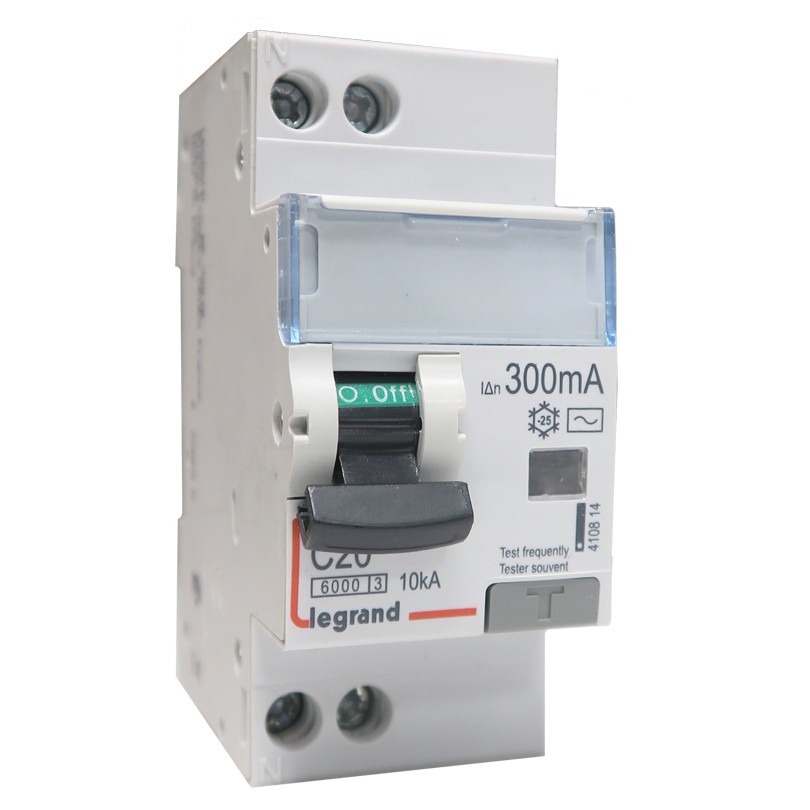

Le LEGRAND 410814 est un disjoncteur différentiel monobloc DX³ 6000 U+N 230 V~, 20 A, courbe C, type AC, 300 mA, à arrivée haute et départ bas par bornes à vis pour protection et coupure des circuits.

Ce disjoncteur différentiel est utilisé pour la protection des circuits unipolaires + neutre en habitat et tertiaire, en assurant à la fois la protection contre les surintensités et les défauts d’isolement, avec un pouvoir de coupure 6000 A domestique / 10 kA IEC, une sensibilité 300 mA type AC et une compatibilité avec les peignes HX³ optimisés universels.

Compact, performant et compatible avec la gamme DX³, le disjoncteur différentiel LEGRAND 410814 offre une solution fiable pour protéger un circuit 20 A en 230 V~, avec déclenchement courbe C, type AC 300 mA et connexion à vis arrivée haute / départ bas.

E-catalogue Disjoncteur différentiel U+N C20 6/10K AC 300mA - LEGRAND 410814

Caractéristiques

• Marque : Legrand

• Référence fabricant : 410814

• Gamme produits : DX³ 6000

• Fonctions : Disjoncteur différentiel monobloc U+N protection contre les surintensités et les défauts différentiels

• Nombre de modules : 2

• Nombre de pôles : 1P+N (U+N)

• Nombre de pôles protégés : 1 pôle protégé + neutre associé

• Courant nominal : 20 A

• Type courbe : C

• Sensibilité différentiel : 300 mA

• Type différentiel : AC

• Tension nominale : 230 V~

• Type de tension : AC 50 Hz

• Tension d'isolement assignée : 250 V selon EN/IEC 61009-1

• Pouvoir de coupure EN : Icn 6000 A selon EN 61009-1 / EN 60898-1 (applications domestiques)

• Pouvoir de coupure IEC : Icu 10 kA selon EN 60947-2

• Type connexion - raccordement : Bornes à vis arrivée haute et départ bas bornes à cage profondeur 14 mm haut et 13 mm bas

• Section de raccordement : Conducteurs cuivre jusqu’à 25 mm² (suivant fiche technique Legrand DX³ 6000)

• Auxiliaires associables : Compatibles auxiliaires de commande et de signalisation de la gamme DX³

• Verrouillable : Verrouillage possible par accessoires de condamnation Legrand pour disjoncteurs modulaires DX³

• Mode de pose : Montage sur rail DIN en coffret ou tableau modulaire encastré ou en saillie

• Largeur : 35.6 mm

• Hauteur : 83 mm

• Profondeur : 77.6 mm

• Couleur : Corps gris avec levier noir et marquages sérigraphiés

• Classe de protection (IP) : IP20 sur bornes IP40 en face avant une fois installé dans coffret

• Résistance aux chocs (IK) : IK02 selon EN 62262

• Temperature d'utilisation : Environ -5 °C à +60 °C

• Qualité du matériau : Enveloppe en polyamide et PBT autoextinguibles haute tenue à la chaleur et au feu

• Norme et certification : Conforme NF EN 61009-1 EN 60898-1 EN 60947-2 marquages CE et NF

• Garantie : 2 ans

• Utilisation recommande : Protection et coupure des circuits terminaux unipolaires + neutre 230 V~ en installations résidentielles et tertiaires avec détection des défauts différentiels à composante alternative type AC 300 mA

Fiche produit Disjoncteur différentiel U+N C20 6/10K AC 300mA - LEGRAND 410814
