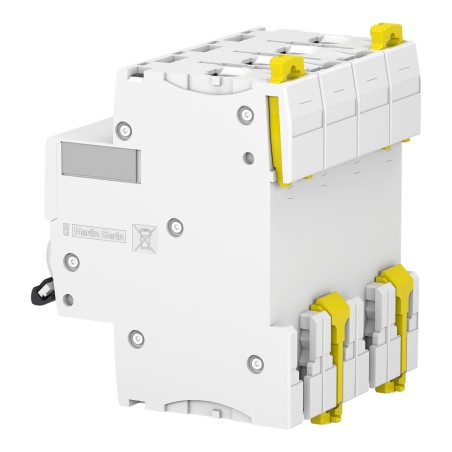

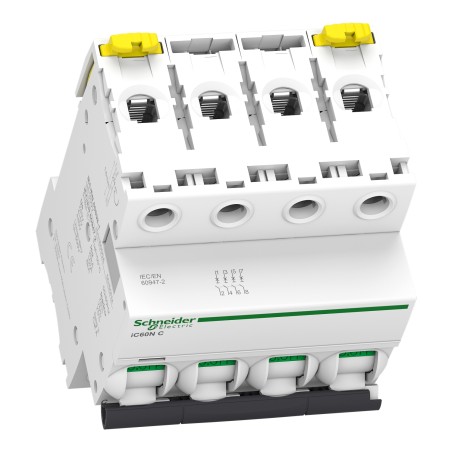

Disjoncteur Schneider 4P 16A iC60N Acti9 Courbe C 10kA - A9F74416

A9F74416 - Disjoncteur Schneider 4P 16A iC60N Acti9 Courbe C 10kA

Schneider Electric propose une sélection étendue de produits électriques modulaires, adaptés aux besoins résidentiels, tertiaires et industriels.

Les disjoncteurs IC60N en triphasé garantissent une sécurité renforcée des systèmes électriques, contre les surcharges comme contre les courts-circuits.

E-catalogue Disjoncteur Schneider 4P 16A - A9F74416

• Application : Distribution

• Gamme : Acti9

• Nom du produit : Acti9 iC60

• Type de produit ou équipement : Disjoncteur miniature

• Nom de l'appareil : iC60N

• Description des pôles : 4P

• Nombre de pôles protégés : 4

• [In] courant assigné d'emploi : 16 A

• Type de réseau : CC - CA

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : C

• Pouvoir de coupure :

• 6000 A Icn à 400 V CA 50/60 Hz conforme à EN/CEI 60898-1

• 36 kA Icu à 12…133 V CA 50/60 Hz conforme à EN/IEC 60947-2

• 10 kA Icu à = 250 V CC conforme à EN/IEC 60947-2

• 10 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/IEC 60947-2

• 20 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/IEC 60947-2

• 6 kA Icu à 440 V CA 50/60 Hz conforme à EN/IEC 60947-2

• Catégorie d'emploi :

• Catégorie A se conformer à EN 60947-2

• Catégorie A se conformer à IEC 60947-2

• Aptitude au sectionnement

• CA conforme à EN 60898-1

• CA conforme à EN 60947-2

• CA conforme à CEI 60898-1

• CA conforme à IEC 60947-2

• Normes :

• CEI 60898-1

• EN 60898-1

• EN 60947-2

• IEC 60947-2

• Labels qualité : NF

• Fréquence du réseau : 50/60 Hz

• Déclenchement magnétique : 8 x In +/- 20 %

• [Ics] pouvoir assigné de coupure de service :

• 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz

• 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz

• 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

• 15 kA 75 % se conformer à IEC 60947-2 - 220...240 V CA 50/60 Hz

• 7,5 kA 75 % se conformer à IEC 60947-2 - 380...415 V CA 50/60 Hz

• 4,5 kA 75 % se conformer à IEC 60947-2 - 440 V CA 50/60 Hz

• 27 kA 75 % se conformer à IEC 60947-2 - 12…133 V CA 50/60 Hz

• 27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz

• 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz

• 6000 A 100 % se conformer à CEI 60898-1 - 400 V CA 50/60 Hz

• 10 kA 100 % se conformer à IEC 60947-2 - 180…250 V CC

• 10 kA 100 % se conformer à EN 60947-2 - 180…250 V CC

• Classe de limitation :

• 3 se conformer à EN 60898-1

• 3 se conformer à CEI 60898-1

• [Ui] tension assignée d'isolement :

• 500 V CA 50/60 Hz se conformer à EN 60947-2

• 500 V CA 50/60 Hz se conformer à IEC 60947-2

• [Uimp] tension assignée de tenue aux chocs :

• 6 kV conforme à EN 60947-2

• 6 kV conforme à IEC 60947-2

• Coupure pleinement apparente : Mode commutation régulée

• Type de commande : Par maneton

• Signalisation locale : Signalisation de déclenchement

• Mode d'installation : Fixe

• Support de montage : Rail DIN

• Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas : OUI

• Pas de 9 mm : 8

• Hauteur : 85 mm

• Largeur : 72 mm

• Profondeur : 78,5 mm

• Couleur : Blanc

• Durée de vie mécanique : 20000 cycle

• Durée de vie électrique : 10000 cycle

• Raccordement :

• Terminal simple (haut ou bas) 1…25 mm² rigide

• Terminal simple (haut ou bas) 1…16 mm² flexible

• Longueur de dénudage des fils : 14 mm for haut ou bas connection

• Couple de serrage : 2 N.m haut ou bas

• Protection différentielle : Bloc séparé

• Degré de protection IP :

• IP20 conforming to IEC 60529

• IP20 conforming to EN 60529

• Degré de pollution :

• 3 conforme à EN 60947-2

• 3 conforme à IEC 60947-2

• Catégorie de surtension : IV

• Tropicalisation : 2 se conformer à CEI 60068-1
