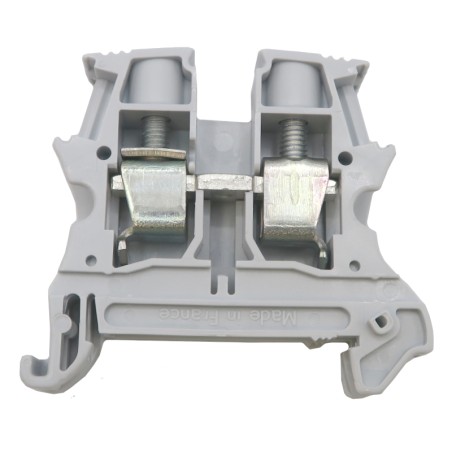

Bloc de jonction de passage à vis 10mm² Gris - LEGRAND 037163

Legrand 037163 - Bloc de jonction de passage à vis 10mm² Gris

Legrand, groupe français de renommée internationale, accompagne les entreprises et les particuliers dans la transformation des espaces de vie et de travail, grâce à des solutions électriques et numériques innovantes.

Bloc de jonction de passage Viking3 Legrand, à connexion à vis, 1 jonction 1 entrée 1 sortie, pour conducteurs cuivre jusqu’à 10 mm², pas 10 mm, gris, pour circuits standards.

Ce bloc Viking3 permet d’assurer une liaison électrique sûre entre deux conducteurs cuivre souples ou rigides, avec serrage fiable, zones pour peignes de liaison équipotentielle et montage rapide sur rail DIN 35 mm.

Compact, fiable et compatible avec les rails DIN 35 mm, ce bloc de jonction de passage Viking3 de 10 mm² offre une solution de câblage sûre et modulable pour tableaux électriques.

E-catalogue Bloc de jonction de passage à vis 10mm² Gris - LEGRAND 037163

Caractéristiques

• Marque : Legrand

• Référence fabricant : 037163

• Gamme produits : Viking3

• Fonctions : Bloc de jonction de passage 1 jonction 1 entrée 1 sortie pour liaison entre 2 conducteurs cuivre souples ou rigides

• Nombre de pôles : 1 étage 2 positions de serrage par étage (1 entrée 1 sortie)

• Tension nominale de fonctionnement : 800 V

• Courant nominal de fonctionnement : 57 A

• Type connexion/raccordement : Bornes à vis pour conducteurs cuivre

• Type de borniers : Borne à vis latérale bloc de jonction traversant

• Capacité des bornes : Conducteur rigide 1,5 à 16 mm² conducteur souple avec ou sans embout 2,5 à 10 mm²

• Section conducteur entrée : 1,5 à 16 mm² rigide 2,5 à 10 mm² souple

• Section conducteur sortie : 1,5 à 16 mm² rigide 2,5 à 10 mm² souple

• Dimension du pas : 10 mm

• Découpable à taille voulue : Non (bloc unitaire pour montage sur rail)

• Largeur en nombre de modules :  0,5 module (largeur 10 mm)

• Isolé : Oui corps isolant thermoplastique

• Type de peigne fourni : Zones pour peignes de liaison équipotentielle (peignes compatibles Viking3 disponibles séparément)

• Mode de pose : Profilé chapeau rail DIN 35 mm (rail symétrique EN 60715 profondeur 7,5 et 15 mm)

• Hauteur : 46,5 mm

• Largeur : 10 mm

• Profondeur : 52,5 mm

• Couleur : Gris pour circuits standards

• Temperature d'utilisation : De -5 °C à +40 °C

• Qualité du matériau : Corps isolant en thermoplastique classe d’inflammabilité V2 selon UL 94

• Norme et certification : Conformité aux exigences de blocs de jonction pour rail DIN (tension assignée 800 V finition antidéflagrante Ex e)

• Garantie : Garantie constructeur Legrand selon conditions commerciales en vigueur (non précisée en durée sur les fiches produits)

• Utilisation recommande : Raccordement et répartition dans coffrets et tableaux électriques industriels ou tertiaires pour liaison entre conducteurs cuivre souples ou rigides sur rail DIN 35 mm
