SCHNEIDER XB4BS8442 - Bouton arrêt urgence rouge Ø40 pousser tourner Harmony XB4

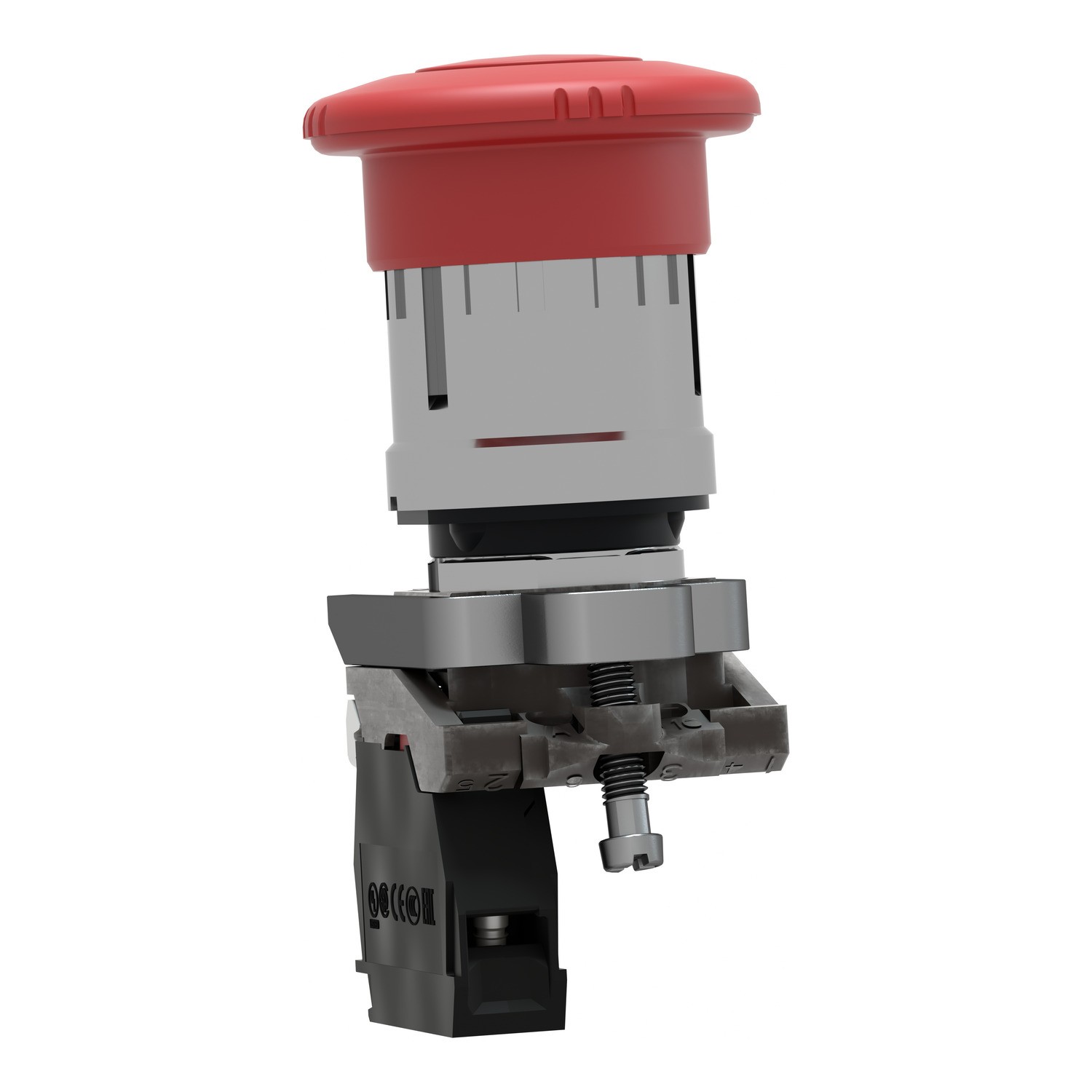

XB4BS8442 est un bouton-poussoir d’arrêt d’urgence Harmony XB4 complet, tête champignon rouge Ø40 mm, à accrochage mécanique avec réarmement par rotation, 1 contact NF, montage Ø22 mm, bague métal chromé, IP66/IP67/IP69K.

Ce bouton d’arrêt d’urgence est utilisé pour la mise hors service rapide de machines et process industriels, offrant une manœuvre très visible et ergonomique, une excellente robustesse mécanique et un haut degré de protection pour les environnements sévères.

Le XB4BS8442 constitue une solution d’arrêt d’urgence compacte, fiable et durable, idéale pour sécuriser les pupitres et armoires de commande en milieu industriel exigeant.

E-catalogue Bouton arrêt urgence SCHNEIDER XB4BS8442

Caractéristiques - Bouton arrêt urgence XB4BS8442

• Marque : SCHNEIDER

• Référence fabricant : XB4BS8442

• Gamme de produit Harmony XB4

• Type de produit Bouton-poussoir d’arrêt d’urgence complet

• Fonction de l’organe de commande Arrêt d’urgence ou arrêt machine par coup de poing

• Mode de déclenchement Action de rupture brusque avec accrochage mécanique

• Mode de réarmement Déverrouillage par rotation de la tête

• Configuration de contacts 1 NC

• Type de contact SPST NC selon certains distributeurs

• Diamètre de montage 22 mm ou 22,5 mm suivant norme de découpe

• Diamètre de la tête champignon 40 mm

• Couleur de la tête Rouge

• Bague de fixation Métal chromé ou zamak chromé

• Type de fixation Montage en façade par écrou sur perçage de panneau

• Type de bornes Bornes à vis à serre-fils screw clamp terminals

• Section de câble admissible Jusqu’à 2 x 1,5 mm² avec embout et à partir de 1 x 0,22 mm² sans embout selon IEC 60947-1

• Tension d’utilisation maximale AC Jusqu’à 600 V AC catégorie AC15 A600

• Tension d’utilisation maximale DC Jusqu’à 600 V DC catégorie DC13 Q600

• Courant thermique ou nominal Jusqu’à 10 A selon A600 ou 1,2 A à 600 V AC selon certains distributeurs

• Durée de vie électrique 1000000 manœuvres en AC15 et DC13 selon IEC 60947-5-1

• Indice de protection IP IP66 IP67 IP69 IP69K selon montage

• Indice de protection mécanique IK IK06

• Température de fonctionnement -40 °C à +70 °C

• Montage Appareil complet pour intégration en pupitre ou boîtier Harmony compatible boîtiers XAPK

• Hauteur apparente environ 47 mm

• Largeur apparente environ 40 mm

• Profondeur totale environ 82 mm à l’arrière du panneau

• Normes de sécurité IEC 60947-5-1 IEC 60947-5-4 IEC 60947-5-5 EN ISO 13850 UL 508 CSA C22.2
