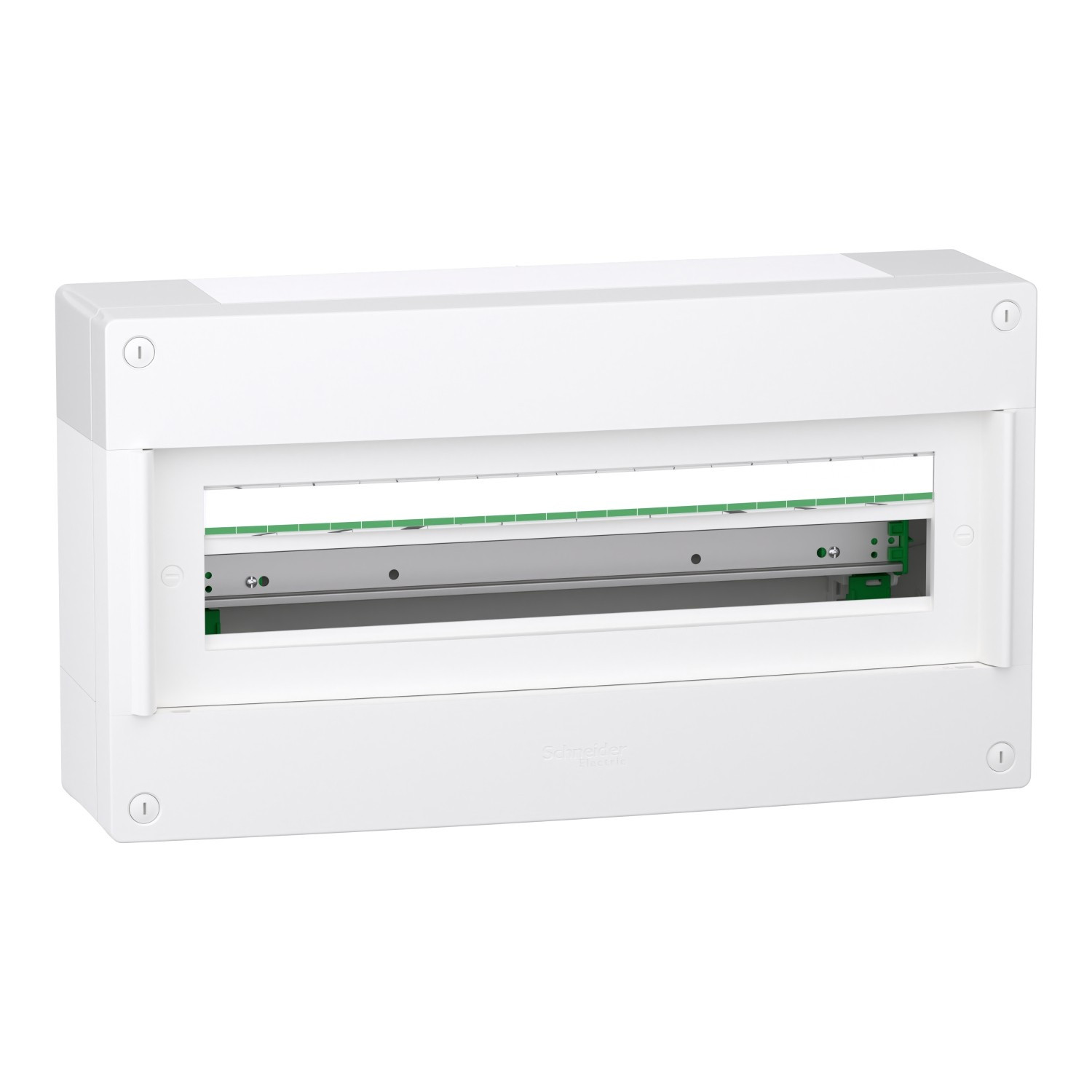

SCHNEIDER LVSXT124 - Coffret 1R, 20M, Prismaset XS

Caractéristiques générales

Coffret 1R

Caractéristiques techniques

Gamme : PrismaSeT

Type de produit ou équipement : Boîtier

Type d'extensibilité : Coffret de répartition

Installation du coffret : En saillie

Dim :

Largeur 550 mm

Hauteur 300 mm

Profondeur 148 mm

Profondeur interne 135 mm

Nombre de modules de 18 mm par rangée 24

Nombre de rangées horizontales 1

Nombre total de modules de 18 mm 24

Pas de 9 mm 48

Classe d'isolation électrique Classe II

Equipement fournis :

1 étiquette d'identification

1 protection d'étiquette

1 bornier

1 bande d'obturateur

1 porte à commander séparément

1 rail Din

1 matériel de fixation de câble

1 plaque arrière

Type de plastron : Modulaire

Type de rail : DIN symétrique

Type de châssis plein : Sans châssis plein

Pièces amovibles : DIN rail

puissance dissipée en W : 46 W

[In] courant assigné d'emploi : 125 A

[Ui] tension assignée d'isolement : 400 V

Entrée de câble :

Câble ou tube

Plaques découpées

Jonction

Plaques amovibles

Nombre de borniers : 1 terre avec 14 départs

Départs du bornier répartiteur : 3 x 25 mm² + 11 x 4 mm² pour terre

Mode de raccordement :

Connexion à vis (terre) , 3 x6…25 mm²

Push-in (terre) , 11 x1,5…4 mm² (souple)

Push-in (terre) , 11 x6 mm² (rigide ou semi-rigide)
