Disjoncteur 4P à vis C16 16A - LEGRAND 406910

Legrand 406910 - Disjoncteur 4P à vis C16 16A

Présent dans plus de 90 pays, Legrand est un acteur français majeur de l’infrastructure électrique et numérique, engagé à rendre les bâtiments plus intelligents et plus durables.

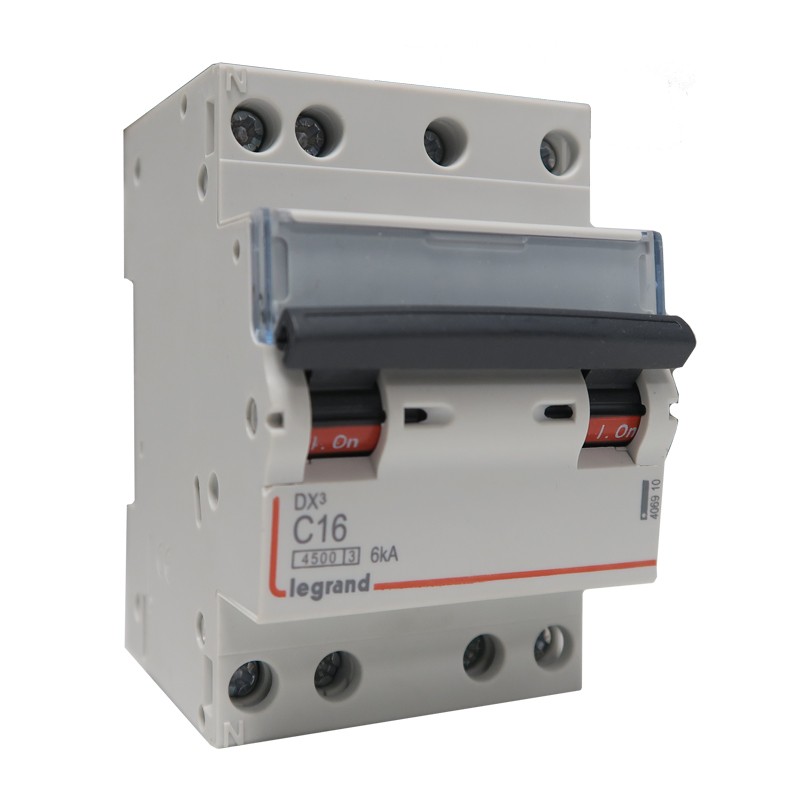

Le LEGRAND 406910 est un disjoncteur modulaire DX³ tétrapolaire 16 A courbe C pour la protection des départs en installations triphasées 400 V~ résidentielles et tertiaires.

Ce disjoncteur assure la protection des circuits triphasés avec neutre contre les surcharges et courts-circuits, avec un pouvoir de coupure 4500 A/6 kA, une alimentation par le haut et un raccordement par bornes à vis compatible peigne HX³ optimisé, tout en acceptant les auxiliaires DX³.

Le LEGRAND 406910 offre une solution compacte et fiable pour la protection des départs triphasés 400 V~, facile à câbler sur rail DIN grâce à ses 3 modules et à ses bornes IP20.

E-catalogue Disjoncteur 4P à vis C16 16A - LEGRAND 406910

Caractéristiques

• Marque :Legrand

• Référence fabricant :406910

• Gamme produits :Disjoncteur modulaire DX³ 4500 6 kA courbe C protection des départs

• Fonctions :Protection des départs triphasés contre les surcharges et courts-circuits arrivée haute et sortie basse par bornes à vis compatible peigne HX³ optimisé tétrapolaire

• Nombre de modules :3

• Nombre de pôles :4

• Nombre de pôles protégés :4

• Courant nominal :16 A

• Type courbe :C

• Tension nominale :400 V~

• Type de tension :AC

• Pouvoir de coupure EN :4,5 kA à 400 V~ selon EN 60898-1 (4500 A)

• Pouvoir de coupure IEC :6 kA à 400 V~ selon IEC/EN 60947-2

• Type connexion - raccordement :Bornes à vis arrivée haute et sortie basse vis/vis

• Section de raccordement :Câble souple 0,75 à 10 mm² câble rigide 0,75 à 16 mm²

• Auxiliaires associables :Oui reçoit les auxiliaires et accessoires DX³

• Verrouillable :Non précisé

• Mode de pose :Sur rail DIN 35 mm encastré ou en coffret

• Hauteur :88,9 mm

• Largeur :53,4 mm (3 modules)

• Profondeur :77,8 mm profondeur d’encastrement 44 mm

• Couleur :Gris (appareillage modulaire Legrand DX³)

• Classe de protection (IP) :IP20 bornes et face avant câblée

• Résistance aux chocs (IK) :IK02

• Temperature d'utilisation :-25 °C à +70 °C

• Qualité du matériau :Boîtier isolant thermoplastique autoextinguible pour appareillage modulaire

• Norme et certification :Conforme NF EN 60898-1 et EN/IEC 60947-2

• Garantie :2 ans

• Utilisation recommande :Protection de départs en tableaux résidentiels et tertiaires triphasés 400 V~ avec neutre utilisant peignes HX³ optimisés ou câbles cuivre dans le respect des normes d’installation en vigueur
