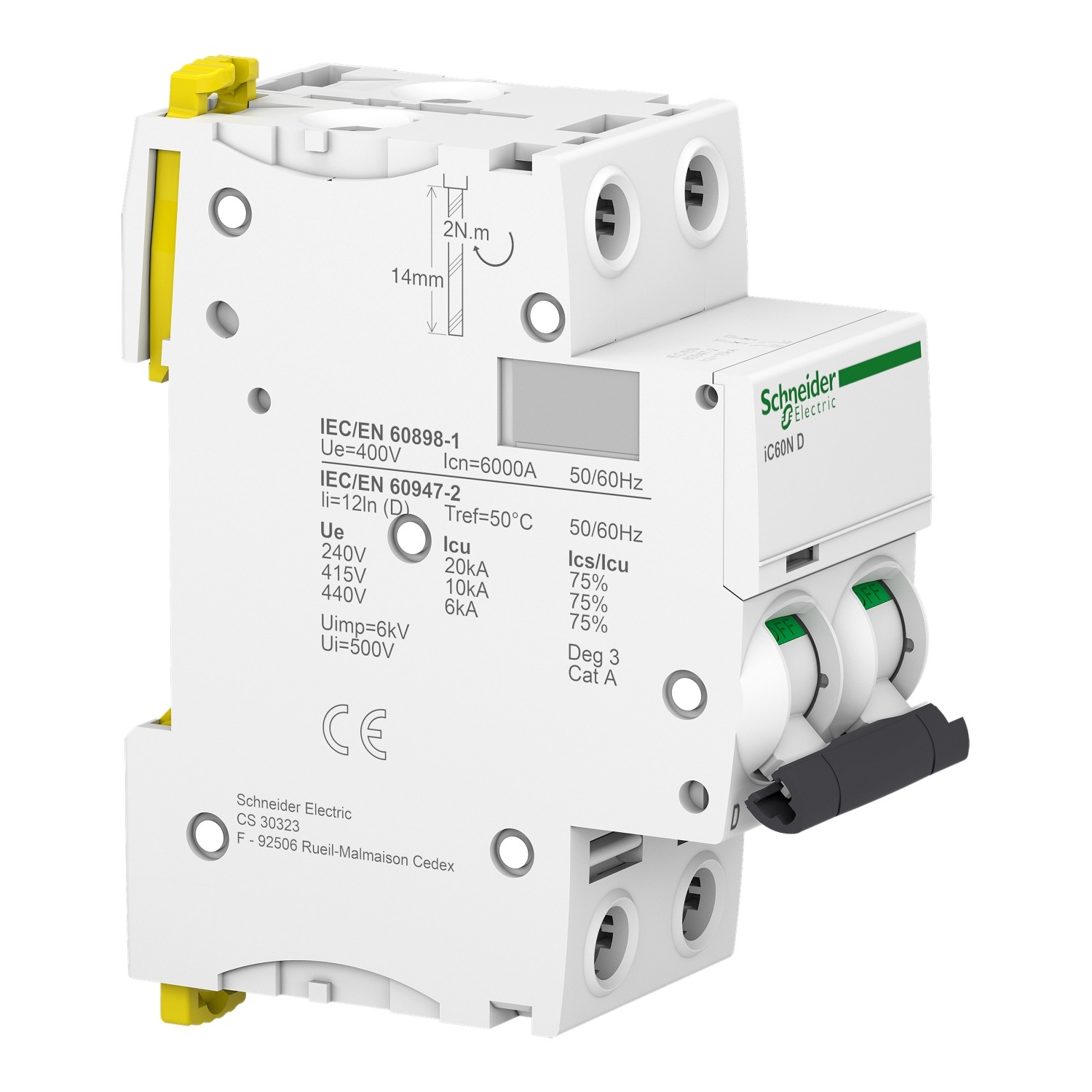

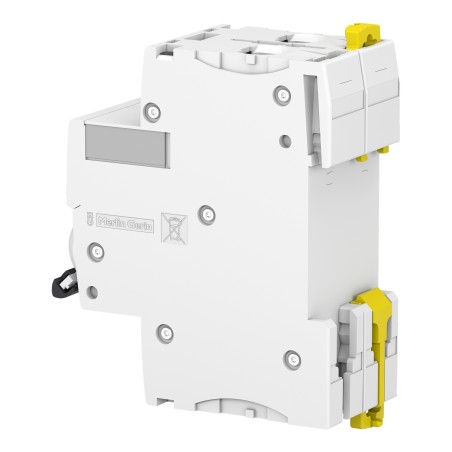

Disjoncteur IC60N 2P 20A 10kA courbe D Schneider A9F75220

SCHNEIDER A9F75220 - Disjoncteur IC60N 2P 20A 10kA courbe D

Acteur mondial majeur, Schneider Electric conçoit des solutions numériques innovantes pour la gestion de l’énergie et les automatismes, alliant performance et durabilité.

L’Acti9 iC60N A9F75220 est un disjoncteur miniature modulaire 2P 20 A courbe D destiné à la protection des circuits de distribution basse tension dans les bâtiments tertiaires et industriels.

Ce disjoncteur s’utilise pour protéger, commander et sectionner des circuits monophasés 230/400 V soumis à de forts courants d’appel, avec comme principaux atouts son pouvoir de coupure 6000 A (EN 60898‑1) et 10 kA (EN 60947‑2), sa compatibilité avec les auxiliaires Acti9 et sa compacité (4 pas de 9 mm) pour un câblage et une maintenance facilités.

En résumé, l’Acti9 iC60N A9F75220 offre une solution fiable, performante et évolutive pour la protection des circuits terminaux et de petits moteurs en environnement tertiaire et industriel.

E catalogue Disjoncteur IC60N 2P 20A 10kA courbe D - Schneider A9F75220

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F75220

• Gamme produits : Acti9 iC60N

• Fonctions : protection contre les surcharges et courts circuits, commande et sectionnement industriel des circuits basse tension

• Nombre de modules : 4 pas de 9 mm (2 modules de 18 mm)

• Nombre de pôles : 2

• Nombre de pôles protégés : 2

• Courant nominal : 20 A

• Type courbe : D

• Tension nominale : 230/400 V AC 50/60 Hz

• Type de tension : AC (CA)

• Pouvoir de coupure EN : 6000 A (Icn à 400 V AC selon EN/IEC 60898 1)

• Pouvoir de coupure IEC : 10 kA (Icu selon EN/IEC 60947 2)

• Type connexion - raccordement : bornes à vis peignables, raccordement par peigne ou câble

• Section de raccordement : 1 à 25 mm² rigide et 1 à 16 mm² souple pour les bornes haut et bas

• Auxiliaires associables : blocs différentiels Vigi iC60, contacts auxiliaires, déclencheurs et accessoires de la gamme Acti9 iC60

• Verrouillable : oui par accessoires de verrouillage adaptés de la gamme Acti9 iC60

• Mode de pose : montage fixe sur rail DIN en coffret ou tableau

• Hauteur : 85 mm

• Largeur : 36 mm

• Profondeur : 78,5 mm

• Couleur : blanc RAL 9003 avec manette de commande grise

• Classe de protection (IP) : IP20 en apparent et IP40 intégré dans un coffret

• Résistance aux chocs (IK) : IK02 pour appareillage modulaire Acti9 iC60

• Temperature d'utilisation : de  35 °C à +70 °C en fonctionnement

• Qualité du matériau : boîtier isolant thermoplastique auto extinguible pour appareillage modulaire basse tension

• Norme et certification : conforme EN/IEC 60898 1 et EN/IEC 60947 2, aptitudes au sectionnement industriel

• Garantie : 2 ans

• Utilisation recommande : protection des circuits terminaux et de petits moteurs en environnement tertiaire et industriel, particulièrement pour les charges à forts courants d’appel nécessitant une courbe D
