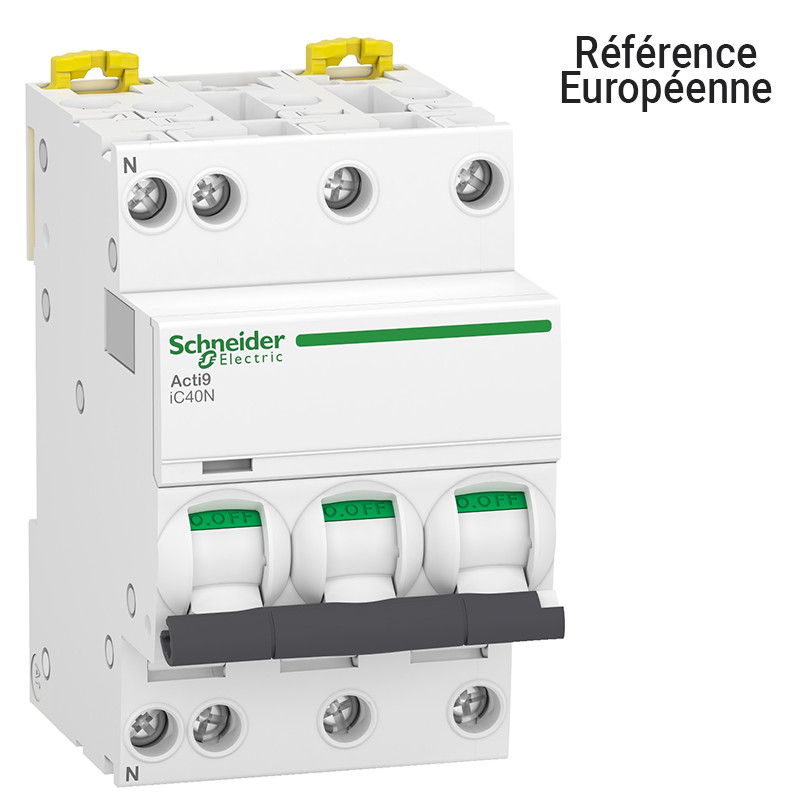

Disjoncteur Schneider 3P+N 10A IC40 (IDT40) Acti9 Courbe C 10kA - A9P54710

 IMPORTANT :  Cette référence est une référence Européenne

Schneider A9P54710 - Disjoncteur 3P+N 10A IC40 (IDT40) Acti9 Courbe C 10kA

La gamme de solutions modulaires Schneider Electric couvre tous les besoins en électricité pour le résidentiel, le tertiaire et l’industrie.

Disjoncteur miniature tétrapolaire Schneider Acti9 iC40N 3P+N 10 A courbe C, pouvoir de coupure 6 kA (EN 60898‑1) / 10 kA (EN 60947‑2), pour la protection des circuits triphasés 400 V.

Ce disjoncteur 3P+N 10 A protège les circuits triphasés contre les surcharges et courts‑circuits via un déclencheur magnétothermique courbe C, une aptitude au sectionnement, une classe de limitation 3, un encombrement compact (3 modules tétrapolaires) et des bornes à vis pour conducteurs jusqu’à 16 mm² rigide.

Fiable et robuste, le disjoncteur Acti9 iC40N A9P54710 assure une protection efficace et durable des circuits triphasés de faible puissance dans les installations tertiaires et industrielles.

E-catalogue Disjoncteur Schneider 3P+N 10A - A9P54710

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9P54710

• Gamme : Acti9

• Nom du produit : Acti 9 iC40

• Type de produit ou équipement : Disjoncteur miniature

• Nom de l'appareil : iC40N

• Application : Distribution

• Description des pôles : 3P + N

• Nombre de pôles protégés : 3

• Position du pôle neutre : Gauche

• [In] courant assigné d'emploi : 10 A

• Type de réseau : CA

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : C

• Pouvoir de coupure :

• 10 kA Icu à 400 V CA 50/60 Hz conforme à EN/IEC 60947-2

• 6000 A Icn à 400 V CA 50/60 Hz conforme à EN/CEI 60898-1

• Aptitude au sectionnement : CA conforme à EN/IEC 60947-2

• Labels qualité : IMQ - OVE - AENOR

• Fréquence du réseau : 50/60 Hz

• [Ue] tension assignée d'emploi : 400 V CA 50/60 Hz

• Limite de déclenchement magnétique :

• 5,,,10 x In se conformer à EN/CEI 60898-1

• 8 x In +/- 8 % se conformer à EN/IEC 60947-2

• [Ics] pouvoir assigné de coupure de service :

• 6000 A 100 % Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1

• 7,5 kA 75 % Icn à 400 V CA 50/60 Hz se conformer à EN/IEC 60947-2

• Classe de limitation : 3 se conformer à EN/CEI 60898-1

• [Ui] tension assignée d'isolement : 440 V CA 50/60 Hz se conformer à EN/IEC 60947-2

• [Uimp] tension assignée de tenue aux chocs : 4 kV conforme à EN/IEC 60947-2

• Coupure pleinement apparente : Mode commutation régulée

• Type de commande : Par maneton

• Signalisation locale : Indication ON/OFF - Signalisation de déclenchement

• Mode d'installation : Encliquetable

• Support de montage : Rail DIN

• Pas de 9 mm : 6

• Hauteur : 85 mm

• Largeur : 54 mm

• Profondeur : 74 mm

• Couleur : Blanc

• Durée de vie mécanique : 20000 cycle

• Durée de vie électrique : 20000 cycle

• Verrouillages optionnels : Dispositif de cadenassage

• Mode de raccordement :

• Borne du type à cage haut ou bas1…10 mm² flexible

• Borne du type à cage haut ou bas1…16 mm² rigide

• Longueur de dénudage des fils : 14 mm for haut ou bas connection

• Couple de serrage : 2 N.m haut ou bas

• Protection différentielle : Bloc séparé

• Normes : EN/CEI 60898-1 - EN/IEC 60947-2

• Certifications du produit : CE - BV - RINA - DNV

• Degré de protection IP : IP20 conforming to IEC 60529 - IP40 (boîtier modulaire) conforming to IEC 60529

• Degré de pollution : 3 conforme à EN/IEC 60947-2
