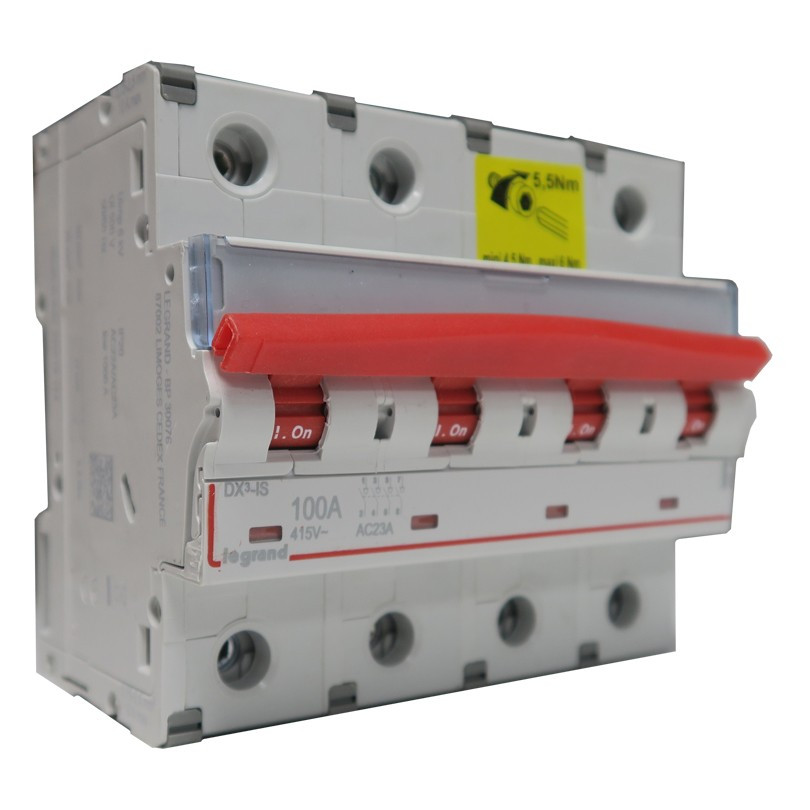

Interrupteur sectionneur à déclanchement 4P 100A - LEGRAND 406546

Legrand 406546 - Interrupteur sectionneur à déclanchement 4P 100A

Legrand est une société française innovante et internationale, reconnue pour ses technologies intelligentes qui rendent les infrastructures électriques plus performantes et durables.

Interrupteur-sectionneur DX³-IS à déclenchement 4P 400V~, 100A, 6 modules, pour tête d’installation assurant le sectionnement des circuits avec coupure pleinement apparente et déclenchement à distance.

Idéal en interrupteur général ou de sécurité en tête de tableau jusqu’à 100A, il offre une indication visuelle claire de l’état des contacts, accepte auxiliaires et commandes motorisées, et se monte facilement sur rail EN 60715.

Interrupteur-sectionneur modulaire 4P 100A robuste et compact, le Legrand 406546 sécurise efficacement les installations résidentielles et tertiaires avec une exploitation simple et fiable.

E-catalogue Interrupteur sectionneur à déclanchement 4P 100A - LEGRAND 406546

Caractéristiques Interrupteur sectionneur LEGRAND 406546

• Marque : Legrand

• Référence fabricant : 406546

• Gamme produits : DX³-IS

• Fonctions : Interrupteur-sectionneur à déclenchement pour tête d’installation avec coupure pleinement apparente et déclenchement à distance

• Nombre de pôles : 4

• Courant nominal : 100A (courant permanent nominal Iu et AC-21 400V)

• Puissance nominal : 40kW en AC-23 à 400V

• Nombre de modules : 6 (4 modules fonctionnels, corps 6 modules au catalogue tertiaire)

• Tension nominale : 400–415V~ (tension de fonctionnement nominale max. Ue 415V, normale 48–415V)

• Type de tension : AC

• Intensité de court-circuit : Icw 1kA (courant nominal de courte durée admissible)

• Type connexion - raccordement : Raccordement à vis pour circuit principal

• Section de raccordement : Conforme aux borniers à vis DX³ standards pour 100A (se référer à la fiche technique Legrand F01555FR-00)

• Manette d’actionnement : Manette rouge, levier en face avant

• Auxiliaires associables : Auxiliaires de commande et de signalisation, commandes motorisées, déclencheur voltmétrique en option, blocs différentiels tétrapolaires adaptables 125A

• Verrouillable : Oui, manette verrouillable

• Mode de pose : Montage sur rail symétrique EN 60715, adapté au montage en distributeur et au sol

• Hauteur : 95 mm

• Largeur : 106,8 mm

• Profondeur : 73 mm

• Couleur : Corps gris, élément d’actionnement rouge

• Classe de protection (IP) : IP20 en face avant appareil câblé

• Temperature d'utilisation : Plage standard des appareils modulaires DX³ (consulter fiche F01555FR-00 pour la plage exacte)

• Qualité du matériau : Enveloppe plastique isolante autoextinguible conforme aux normes des appareillages modulaires DX³

• Norme et certification : Conforme EN 60947-3, catégories d’emploi AC-22A et AC-23A (AC-22A pour 125A)

• Garantie : 2 ans

• Utilisation recommande : Interrupteur général, de maintenance, de sécurité ou d’arrêt d’urgence en tête d’installation pour chantiers résidentiels, petit et grand tertiaire.
