Peigne d'alimentation tête 6M - LEGRAND 405200

Legrand 405200 - Peigne d'alimentation tête 6M

Présent dans plus de 90 pays, Legrand est un acteur français majeur de l’infrastructure électrique et numérique, engagé à rendre les bâtiments plus intelligents et plus durables.

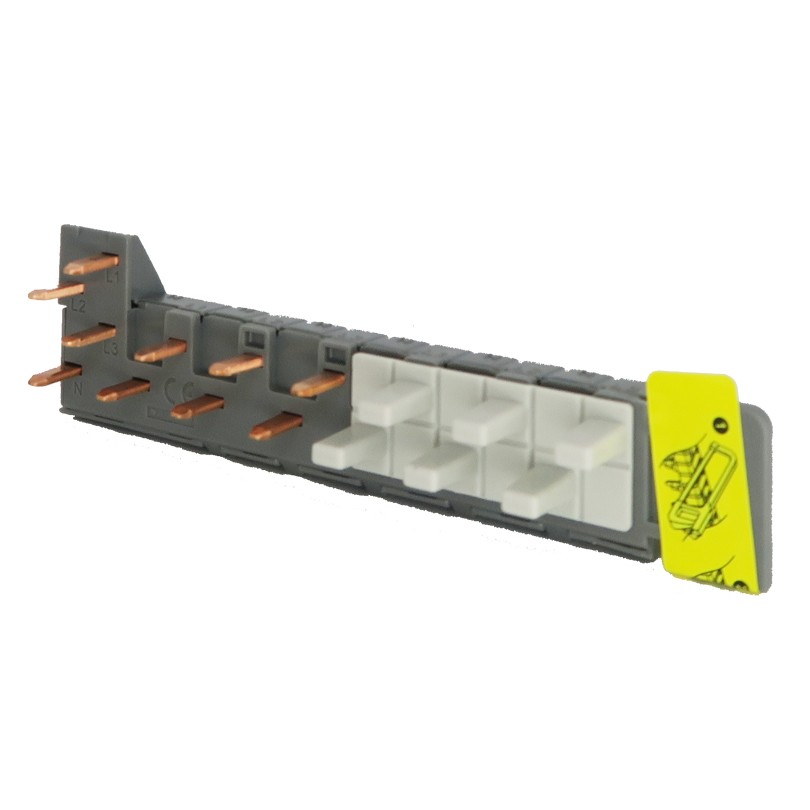

Le peigne tétrapolaire d'alimentation tête de groupe HX³ horizontal optimisé Legrand 405200 permet l'alimentation d’une rangée ou d’un groupe d’appareils modulaires sur 6 modules dans un tableau électrique.

Ce peigne s’utilise pour répartir rapidement et en toute sécurité l'alimentation des disjoncteurs HX³ sur une courte rangée, en offrant un montage simplifié, découpable à longueur désirée et compatible avec les appareils équipés d’un conducteur neutre.

Compact, isolé et optimisé pour 6 modules, le peigne tétrapolaire d'alimentation Legrand 405200 assure une distribution fiable à 63 A sous 400 V pour les tableaux électriques tertiaires et industriels.

E-catalogue Peigne d'alimentation tête 6M - LEGRAND 405200

Caractéristiques - Peigne d'alimentation LEGRAND 405200

• Marque : Legrand

• Référence fabricant : 405200

• Gamme produits : HX³ peignes d'alimentation

• Fonctions : Peigne d’alimentation tétrapolaire tête de groupe horizontal optimisé pour alimentation d’une rangée ou d’un groupe d’appareils

• Nombre de pôles : 12

• Tension nominale de fonctionnement : 400 V

• Courant nominal de fonctionnement : 63 A (courant permanent nominal Iu)

• Type connexion/raccordement : Goupille pour raccordement sur appareillage modulaire compatible HX³

• Type de borniers : Bornes des appareils associés à bornes auto ou à vis (appareil tête de groupe ou module d’alimentation)

• Capacité des bornes : Jusqu’à section 16 mm² en alimentation par peigne

• Section conducteur entrée : 16 mm² max

• Section conducteur sortie : 16 mm² max (section transversale du peigne)

• Dimension du pas : 17,8 mm

• Découpable à taille voulue : Oui

• Largeur en nombre de modules : 6

• Isolé : Oui

• Type de peigne fourni : Peigne d’alimentation tétrapolaire horizontal tête de groupe HX³

• Mode de pose : Montage sur rangée d’appareillage modulaire dans tableau électrique (raccordement frontal sur disjoncteurs HX³)

• Largeur : Correspondante à 6 modules sur rail DIN, longueur mécanique 108 mm

• Couleur : Gris

• Temperature d'utilisation : De -20 °C à +50 °C

• Qualité du matériau : Matériau isolant sans halogène non précisé pour ce modèle (peigne isolé pour usage en tableau électrique)

• Norme et certification : Conforme aux exigences de la gamme de répartition Legrand HX³ pour tableaux électriques (références CE applicables aux appareillages de répartition basse tension)

• Garantie : 2 ans

• Utilisation recommande : Distribution d’alimentation dans tableaux résidentiels, tertiaires ou industriels pour rangée courte de 6 modules avec disjoncteurs HX³ compatibles
