Disjoncteur RESI9 XP 1P+N 2A courbe C - Schneider R9PFC602

SCHNEIDER R9PFC602 - Disjoncteur RESI9 XP 1P+N 2A courbe C

Présent dans plus de 100 pays, Schneider Electric accompagne les entreprises et les particuliers dans la transformation numérique de la gestion énergétique et des automatismes.

Le Schneider Resi9 XP R9PFC602 est un disjoncteur modulaire peignable 1P+N 2 A courbe C destiné à la protection des circuits monophasés 230 V en habitat.

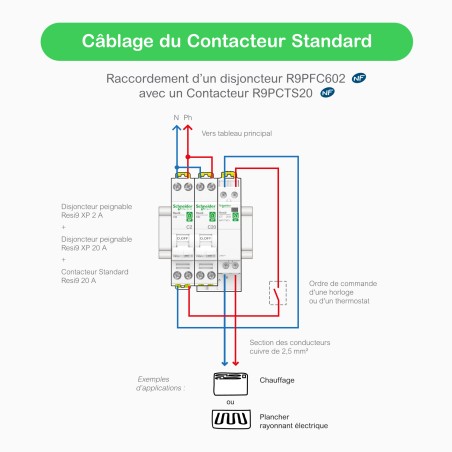

Ce disjoncteur s’utilise pour protéger contre les surcharges et courts‑circuits les petits circuits spécialisés (commande, automatisme, portails, etc.), avec comme atouts sa compatibilité peigne, son encombrement réduit (2 pas de 9 mm) et sa mise en œuvre rapide sur rail DIN.

En résumé, le disjoncteur R9PFC602 offre une solution fiable, compacte et économique pour sécuriser les circuits 2 A en résidentiel, tout en restant parfaitement intégré à la gamme Resi9 XP.

E catalogue Disjoncteur RESI9 XP 1P+N 2A courbe C - Schneider R9PFC602

Caractéristique - Disjoncteur RESI9

• Marque : Schneider Electric

• Référence fabricant : R9PFC602

• Gamme produits : Resi9 XP

• Fonctions : protection des circuits monophasés 230 V contre les surcharges et courts circuits, coupure et isolement

• Nombre de modules : 2 pas de 9 mm (largeur 18 mm)

• Nombre de pôles : 1P+N (phase + neutre)

• Nombre de pôles protégés : 1

• Courant nominal : 2 A

• Type courbe : C

• Tension nominale : 230 V CA 50 Hz

• Type de tension : AC

• Pouvoir de coupure EN : 3 kA à 230 V CA selon EN 60898 1

• Pouvoir de coupure IEC : 3 kA à 230 V CA selon EN/CEI 60898 1

• Type connexion - raccordement : bornes à vis peignables type tunnel, raccordement haut/bas rigide ou souple

• Section de raccordement : conducteur rigide de 1 à 16 mm² (configurations usuelles indiquées pour la gamme Resi9 XP)

• Auxiliaires associables : compatibles avec accessoires de tableaux Resi9 (systèmes peignables, gamme embrochable XP en option d’installation)

• Verrouillable : possibilité de verrouillage par accessoires de commande de la gamme Resi9 (maneton, cadenas via accessoires)

• Mode de pose : encliquetable sur rail DIN en coffret ou tableau résidentiel

• Hauteur : 82 mm

• Largeur : 18 mm (2 modules de 9 mm)

• Profondeur : 76 mm

• Couleur : blanc RAL 9003

• Classe de protection (IP) : IP20 seul, jusqu’à IP40 intégré dans coffret modulaire adapté

• Temperature d'utilisation : de  25 °C à +40 °C en service, stockage de  40 °C à +80 °C

• Qualité du matériau : boîtier isolant auto extinguible pour appareillage modulaire basse tension résidentiel

• Norme et certification : conforme NF et EN/CEI 60898 1, marquage CE, classe de limitation 3

• Garantie : 2 ans

• Utilisation recommande : circuits de distribution résidentielle 230 V de faible intensité (commande, portails, automatismes, petits circuits spécialisés) dans coffrets Resi9 ou tableaux domestiques équivalents

Fiche produit Disjoncteur RESI9 XP 1P+N 2A courbe C - Schneider R9PFC602
