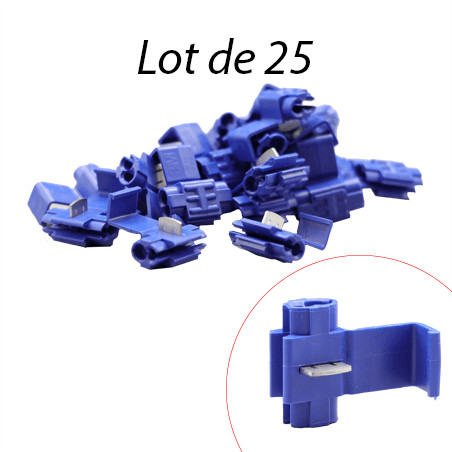

3M 80533N-25P - Connecteur 3M autodénudant 560B Scotchlok Sachet 25pcs

Les connecteurs autodénudants 3M™ Scotchlok™ 560B pour double dérivation permettent de connecter l'extrémité
d'un fil de dérivation de 0,75 mm² à 1,5 mm² (souple/rigide) ou de 1,5 mm² (souple) à un fil traversant et d'isoler la connexion.

Ces connecteurs peuvent être utilisés pour les jonctions en bout et en ligne.

Utilisez le connecteur autodénudant 3M™ Scotchlok™ 560B pour double dérivation pour les épissures en bout et en ligne.

Ce connecteur dispose d'un contact unique en U pour un raccordement électrique rapide et fiable.

Il est utilisé pour connecter l'extrémité d'un fil de dérivation de 0,75 mm² à 1,5 mm² (rigide/souple) ou d'1,5 mm² (souple) à un fil traversant et isoler la connexion.

La connexion s'effectue directement lorsque l'on enfonce le contact en U dans le connecteur.

Une fois que le contact en U est enfoncé dans le connecteur, il connecte les conducteurs en retirant l'isolant.

Permet une connexion rapide et fiable : il suffit de fermer le couvercle du connecteur sans avoir à dénuder ni tordre le fil.

Certifié UL et CSA.

E-catalogue connecteur 3M 80533N

3M 80533N-25P - Connecteur 3M autodénudant 560B Scotchlok Sachet 25pcs

Caractéristique

• Sachet de 25 pièces


• Application de tension : Basse tension


• Arrêt du changement aléatoire : Non


• Connecteur / Outil de connexion : Outil de sertissage 3M E-9BM et/ou pinces de monteur de lignes 9 pouces


• Couleur d'isolation : Bleu


• Diamètre extérieur maximal d'isolation du passage (métrique) : 3.7 mm


• Diamètre extérieur maximal d'isolation du robinet (métrique) : 3.7 mm


• Graissage contre la corrosion : Non


• Marques : Scotchlok™


• Matériau : Isolant : polypropylène U, Contact en U : laiton plaqué étain


• Matériau d'isolation : Polypropylène


• Numéro de nomenclature UL : E23438


• Outil de sertissage recommandé : E-9BM ou pinces de monteur de ligne de 22,8 cm


• Retardateur de flamme : Oui


• Résistant à l'humidité : Non


• Style du connecteur  : Déplacement d'isolation


• Taille maximale du conducteur  : 1,5 mm², 2,5 mm² (toronné)


• Taille minimale du conducteur : 1 mm²


• Tailles des conducteurs : 1 mm², 1,5 mm², 2,5 mm² (toronné)


• Température de fonctionnement maximum (Celsius) : 105 °C


• Tension maximale recommandée : 600 V


• Type de connexion : Double passage ou robinet


• Type de produit : Connecteur
