Bloc de passage Bleu 2 fils 16mm à levier WAGO 2116-5204

WAGO 2116-5204 - Bloc de passage Bleu 2 fils 16mm à levier 1 connexion

WAGO est une entreprise allemande, experte dans le domaine des blocs et bornes de connexion

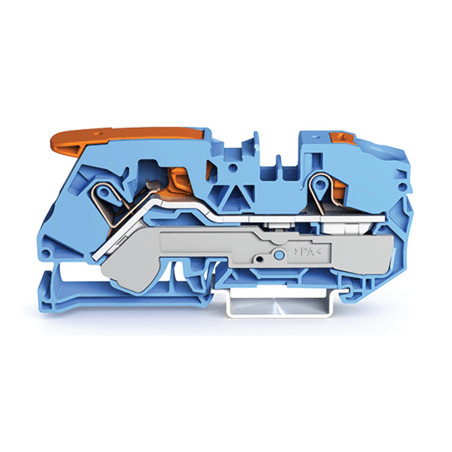

La WAGO 2116-5204 est une borne de passage TOPJOB S pour 2 conducteurs 16 mm², bleue, à levier et poussoir, pour montage sur rail DIN 35 mm, avec ouverture de test et utilisation possible en applications Ex i.

Elle s’utilise pour raccorder sans outil des conducteurs cuivre rigides ou souples (0,5 à 25 mm²) via la technologie Push‑in CAGE CLAMP, offrant un câblage rapide, un point de test accessible, des logements de pontage et une tenue jusqu’à 800 V / 76–90 A selon homologations IEC et UL/CSA, avec repérage immédiat du neutre grâce à la couleur bleue.

La borne WAGO 2116-5204 est un bornier traversant 2 voies, 16 mm², 1 niveau, bleu, certifié ATEX/IECEx, parfaitement adapté aux tableaux de puissance et de commande exigeant un raccordement fiable, testable et clairement identifié sur rail DIN.

E-catalogue Bloc de passage - WAGO 2116-5204

Caractéristique - Bloc de passage

• Marque : WAGO

• Référence : 2116-5204

• Gamme produite : Bornes sur rail TOPJOB S série 2116

• Points de serrage : 2

• Nombre total des potentiels : 1

• nombre des niveaux : 1

• Nombre logements de pontage : 2

• Connexion : 1

• Technique de connexion : Push-in CAGE CLAMP®

• Type d'actionnement : Levier

• Matière plastique conducteur raccordable : Cuivre

• Section nominale : 16 mm²

• Remarque (Section de conducteur) : En fonction de la nature du conducteur, un conducteur de section inférieure peut également être insérable directement.

• Longueur de dénudage : 10 … 12 mm

• Sens du câblage : Câblage frontal

• Connexion : 2

• Type d'actionnement 2 : Bouton-poussoir

• Largeur : 12 mm

• Hauteur : 91,5 mm

• Prof. à partir du niveau supérieur du rail : 37,1 mm

• Profondeur : 45,2 mm
