Wago 221-420 - Borne de connexion à levier 10x4mm 15 pièces

Wago 221-420 - Borne de connexion à levier 10x4mm 15 pièces

WAGO est une marque reconnue pour ses solutions de connexion électrique innovantes, fiables et faciles à installer, destinées aux professionnels de l’électricité et de l’automatisation.

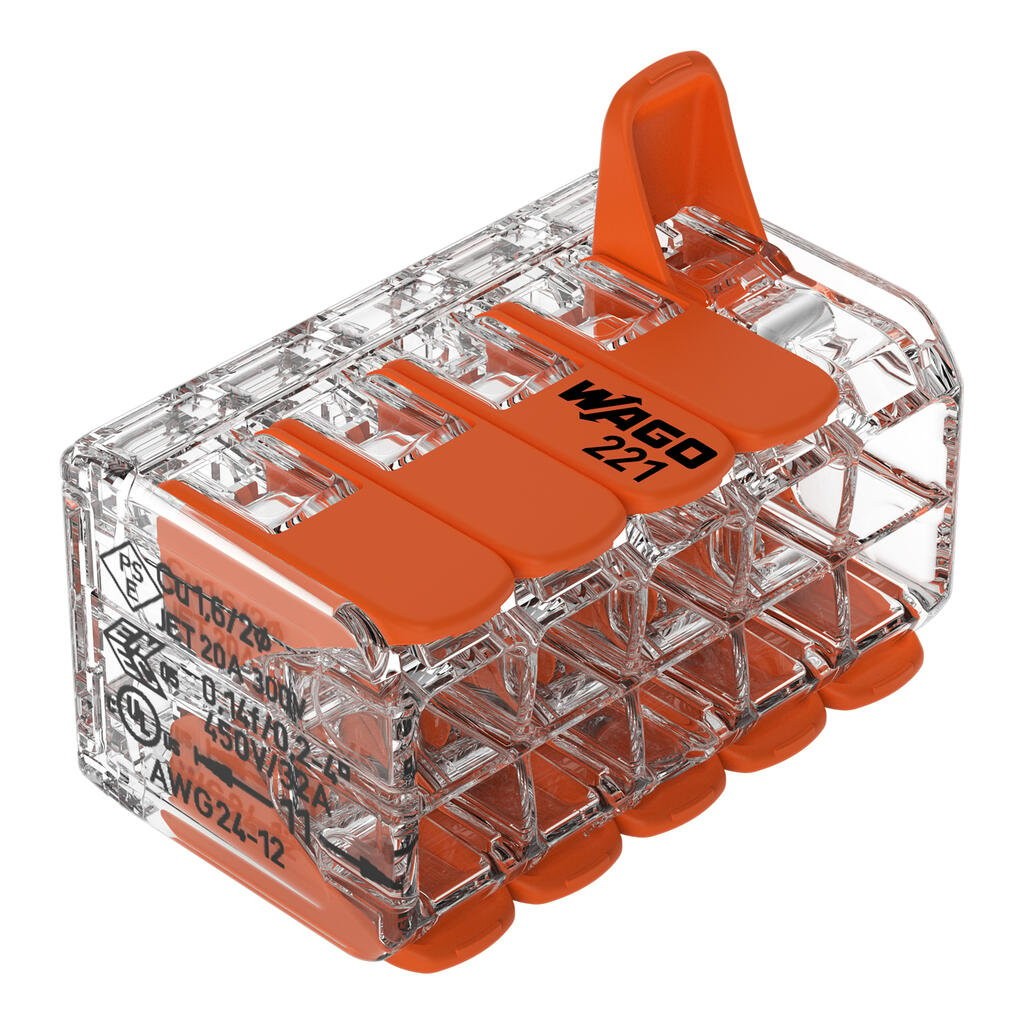

Borne de connexion compacte WAGO 221-420 à leviers, permettant de raccorder jusqu’à 10 conducteurs cuivre jusqu’à 4 mm² dans un corps transparent.

La borne 221-420 est un connecteur électrique multipolaire qui permet de regrouper jusqu’à dix conducteurs de même potentiel dans un seul bloc, ce qui simplifie fortement le câblage dans les boîtes de dérivation et coffrets.

Les leviers individuels assurent un maintien mécanique sûr des conducteurs souples, rigides ou semi-rigides (environ 0,14 à 4 mm²), sans outil, tout en garantissant un contact fiable jusqu’à 32 A et 450 V.

Le boîtier transparent permet de contrôler visuellement l’enfichage et la longueur de dénudage, réduisant les erreurs de raccordement et facilitant le contrôle et la maintenance des installations.

Connecteur à leviers WAGO 221-420 pour tous types de conducteurs jusqu’à 4 mm², offrant un raccordement rapide, sans outil et sécurisé de 10 fils sur un même potentiel.

E-catalogue Bornes WAGO 221 - WAGO 221-420

Caractéristique - Wago 221-420 Borne de connexion

• Marque : WAGO

• Référence : 221-420

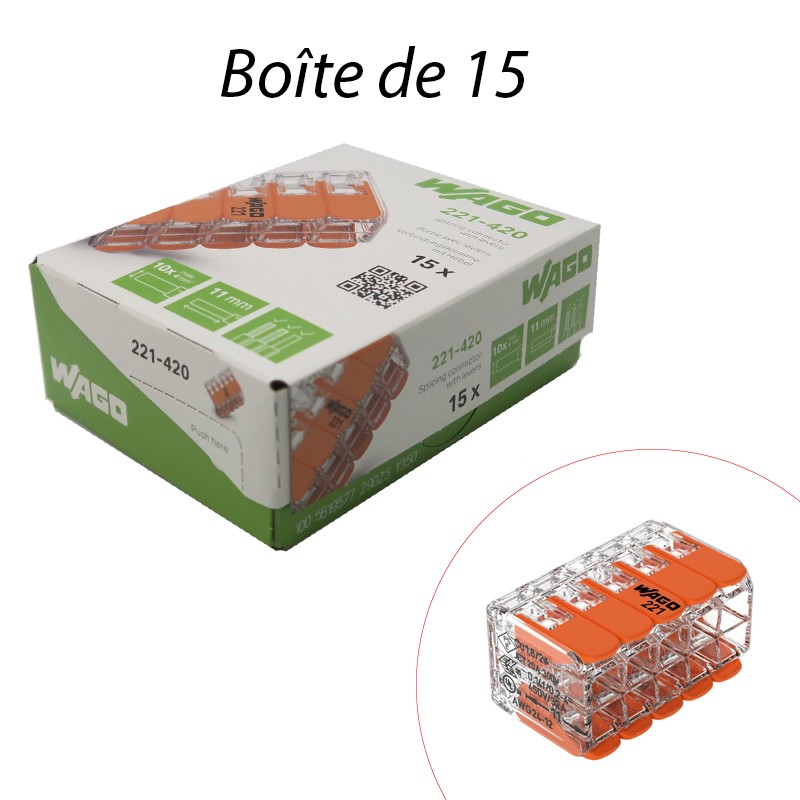

• Boite de 15

• Technique de connexion : CAGE CLAMP®

• Type d'actionnement : Levier

• Matière plastique conducteur raccordable : Cuivre

• Section nominale : 4 mm² / 12 AWG

• Conducteur rigide : 0,2 … 4 mm² / 24 … 12 AWG

• conducteurs semi-rigides : 0,2 … 4 mm² / 24 … 12 AWG

• Conducteur souple : 0,14 … 4 mm² / 24 … 12 AWG

• Longueur de dénudage : 11 mm / 0.43 inch

• Sens du câblage : Câblage latéral

• Points de serrage : 10

• Nombre total des potentiels : 1

• Données de référence selon : EN 60664

• Tension de référence (II / 2) : 450V

• Tension assignée de tenue aux chocs (II / 2) : 4kV

• Courant de référence : 32A

• Légende Données de référence : (II / 2) ≙ Catégorie de surtension II / degré de pollution 2

• Données d'approbation selon : UL 486C

• Tension de référence UL (Use Group C) : 600V

• Courant de référence UL (Use Group C) : 20A

• Couleur de couvercle : transparent

• Couleur de l'élément de manipulation : orange

• Groupe du matériau isolant : IIIa

• Matière isolante Boîtier principal : Polycarbonate (PC)

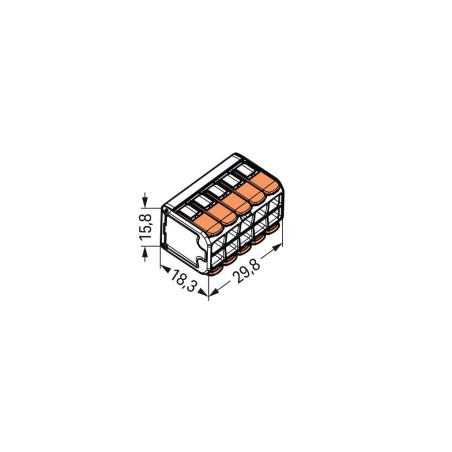

• Largeur : 29,8 mm

• Hauteur : 15,8 mm

• Profondeur : 18,3 mm

• Température ambiante (fonctionnement) : +85 °C

• Repérage T selon EN 60998 : T85
