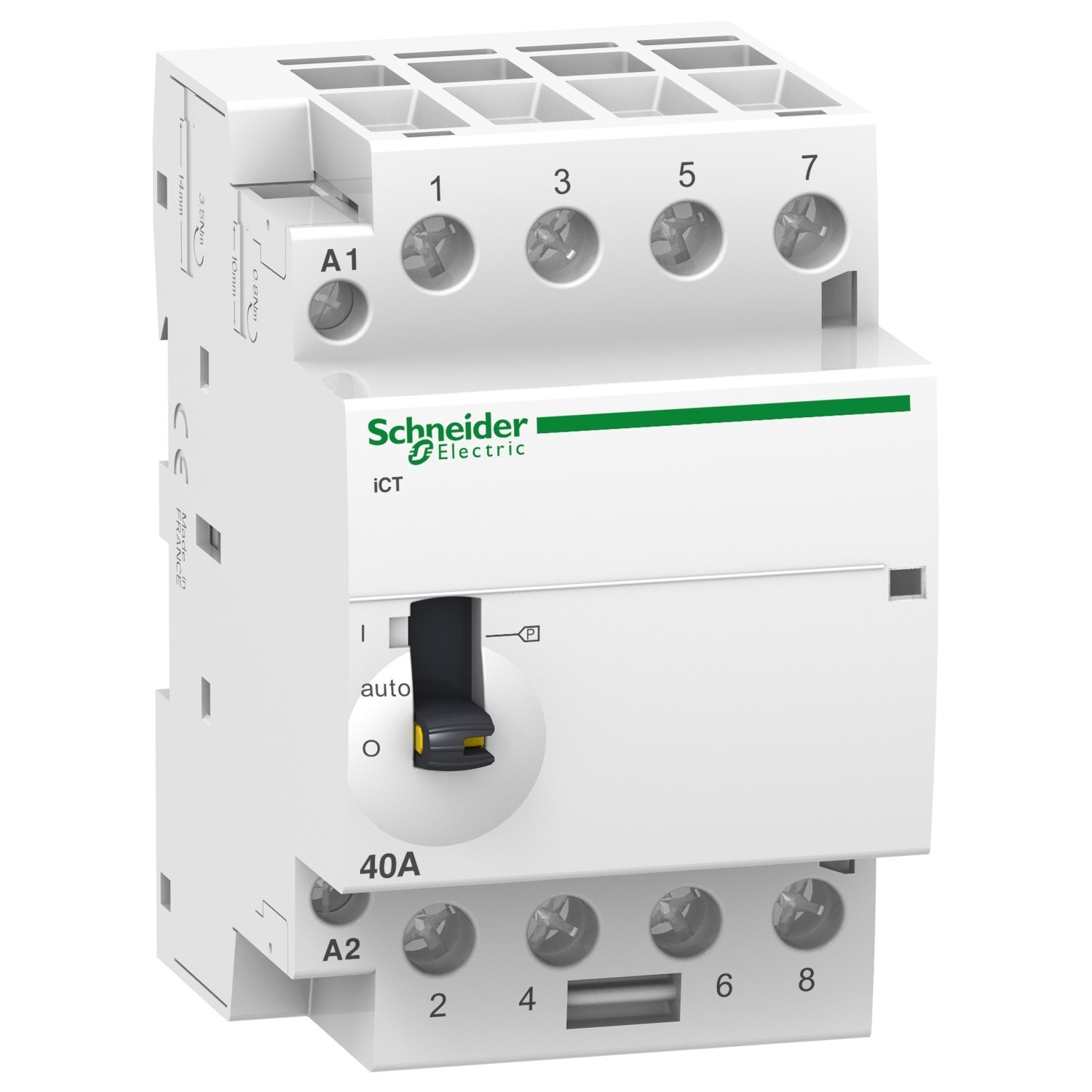

Contacteur à commande manuelle Tétra 40A Acti9 iCT 4NO - SCHNEIDER A9C21844

Contacteur à commande manuelle tétrapolaire 40A Acti9 iCT 4NO 4 Pôles - SCHNEIDER A9C20844

La gamme de produits modulaires de Schneider Electric s’adresse aux marchés résidentiel, tertiaire et industriel avec une grande diversité.

Contacteur modulaire auxiliarisable Acti9 iCT A9C20844, 4P 4NO 40 A, bobine 220–240 V AC 50 Hz, pour la commande à distance de circuits de moteur, chauffage et éclairage dans les tableaux résidentiels et tertiaires.

Permet de commuter jusqu’à 40 A en AC‑7A sur 4 circuits, avec indicateur d’action en façade, 200 000 cycles d’endurance électrique, fonctionnement silencieux et compatibilité avec les auxiliaires Acti9 pour la gestion d’énergie et les circuits non prioritaires.

Le Schneider Electric A9C20844 est un contacteur Acti9 iCT 4P 4NO 40 A 400 V AC, commande 220–240 V AC, IP20/IP40 en coffret, conforme IEC/EN 61095 et IEC 60947‑4‑1, idéal pour la coupure et la télécommande de charges d’éclairage, de chauffage ou de petites motorisations jusqu’à 10,4 kW.

La fonction de ce contacteur modulaire dans un tableau électrique est de commander l’alimentation automatisée des dispositifs électriques majeurs.

E-catalogue Contacteur à commande manuelle - SCHNEIDER A9C21844

Caractéristiques - Contacteur à commande manuelle

• Marque : Schneider Electric.

• Référence fabricant : A9C20844 (souvent référencé SCHA9C20844 chez certains distributeurs).

• Gamme de produits : Acti9 iCT

• Type de produit ou équipement : Contacteur

• Nom de l'appareil : ICT

• Application : Moteur-chauffage-éclairage

• Pôles : 4P

• [Ie] courant assigné d'emploi : 40 A AC-7A - 15 A AC-7B

• composition des pôles : 4NO

• Type de réseau : CA

• Type de commande : Commande manuelle et à distance

• tension circuit de commande : 220...240 V CA 50 Hz

• Fréquence du réseau : 50 Hz

• [Ue] tension assignée d'emploi : 400 V AC 50 Hz

• puissance maximum : 2,1 W à 400 V CA

• [Ui] tension d'isolement : 500 V CA 50/60 Hz

• [Uimp] tension assignée de tenue aux chocs : 4 kV

• type de signal de commande : Maintenu

• fréquence de commutation : 100 commutations/jour

• Indication de tension : Indicateur d'action

• consommation moyenne au maintien en VA : 6,5 VA

• Puissance d'appel en VA : 53 VA

• Mode d'installation : Encliquetable

• Support de montage : Rail DIN symétrique 35 mm

• Pas de 9 mm : 6

• Hauteur : 85 mm

• Largeur : 54 mm

• Profondeur : 60 mm

• Couleur : Blanc

• Durée de vie mécanique : 1000000 cycle

• Durée de vie électrique :

• 100000 cycle CEI/EN 61095 40 A 50 Hz AC-7A

• 30000 cycle CEI/EN 61095 15 A 50 Hz AC-7B

• 30000 cycle CEI/EN 61095 50 Hz AC-7C

• 100000 cycle EN/CEI 60947-4-1 50 Hz AC-1

• 30000 cycle EN/CEI 60947-4-1 50 Hz AC-3

• 30000 cycle EN/CEI 60947-4-1 50 Hz AC-5A

• 30000 cycle EN/CEI 60947-4-1 50 Hz AC-5B

• Mode de raccordement :

• Circuit de commande : borne du type à cage2 câble(s) 1,5 mm² rigide

• Circuit de commande : borne du type à cage1 câble(s) 1,5…2,5 mm² rigide

• Circuit de puissance : borne du type à cage1 câble(s) 6…16 mm² flexible

• Circuit de puissance : borne du type à cage1 câble(s) 6…25 mm² rigide

• Circuit de commande : borne du type à cage2 câble(s) 1,5…2,5 mm² flexible

• Couple de serrage : Circuit de commande: 0,8 N.m - Circuit de puissance: 3,5 N.m

• Compatibilité produit : IACTs - IACTc -IACTp - IATEt

• Code de compatibilité : ICT

• Segment de marché : Résidentiel

• Petit commerce : Environnement

• Normes : CEI/EN 61095

• Pression acoustique : 30 dB

• Degré de protection IP : IP20

• Degré de pollution : 2

• Tropicalisation : 2 se conformer à EN 60947-4-1 - 2 se conformer à EN 61095 - 2 se conformer à CEI 1095
