Disjoncteur différentiel 2P 20A AC 300mA C 4M - LEGRAND 411173 - FC

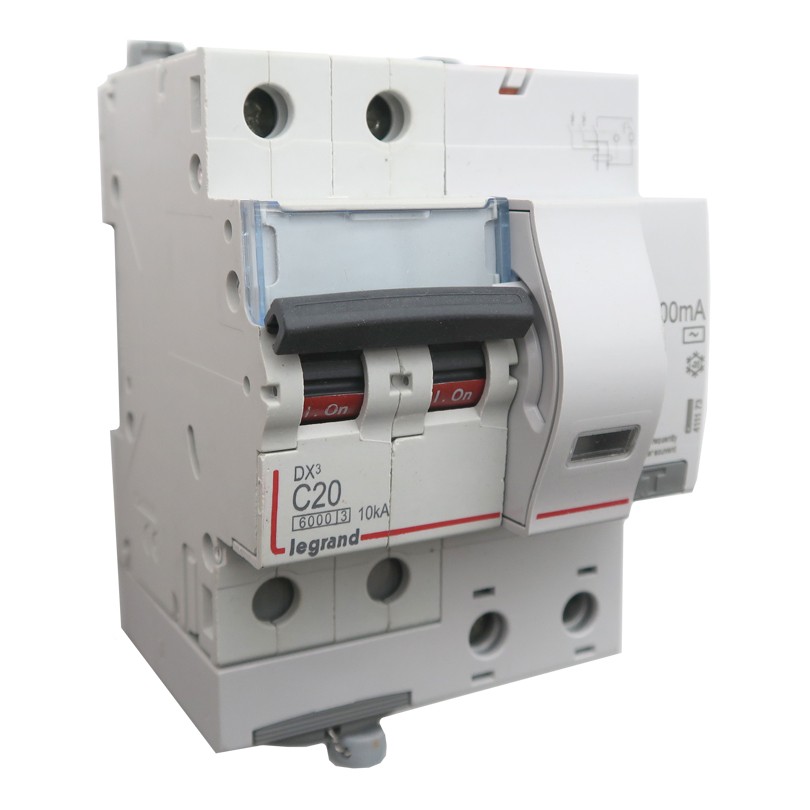

LEGRAND 411173 - Disjoncteur différentiel monobloc DX³ 6000 10 kA à vis, bipolaire 230/400 V~ 20 A, type AC 300 mA, courbe C

Legrand complète sa gamme DX³ avec des disjoncteurs différentiels monoblocs destinés à assurer simultanément la protection des circuits et des personnes dans les installations domestiques et petits tertiaires.

Le disjoncteur différentiel monobloc LEGRAND 411173 DX³ 6000 est un appareil bipolaire 2P 230/400 V~ doté d’un pouvoir de coupure de 6000 A selon NF EN 60898-1 pour le résidentiel et de 10 kA selon EN 60947-2, présentant un calibre de 20 A, une sensibilité différentielle de 300 mA de type AC, une courbe C avec déclenchement magnétique entre 5 In et 10 In, et une largeur de 4 modules pour la protection et le sectionnement des départs dans les tableaux électriques.

Monté sur rail DIN avec arrivée haute et départ bas par bornes à vis, ce disjoncteur DX³ est équipé de griffes d’accrochage permettant son remplacement au milieu d’une rangée peignée, de bornes IP20 protégées contre le contact direct, d’un porte-étiquette pour le repérage du circuit, d’une indication visuelle ON/OFF sur la manette et d’un voyant jaune de déclenchement sur défaut différentiel, répondant aux exigences de la norme NF EN 61009-1 pour la protection des personnes contre les défauts d’isolement dans les installations monophasées ou biphasées.

En résumé, le disjoncteur différentiel LEGRAND 411173 DX³ 6000 type AC 300 mA courbe C constitue une solution compacte et fiable pour la protection des circuits 20 A, combinant coupure automatique en cas de surcharge, court‑circuit ou défaut différentiel et un confort de pose conforme aux pratiques professionnelles actuelles.

Ce disjoncteur bipolaire 2P 20 A se distingue par son double niveau de pouvoir de coupure, son montage à vis, son repérage clair et ses caractéristiques différentielles adaptées aux usages domestiques, ce qui en fait un choix pertinent pour équiper les tableaux de distribution résidentiels ou petits tertiaires.

E-catalogue Disjoncteur différentiel DX³ 6000 2P 20 A type AC 300 mA - LEGRAND 411173

Caractéristiques Disjoncteur différentiel

• Marque : Legrand

• Gamme produits : DX³ disjoncteurs différentiels monoblocs

• Référence : 411173

• Type : Disjoncteur différentiel monobloc 2P à vis, type AC, courbe C

• Fonction : Commande, protection, sectionnement des circuits et protection des personnes contre les défauts d’isolement

• Nombre de pôles : 2 pôles protégés (bipolaire)

• Tension assignée (Ue) : 230 V~ à 400 V~

• Courant nominal assigné (In) : 20 A

• Sensibilité différentielle (IΔn) : 300 mA, type AC (détection des défauts à composante alternative)

• Pouvoir de coupure : 6000 A selon NF EN 60898-1, 10 kA selon EN 60947-2

• Courbe de déclenchement : Courbe C, déclenchement magnétique entre 5 In et 10 In

• Fréquence : 50 Hz

• Largeur : 4 modules

• Type de raccordement : Arrivée haute et départ bas par bornes à vis, câbles rigides 1 à 35 mm², souples 1 à 25 mm²

• Indice de protection : IP20 (bornes protégées contre le toucher, appareil câblé)

• Montage : Sur rail DIN, compatible peignes HX³ bipolaires ou câblage traditionnel

• Signalisation : Manette avec indication ON/OFF verte et rouge, voyant jaune de déclenchement sur défaut

• Autres information : Equipé de 2 griffes d’accrochage pour remplacement facile, degré de pollution 2, EAN 3245064111737

Fiche technique Disjoncteur différentiel DX³ 6000 2P 20 A type AC 300 mA - LEGRAND 411173
