Disjoncteur Hager monophasé 4.5-6kA à vis 1P+N C-20A - MJT720

Hager MJT720 - Disjoncteur monophasé 4.5-6kA à vis 1P+N C-20A

Hager, acteur clé du marché électrique français, offre une large gamme incluant coffrets, appareillage mural et conduits électriques pour le résidentiel et le tertiaire.

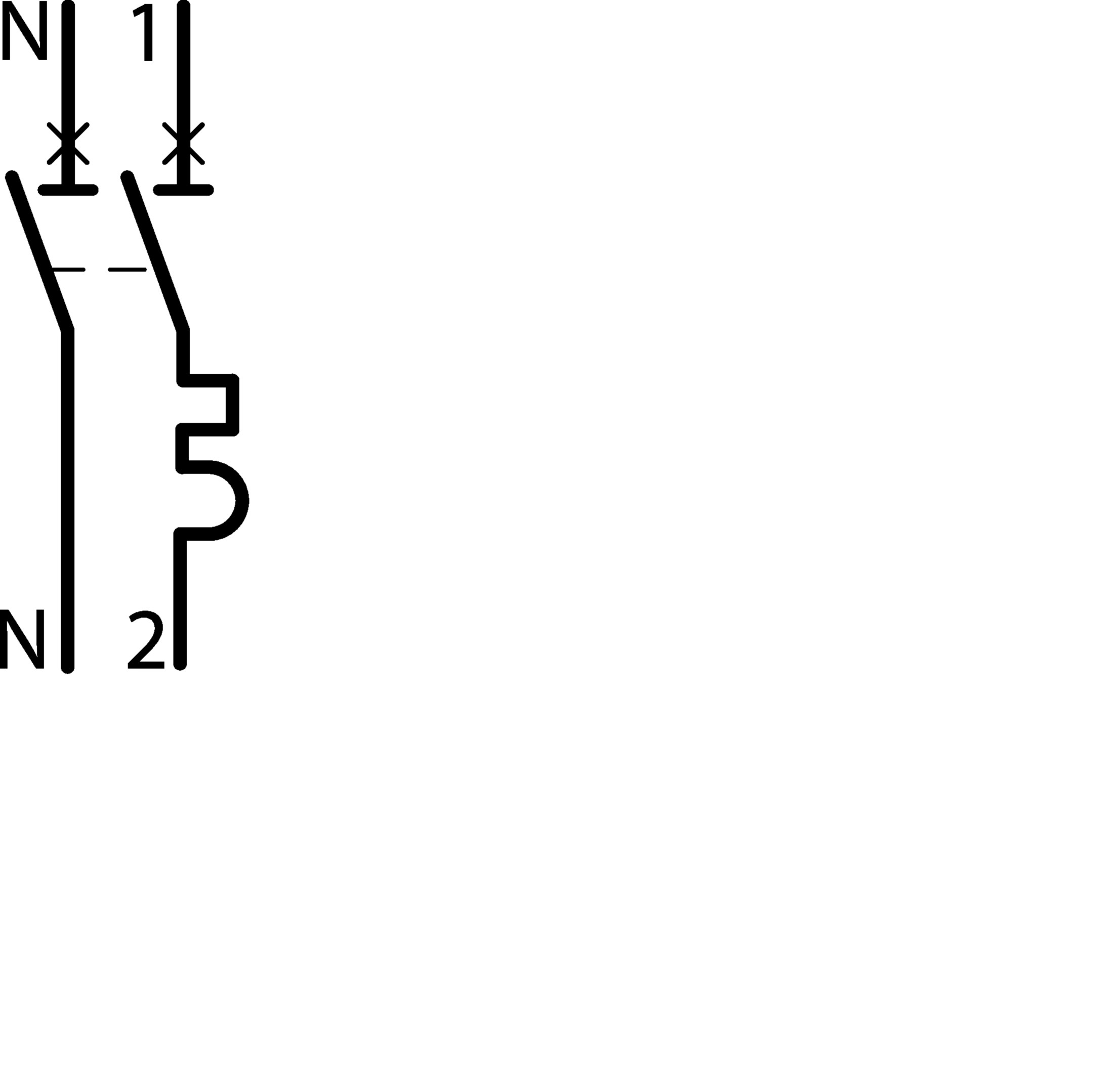

Le disjoncteur modulaire Hager MJT720 est un 1P+N, 1 module, courbe C, calibre 20 A, avec pouvoir de coupure 4,5 kA (EN 60898‑1) et 6 kA (IEC 60947‑2) pour la protection de circuits 230/240 V.

Il protège contre les surcharges et courts‑circuits des circuits d’éclairage, de prises ou d’appareils, avec neutre coupé simultanément, bornes à vis décalées (0,75 à 16 mm² rigide, 0,75 à 10 mm² souple), puissance dissipée 3,3 W, endurance de 4 000 cycles électriques et 20 000 manœuvres mécaniques, offrant une solution fiable et compacte IP20 pour tableaux résidentiels ou tertiaires.

En résumé, le MJT720 est un disjoncteur 20 A 1P+N courbe C, 1 module, idéal pour la protection des circuits 230 V dans les installations conformes aux normes EN 60898‑1 et IEC 60947‑2.

E-catalogue Disjoncteur Hager MJT720

Caractéristiques technique

• Marque : Hager.

• Référence fabricant : MJT720.

• Gamme produits : Disjoncteurs modulaires 1P+N 4,5–6 kA courbe C (série MJT700).

• Type de pôles : 1P+N

• Courbe : C

• Tension assignée d'emploi (Ue) : 230 - 240 V

• Type de tension d'alimentation : AC

• Tension assignée d'isolement : 500 V

• Tension assignée de tenue aux chocs : 4 000 V

• Fréquence : 50 - 60 Hz

• Courant assigné nominal : 20 A

• Pouvoir de coupure nominal Ics AC (IEC 60898-1) : 4,50 kA

• Pouvoir de coupure assigné Icn sous 230 V AC (IEC 60898-1) : 4,50 kA

• Pouvoir de coupure ultime Icu sous 230 V AC (IEC 60947-2) : 6 kA

• Principaux attributs électriques :

• Pouvoir de coupure nominal Icn AC (IEC 60898-1) : 4,50 kA

• Type de raccordement haut (produits modulaires) : Borne à vis

• Type de raccordement bas (produits modulaires) : Borne à vis

• Puissance dissipée totale sous IN : 3,80 W

• Endurance électrique (nombre de cycles) : 4 000

• Endurance mécanique (nombre de manœuvres) : 20 000

• Degré de pollution (IEC 60664 / IEC 60947-2) : 3

• Classe de limitation d'énergie I²t : 3

• Nombre de Modules : 1

• Type de raccordement : Borne à vis

• Alignement des bornes hautes/basses (produits modulaires) : Borne décalée

• Section des bornes amont et aval à vis :

• câble rigide : 0,75 - 16,0 mm²

• câble souple : 0,75 - 10,0 mm²

Fiche technique Disjoncteur Hager MJT720
