Disjoncteur différentiel U+N C20 4,5/6K AC 30mA - LEGRAND 410706

Legrand 410706 - Disjoncteur différentiel U+N C20 4,5/6K AC 30mA

Présent dans plus de 90 pays, Legrand est un acteur français majeur de l’infrastructure électrique et numérique, engagé à rendre les bâtiments plus intelligents et plus durables.

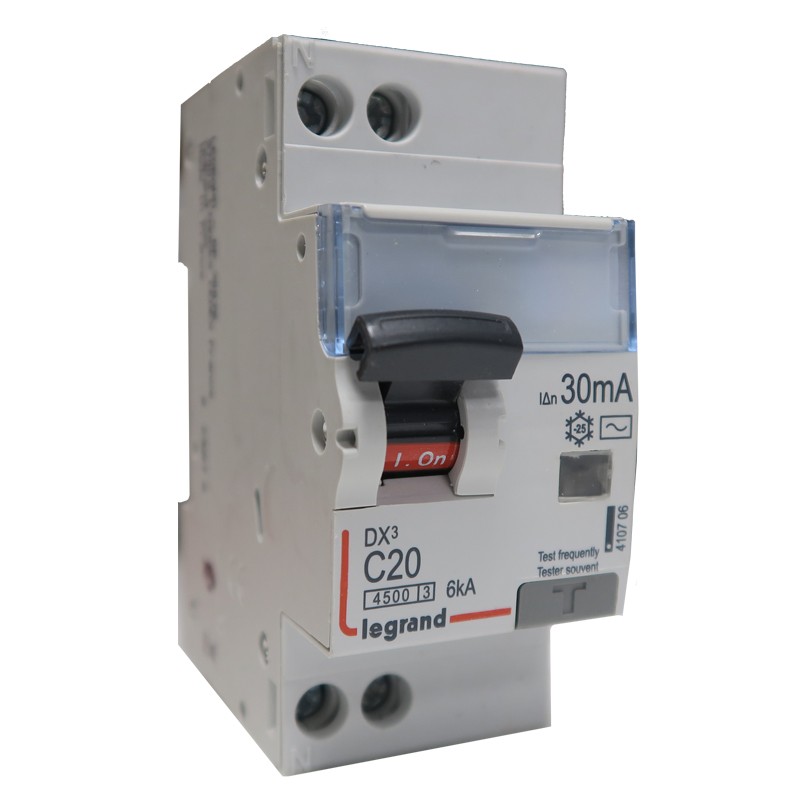

Le LEGRAND 410706 est un disjoncteur différentiel DX³ unipolaire + neutre 20A, 30mA type AC, 2 modules, pour la protection des départs en 230V~ domestiques et tertiaires.

Il protège les circuits contre les surintensités, courts-circuits et défauts d’isolement, avec une courbe C adaptée aux usages courants, un pouvoir de coupure 4,5/6kA et la possibilité de recevoir des auxiliaires pour plus de fonctionnalités.

Compact, performant et conforme aux normes NF EN 60898-1, NF EN 61009-1 et EN 60947-2, ce disjoncteur différentiel LEGRAND 410706 assure une sécurité renforcée des personnes et des biens dans les tableaux électriques modernes.

E-catalogue Disjoncteur différentiel U+N C20 4,5/6K AC 30mA - LEGRAND 410706

Caractéristiques

• Marque : Legrand

• Référence fabricant : 410706

• Gamme produits : Disjoncteurs différentiels DX³ 4500 – 6kA

• Fonctions : Protection contre les surcharges, courts-circuits et défauts différentiels type AC pour départs circuits 230V~

• Nombre de modules : 2

• Nombre de pôles : 2 (unipolaire + neutre)

• Nombre de pôles protégés : 1

• Courant nominal : 20A

• Type courbe : C

• Sensibilité différentiel : 30mA

• Type différentiel : AC

• Tension nominale : 230V~

• Type de tension : AC 50Hz

• Tension d'isolement assignée : 500V

• Pouvoir de coupure EN : 4500A selon NF EN 60898-1 et NF EN 61009-1 à 230V~

• Pouvoir de coupure IEC : 6kA selon EN 60947-2 à 230V~

• Type connexion - raccordement : Bornes à vis, compatible peigne HX³ optimisé universel unipolaire ou tétrapolaire

• Section de raccordement : 0,75 à 16mm² câble rigide (valeur usuelle pour DX³ de ce type)

• Auxiliaires associables : Reçoit les auxiliaires et accessoires DX³ (commandes, contacts auxiliaires, etc.)

• Verrouillable : Oui, avec dispositif de verrouillage DX³ adapté

• Mode de pose : Sur rail DIN dans tableau électrique modulaire

• Hauteur : 83mm (format standard DX³ 2 modules)

• Largeur : 35,6 mm

• Profondeur : 71,5 mm

• Couleur : Gris/vert (manette verte avec indicateurs visuels)

• Classe de protection (IP) : IP20, bornes protégées contre le toucher appareil câblé

• Résistance aux chocs (IK) : IK04 (valeur typique gamme DX³)

• Temperature d'utilisation : -25°C à +70°C

• Qualité du matériau : Plastique isolant sans halogène

• Norme et certification : NF EN 60898-1, NF EN 61009-1, EN 60947-2, conformité norme NF C 15-100

• Garantie : 2 ans

• Utilisation recommande : Installations domestiques et petits tertiaires, protection de circuits prises, éclairage ou circuits spécialisés sous 20A en 230V~
