Minuterie 16A 230V + préavis - LEGRAND 004704

LEGRAND 004704 - Minuterie 16A 230V + préavis

Société française de référence, Legrand associe innovation technologique, savoir-faire industriel et responsabilité environnementale pour concevoir des solutions électriques et numériques de nouvelle génération.

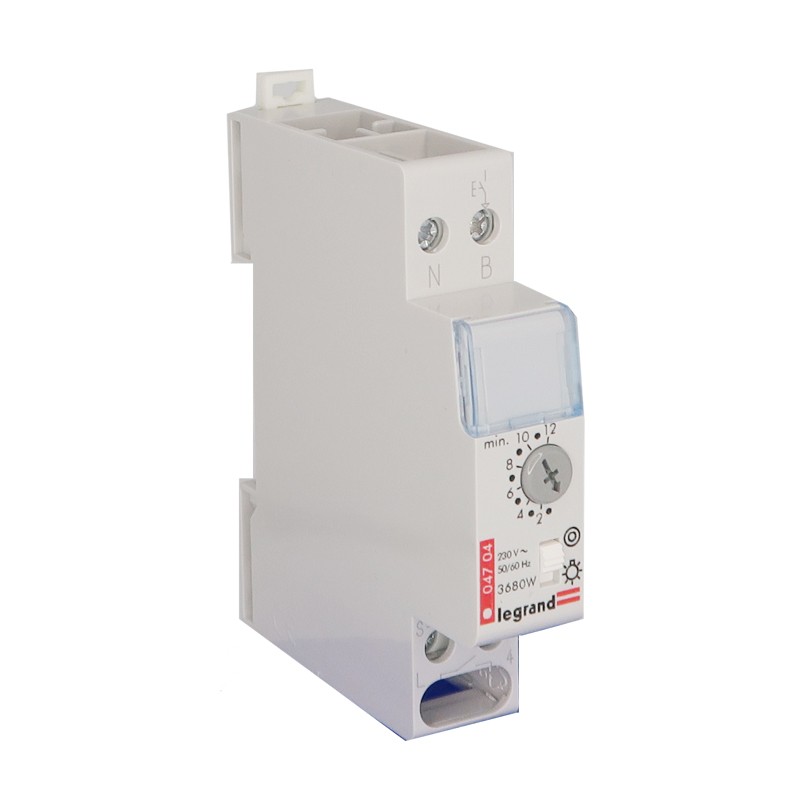

La minuterie modulaire multifonction Legrand 004704 est un appareil électronique rail DIN qui commande automatiquement un circuit d’éclairage pendant un temps réglable de 0,5 à 12 minutes, avec sortie 16 A / 250 V~ en 1 module 17,5 mm.

Cette minuterie est utilisée pour temporiser l’allumage des circuits d’éclairage en habitat et tertiaire, avec comme principaux avantages la temporisation réglable, le préavis d’extinction par clignotement, la fonction longue durée (1 h), la marche forcée manuelle et la compatibilité avec de nombreuses lampes (LED, fluo, halogène, incandescence).

Compacte, polyvalente et adaptée aux charges modernes, la minuterie Legrand 004704 offre un contrôle fiable et précis de l’éclairage, tout en facilitant l’installation sur rail DIN et la rénovation de tableaux électriques.

E-catalogue Minuterie 16A - LEGRAND 004704

Caractéristiques technique

• Marque : Legrand

• Référence fabricant : 004704 (0 047 04)

• Gamme produits : Minuterie modulaire multifonction 230 V~ 50/60 Hz sortie 16 A 250 V~ 1 module

• Fonctions : Minuterie électronique multifonctions, fonctionnement en 3 ou 4 fils reconnu automatiquement, préavis d’extinction, fonction longue durée 1 h, extinction manuelle, marche forcée manuelle, autoprotection en cas de poussoir bloqué

• Nombre de modules : 1 module 17,5 mm

• Tension nominale de fonctionnement : 230 V~ 50/60 Hz

• Type de tension : AC

• Tension de commande : entrées de commande séparées 8 à 230 V (230 V~ AC, 8–230 V AC/DC selon borne)

• Courant nominal de fonctionnement : 16 A (courant de commutation assigné) avec courant de commutation max. 13 A à cos φ = 0,6

• Puissance nominale charge : jusqu’à 2000 W à 3680 W selon type de lampe (voir charge max ci dessous)

• Charge maximale : 3680 W incandescence, 3680 W halogène 230 V~, 2000 W lampe halogène + transfo ferromagnétique, 2000 VA lampe halogène + transfo électronique, 1000 VA fluo compensé parallèle ≤ 100 µF, 1000 VA fluocompact, 1000 W lampe LED

• Type de charge : lampes à incandescence, halogènes 230 V~, halogènes avec transformateur ferromagnétique ou électronique, lampes fluocompactes et fluorescentes, lampes LED, particulièrement adaptée aux fluo compactes et LED

• Nature du cable pour connexion : conducteurs rigides ou souples pour appareillage modulaire (section typiquement 1,5 à 2,5 mm², selon préconisations de tableau modulaire Legrand)

• Type connexion/raccordement : bornes à vis pour montage sur rail DIN (appareillage modulaire Legrand)

• Manette pour commutation manuelle : contact marche forcée manuelle / commande manuelle de l’éclairage

• Produits auxiliaires associables : compatible avec commandes par poussoirs, détecteurs de présence, commandes d’éclairage par interphone via entrées 8–230 V, peigne d’alimentation modulaire Legrand accepté

• Mode de pose : rail DIN en tableau électrique

• Type de fixation : fixation encliquetable sur rail DIN

• Largeur : largeur 1 module, 17,5 mm

• Profondeur : 70 mm

• Couleur : boîtier gris/bleu clair (teinte standard appareillage modulaire Legrand)

• Classe de protection (IP) : IP20 en montage dans un coffret ou tableau adapté (protection par l’enveloppe du tableau)

• Temperature d'utilisation : température ambiante typique des appareillages modulaires (en général autour de −5 °C à +40…50 °C, à vérifier sur notice constructeur)

• Qualité du matériau : boîtier plastique isolant autoextinguible, recyclable

• Norme et certification : conforme aux normes applicables aux minuteries électroniques modulaires 230 V~ (normes type EN/IEC pour appareillage de commande modulaire basse tension, certifications Legrand pour distribution résidentielle et tertiaire)

• Garantie : 2 ans

• Utilisation recommande : commande temporisée des circuits d’éclairage dans cages d’escaliers, couloirs, parties communes, locaux techniques, bâtiments résidentiels et tertiaires, particulièrement recommandée pour installations avec lampes fluo compactes et LED
