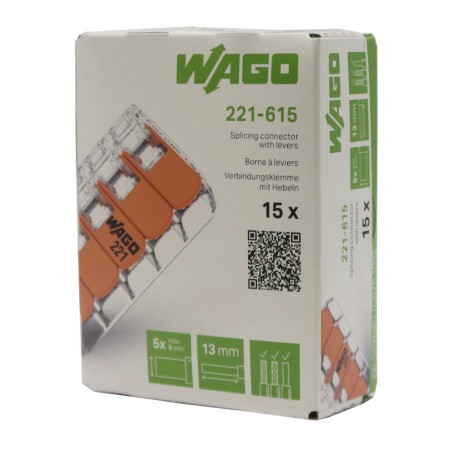

Wago 221-615 - Borne de connexion à levier 5x6mm 15 pièces

Wago 221-615 - Borne de connexion à levier 5x6mm 15 pièces

Fondée en 1951 WAGO est surtout connue pour ses bornes de connexion sans vis, qui ont révolutionné les normes de connexion électrique.

La borne de raccordement COMPACT WAGO 221-615 est un connecteur transparent à 5 leviers pour tous types de conducteurs cuivre jusqu’à 6 mm², permettant de relier rapidement 5 câbles dans les boîtes de dérivation ou armoires.

Elle s’utilise pour raccorder 5 conducteurs souples, rigides ou semi‑rigides de 0,5 à 6 mm² avec une mise en œuvre très simple (levier ouvert, fil inséré, levier fermé), un courant admissible jusqu’à 41 A sous 450 V, un contrôle visuel grâce au boîtier transparent, un orifice de test, la compatibilité avec contacts de pontage et une réutilisabilité idéale pour les installations évolutives.

WAGO 221-615 est une mini-borne à levier 5 entrées, compacte, transparente et réutilisable, conçue pour connecter des conducteurs mixtes jusqu’à 6 mm² sous 450 V / 41 A dans des installations résidentielles, tertiaires, industrielles ou embarquées.

E-catalogue Borne de connexion Wago 221-615

Caractéristique - Wago 221-615 Borne de connexion

• Marque : WAGO

• Référence : 221-615

• Gamme produite : ornes de raccordement série 221 COMPACT

• Nombre total des points de serrage : 5

• Utilisation pour conducteurs : Souples et Rigides

• Section de raccordement fils : 0.5 à 6 mm²

• Longueur de dénudage : 10 mm

• Intensité MAX : 41A

• Norme : IEC/EN 60998

• Technique de connexion : CAGE CLAMP®

• Type d'actionnement : Levier

• Matière plastique conducteur raccordable : Cuivre

• Section nominale : 6 mm²

• Conducteur rigide : 0,5 … 6 mm²

• conducteurs semi-rigides : 0,5 … 6 mm²

• Conducteur souple : 0,5 … 6 mm²

• Longueur de dénudage : 12 … 14 mm

• Sens du câblage : Câblage latéral

• Largeur : 36,7 mm

• Hauteur : 10,1 mm

• Profondeur : 21,1 mm

• Couleur : transparent

• Couleur de couvercle : transparent

• Groupe du matériau isolant : IIIa

• Matière isolante Boîtier principal : Polycarbonate (PC)

• Charge calorifique : 0,138MJ

• Couleur de l'élément de manipulation : orange

Fiche d'installation des Borne de connexion Wago 221-615

Vidéo de la  gamme WAGO :
