Comment brancher un interrupteur simple

3441 Vues Publié le: 02/06/2025


Avant de brancher un interrupteur va-et-vient, il faut d’abord confirmer le montage, couper le circuit, empêcher toute remise sous tension et vérifier l’absence de tension avec un VAT adapté.

Dans un montage classique, deux mécanismes reliés par deux navettes commandent le même éclairage. La phase rejoint le commun du premier ; le retour lampe part du commun du second. Comprendre cette logique permet de préparer le branchement d’un va-et-vient, mais le repérage réel des conducteurs et la notice déterminent les raccordements.

Vérifier que le montage demandé est bien un va-et-vient

Un interrupteur simple commande l’éclairage depuis un seul emplacement. Le va-et-vient permet de changer l’état de la même lampe depuis deux endroits : chaque action sur une commande inverse l’état précédent, quelle que soit la position de l’autre. L’aspect extérieur du bouton ne suffit pas à identifier le montage.

Dans un WC ou un cellier avec une seule entrée, le simple allumage répond généralement au besoin. Le branchement d’un interrupteur simple relève d’un montage distinct. Dans un escalier, un couloir traversant ou une pièce à deux accès, le va-et-vient évite de revenir au premier bouton. L’emplacement dépend aussi des portes, du mobilier et de la hauteur de pose des interrupteurs.

Pour trois commandes, un permutateur peut être placé entre deux va-et-vient : ce mécanisme intermédiaire n’est pas un troisième va-et-vient ordinaire. Une autre architecture emploie des boutons-poussoirs et un télérupteur, au tableau ou en boîte. Le guide du branchement d’un télérupteur développe cette solution. Comptez les commandes existantes avant d’acheter un mécanisme de remplacement.

Sécuriser le circuit d’éclairage avant tout branchement

Il est interdit de travailler sous tension. La coupure s’effectue au disjoncteur du circuit concerné, ou à l’AGCP, appareil général de commande et de protection, si l’identification est incertaine. Il faut empêcher le réenclenchement. Une personne compétente vérifie ensuite l’absence de tension au lieu d’intervention avec un VAT adapté. Un tournevis testeur ne remplace pas cette vérification.

Le contrôle porte sur les isolants, l’état et le volume de la boîte, le serrage ou l’encliquetage des bornes, ainsi que le conducteur de protection au point lumineux. Un luminaire de classe I exige une liaison de protection effective à ses masses accessibles. La continuité correspondante doit être vérifiée ; la présence visuelle d’un fil ne la prouve pas.

Pour le circuit d’éclairage domestique considéré, les conducteurs sont en cuivre de 1,5 mm², avec un disjoncteur de 16 A maximum ; 10 A reste possible selon la conception et la charge. Un DDR, dispositif différentiel résiduel, de sensibilité 30 mA protège le circuit en amont. Le type AC convient à l’éclairage standard ; le type A est possible, ou requis par la répartition et les autres charges du tableau selon l’installation.

Le calibre du DDR se choisit pour le tableau, en vérifiant son intensité assignée, les circuits aval et la coordination avec le disjoncteur de branchement, jamais pour le va-et-vient seul. L’exemple vise deux mécanismes 10 AX/250 V et un luminaire dont la charge doit respecter leurs notices. Rénovation, conducteurs absents ou incohérents, repiquage, voyant, double va-et-vient et pièces humides nécessitent une analyse particulière.

Avant remise sous tension, les connexions, l’absence de cuivre apparent, la terre et la fermeture des appareillages sont contrôlées. Ensuite viennent l’essai des deux commandes et le test du différentiel selon sa notice de maintenance. Un déclenchement impose de rechercher le défaut, sans réarmements répétés.

Zoom réglementaire : sécurité du logement et attestation

L’arrêté du 3 août 2016 encadre les installations électriques des bâtiments d’habitation neufs. Il fixe des objectifs de sécurité, notamment contre les contacts électriques et les risques d’incendie, avec du matériel adapté à son environnement. Son périmètre ne transforme pas le remplacement ponctuel d’un interrupteur ancien en rénovation complète du logement.

L’attestation visée par CONSUEL intervient notamment avant la première mise sous tension d’une installation neuve par le distributeur. Elle concerne aussi une installation entièrement rénovée lorsque le distributeur l’a mise hors tension à la demande du client pour ces travaux. Cette démarche se distingue du contrôle local d’un mécanisme remplacé.

Références électriques et périmètre applicable

La NF C 15-100 traite de la conception et de la réalisation des installations basse tension. Sa révision publiée en août 2024 forme une série de normes, dont la NF C 15-100-1 pour les exigences générales. L’édition retenue dépend du projet, de ses dates de référence et du cadre applicable aux travaux. Il faut distinguer ce référentiel technique du texte réglementaire : une nouvelle édition ne rend pas automatiquement tout logement ancien non conforme. La notice précise, pour sa part, les bornes et les conditions de pose du mécanisme choisi.

Identifier les conducteurs sans se fier uniquement aux couleurs

La phase alimente le contact commun du premier va-et-vient. Celui-ci établit le contact avec l’une des deux navettes. Le second mécanisme sélectionne à son tour une navette pour alimenter le retour lampe depuis son commun. C’est la continuité de ce chemin qui détermine l’allumage.

Le neutre rejoint le luminaire, directement ou par une boîte de dérivation selon l’architecture. Il ne commute pas par le contact standard du va-et-vient. La terre ne commute jamais : elle conserve sa fonction de protection. Le retour lampe est un conducteur actif commandé, pas un neutre.

Pour identifier le câblage du va-et-vient, il faut rapprocher le repérage sécurisé de l’installation et la notice. En rénovation, une couleur ne démontre ni l’origine ni la fonction d’un conducteur. Le nombre de fils dans une boîte ne suffit pas non plus : un repiquage ou un accessoire peut modifier cette observation.

Repérez les bornes à partir du marquage et de la notice du mécanisme choisi, car commun, navettes, voyant, témoin et double commande varient selon le fabricant et la gamme. La position physique d’une borne sur l’ancien appareil n’indique pas celle à utiliser sur le nouveau.

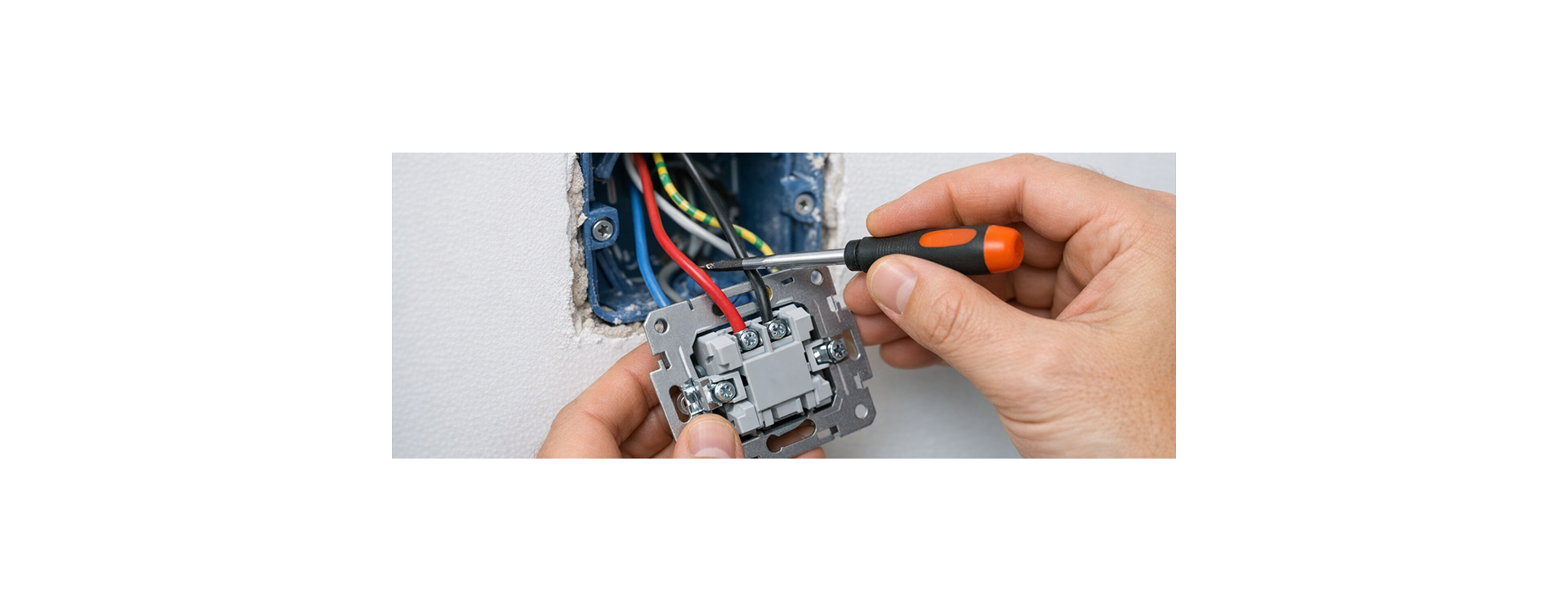

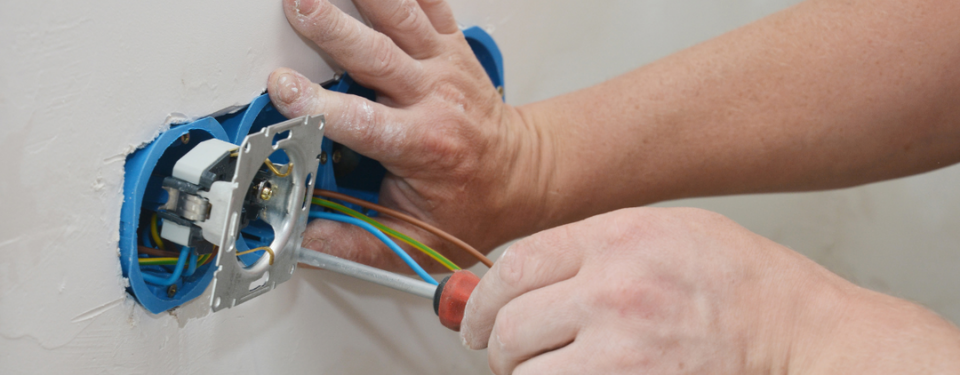

Raccorder deux va-et-vient : méthode conceptuelle et choix du mécanisme

Préparer le raccordement revient à valider cinq points : l’arrivée phase identifiée, les deux navettes reconnues entre les commandes, le retour lampe identifié, leur correspondance avec les fonctions indiquées dans la notice, puis la place disponible pour refermer correctement l’appareillage. Ces contrôles décrivent la logique du montage, sans imposer un ordre universel de bornes.

Un schéma électrique de va-et-vient sert à comprendre les relations entre fonctions. Tout schéma de principe doit porter la mention « bornes à vérifier sur la notice du mécanisme ». Pour câbler un va-et-vient réel, il faut aussi connaître les dérivations et les éventuelles reprises du circuit. Les conducteurs se rangent sans traction ni compression ; le mécanisme doit se fixer sans forcer. Le guide pour choisir une boîte d’encastrement adaptée aide à préparer cette vérification.

En intérieur, le Legrand Dooxie 600001 est un exemple de mécanisme à bornes automatiques, à compléter par une plaque. L’Eurohm Square 60201 constitue une autre option pour cette fonction. Le choix inclut la fixation et la finition correspondantes, sans présumer une compatibilité entre gammes.

Dans un garage ou un environnement exposé, le Schneider Mureva MUR37021, composable et annoncé IP55/IK08, demande un ensemble et une pose adaptés. Ces indices ne dispensent pas de vérifier l’emplacement autorisé, notamment dans une pièce contenant une douche ou une baignoire.

Un voyant de repérage et un témoin d’allumage n’ont pas la même fonction ; leur montage peut nécessiter le neutre ou un câblage particulier. Un double va-et-vient regroupe deux commandes distinctes, avec des conducteurs à identifier pour chacune. Copier le raccordement d’un modèle standard peut donc produire un fonctionnement anormal.

Diagnostiquer les erreurs fréquentes après branchement

Appareillages refermés, l’essai consiste à actionner alternativement les deux commandes dans les différentes positions. Chacune doit pouvoir changer l’état de la lampe. Le tableau donne des hypothèses de diagnostic, pas une preuve déduite du seul symptôme. Les contrôles de conducteurs se font hors tension, après sécurisation.

Erreur possible Symptôme observé Contrôle à réaliser hors tension
Commun et navette inversés Une commande fonctionne seulement dans certaines positions. Identifier le commun réel dans la notice et vérifier la continuité des navettes.
Retour lampe sur une navette Lampe éteinte ou fonctionnement incohérent. Identifier le départ vers le luminaire et sa correspondance avec le commun du second mécanisme.
Reprise sur un mauvais circuit Déclenchement, autre éclairage perturbé ou tension inattendue. Isoler l’installation concernée et faire vérifier la distribution avant toute reprise.
Fonction déduite d’une ancienne couleur Repérage contradictoire entre les boîtes. Vérifier l’origine et la destination réelles, puis faire réidentifier selon les règles applicables.
Conducteurs comprimés dans une boîte trop petite Mécanisme qui force ou faux contact. Contrôler volume, courbures, connexions et cuivre apparent ; adapter la boîte.
Voyant raccordé comme un contact standard Voyant inactif ou lampe faiblement allumée. Vérifier la notice de l’accessoire, le besoin de neutre et le montage prévu.
Troisième commande traitée comme un va-et-vient ordinaire Fonctionnement incohérent depuis trois endroits. Faire valider une architecture avec permutateur intermédiaire ou télérupteur.

Une fois la fonction et les contraintes de pose identifiées, comparez les mécanismes et leurs notices sur materiels-electriques.fr avant de choisir les finitions.

Précaution : ce guide explique un principe, pas un schéma d’exécution universel. Arrêtez l’intervention et faites vérifier par un électricien tout ancien câblage non établi, conducteur absent ou incohérent, boîte métallique ou trop petite, repiquage inexpliqué, disjonction, voyant ou troisième commande. Un luminaire de classe I sans terre effective ou une implantation en pièce humide exige également cette vérification avant de poursuivre.
