Pose de goulottes électriques

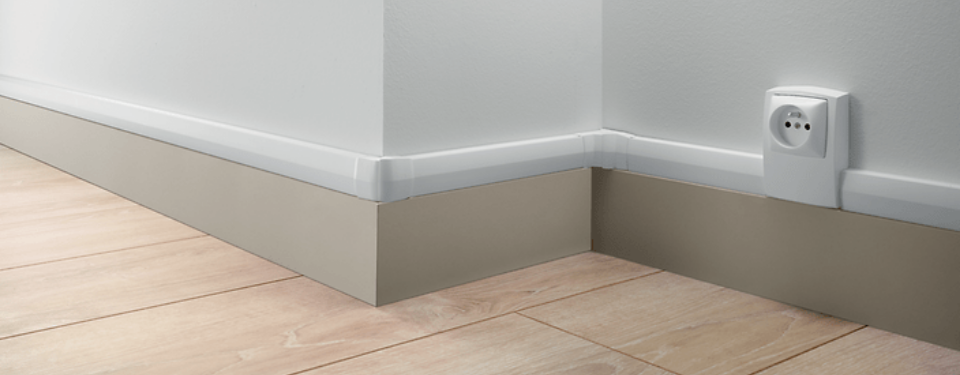

Ces profilés en PVC ou en aluminium se fixent directement sur vos murs, plafonds ou plinthes. Leur principal avantage ? Ils protègent vos câbles des chocs tout en offrant un rendu visuel propre. Dans un bureau, une cuisine ou un garage, les goulottes permettent de faire cheminer plusieurs circuits sans percer de trous importants dans vos cloisons.

La diversité des modèles disponibles s'adapte à tous les besoins : goulottes adhésives pour les petits câbles, modèles à clipser pour les installations temporaires, ou encore goulottes vissées pour les passages intensifs. Certaines intègrent même des cloisons pour séparer les circuits courants faibles et courants forts.

Choisir le bon type de goulotte selon votre installation

Le choix de votre goulotte dépend principalement de trois critères : l'environnement d'installation, le nombre de câbles à faire passer et l'esthétique souhaitée. Pour une installation domestique classique, les goulottes en PVC blanc de 20x12 mm suffisent amplement pour deux ou trois câbles de section standard.

Dans les environnements humides comme les salles de bains ou les cuisines, optez pour des goulottes étanches avec un indice de protection IP adapté. Les modèles en aluminium résistent mieux aux variations de température et conviennent aux installations extérieures ou dans les locaux techniques.

La largeur de la goulotte se calcule en fonction du nombre et de la section des câbles. Comptez environ 40% de taux de remplissage maximum pour permettre une pose aisée et respecter les normes de sécurité. Une goulotte 40x20 mm peut accueillir confortablement 4 à 6 câbles de 2,5 mm² selon leur type.

Les différents systèmes de fixation :

• Goulottes adhésives : idéales pour les surfaces lisses et les installations légères
• Goulottes à clipser : parfaites pour les installations temporaires ou évolutives
• Goulottes vissées : recommandées pour les passages intensifs et les environnements exigeants
• Goulottes magnétiques : pratiques sur les surfaces métalliques

Outils et matériel nécessaires pour la pose

Avant de commencer votre installation, rassemblez les outils indispensables. Une scie à métaux ou une scie égoïne fine vous permettra de découper vos goulottes aux bonnes dimensions. Un mètre ruban et un crayon serviront au traçage précis de votre parcours.

Pour la fixation, prévoyez une perceuse avec des forets adaptés à votre type de mur, des chevilles et des vis correspondantes. Un niveau à bulle garantira un rendu parfaitement horizontal ou vertical. N'oubliez pas un tournevis adapté aux vis choisies et éventuellement un pistolet à colle pour les goulottes adhésives.

Côté sécurité, équipez-vous de lunettes de protection lors des découpes et de gants pour manipuler les profilés. Un détecteur de métaux vous aidera à repérer les canalisations ou câbles existants dans les murs avant le perçage.

Liste du matériel de base :

• Goulottes de la longueur et section adaptées
• Angles et raccords selon le parcours
• Embouts de finition pour les extrémités
• Fixations appropriées au support
• Colle spéciale PVC si nécessaire

Préparation et traçage du parcours

La réussite de votre installation commence par une préparation minutieuse du parcours. Commencez par nettoyer soigneusement les surfaces de pose pour assurer une bonne adhérence. Dégraissez si nécessaire avec un chiffon imbibé d'alcool à brûler.

Tracez ensuite le parcours complet en respectant les angles droits et en évitant les zones de passage fréquent. Utilisez un cordeau à tracer pour les longues distances afin d'obtenir des lignes parfaitement droites. Marquez l'emplacement des fixations tous les 40 à 50 cm selon le poids et la rigidité de votre goulotte.

Vérifiez la faisabilité du parcours en tenant compte des obstacles comme les prises existantes, les interrupteurs ou les éléments de décoration. Prévoyez les passages d'angles avec les raccords appropriés pour éviter les découpes complexes.

Cette phase de préparation vous permet aussi d'optimiser le nombre de goulottes nécessaires et de prévoir les chutes utilisables pour les petits tronçons. Un plan sommaire dessiné sur papier vous aidera à visualiser l'ensemble et à calculer précisément vos besoins.

Techniques de découpe et d'assemblage

La découpe des goulottes demande de la précision pour obtenir des assemblages nets. Utilisez une scie à métaux à denture fine pour éviter les éclats, surtout sur les modèles en PVC. Placez la goulotte sur un support stable et sciez d'un mouvement régulier sans forcer.

Pour les angles, deux techniques s'offrent à vous : l'utilisation d'accessoires d'angle spécifiques ou la découpe en onglet à 45°. Les accessoires d'angle offrent un rendu plus professionnel et une meilleure protection des câbles. La découpe en onglet demande plus de précision mais permet des économies sur les petites installations.

Lors de l'assemblage, vérifiez que les découpes s'emboîtent parfaitement avant la fixation définitive. Un léger ponçage des arêtes vives améliore la qualité d'assemblage et facilite le passage des câbles. Utilisez une lime fine pour ajuster les découpes si nécessaire.

Les raccords entre goulottes doivent être parfaitement alignés pour maintenir une protection continue des câbles. Un décalage même minime peut créer des points d'accrochage gênants lors du tirage des câbles ou fragiliser l'ensemble de l'installation.

Installation pas à pas : fixation et pose

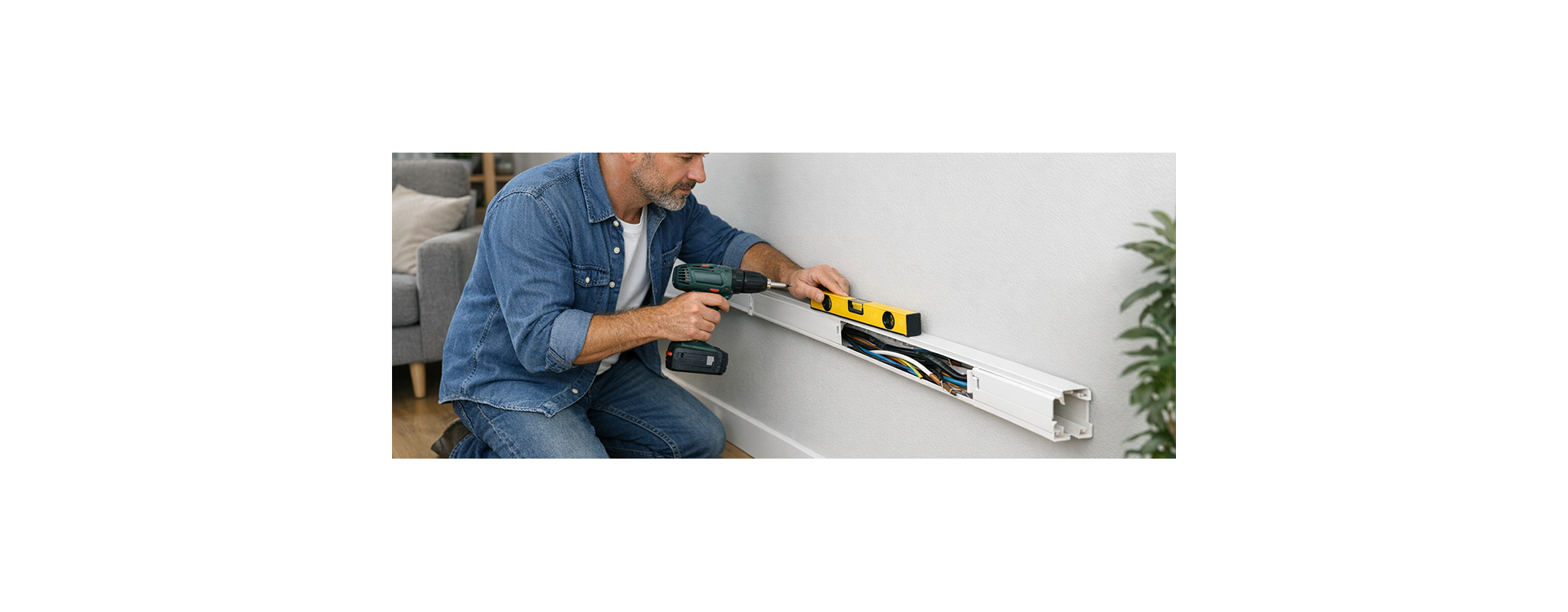

Commencez l'installation par le point le plus contraignant, généralement près du tableau électrique ou d'un équipement fixe. Positionnez la première goulotte en respectant votre traçage et vérifiez l'horizontalité ou la verticalité avec votre niveau.

Marquez l'emplacement des trous de fixation à travers les perforations prévues sur la goulotte. Percez aux points marqués en adaptant le diamètre du foret à vos chevilles. Évitez de percer trop profondément pour ne pas fragiliser le support.

Insérez les chevilles et vissez progressivement en vérifiant régulièrement l'alignement. Ne serrez pas excessivement pour éviter de déformer la goulotte, particulièrement sur les modèles en PVC qui peuvent se voiler sous la contrainte.

Poursuivez l'installation tronçon par tronçon en assemblant les raccords au fur et à mesure. Vérifiez la continuité de l'alignement à chaque étape. Les goulottes adhésives se posent plus rapidement mais demandent une surface parfaitement propre et lisse.

Étapes de pose détaillées :

1. Nettoyage et préparation du support
2. Traçage et marquage des fixations
3. Perçage et pose des chevilles
4. Fixation progressive de la goulotte
5. Vérification de l'alignement et ajustements

Passage des câbles et finitions

Le passage des câbles s'effectue avant la fermeture définitive de la goulotte. Tirez les câbles sans les tendre excessivement pour éviter les contraintes mécaniques. Respectez les rayons de courbure minimaux indiqués par le fabricant, particulièrement important pour les câbles de données.

Séparez les différents types de câbles selon les normes en vigueur : les circuits courants forts (230V) doivent être isolés des circuits courants faibles (téléphone, internet, antenne). Utilisez des cloisons intégrées ou des goulottes séparées selon votre installation.

Une fois les câbles en place, procédez à la fermeture des goulottes en emboîtant ou clipsant le couvercle. Vérifiez que tous les câbles sont correctement positionnés et qu'aucun ne dépasse. Les embouts de finition donnent un aspect professionnel aux extrémités.

Les finitions incluent également le nettoyage des traces de colle ou de crayon et la vérification de la bonne fermeture de tous les tronçons. Un joint silicone peut être nécessaire dans les environnements humides pour assurer l'étanchéité.

Erreurs courantes à éviter

L'erreur la plus fréquente consiste à sous-dimensionner la goulotte par rapport au nombre de câbles à faire passer. Un taux de remplissage excessif complique la pose et peut endommager les câbles lors du tirage. Prévoyez toujours une marge pour d'éventuels ajouts futurs.

Le non-respect des rayons de courbure constitue une autre erreur classique, particulièrement critique pour les câbles de données qui perdent leurs performances avec des courbures trop prononcées. Utilisez des accessoires d'angle appropriés plutôt que de forcer les câbles dans des angles vifs.

La fixation insuffisante provoque des affaissements inesthétiques et peut endommager les câbles par friction. Respectez les distances de fixation recommandées par le fabricant et adaptez-les au poids de votre installation.

Enfin, négliger la préparation du support entraîne des problèmes d'adhérence pour les goulottes collées ou des fixations défaillantes sur les murs friables. Testez toujours la solidité de votre support avant la pose définitive.

Normes et réglementations à respecter

La pose de goulottes électriques doit respecter la norme NF C 15-100 qui régit les installations électriques domestiques. Cette norme impose notamment la séparation des circuits courants forts et courants faibles, ainsi que des distances minimales avec les autres réseaux.

Dans les locaux humides, utilisez des goulottes avec un indice de protection IP adapté : IP44 minimum pour les salles de bains, IP55 pour les installations extérieures. Vérifiez que votre matériel porte bien le marquage CE garantissant sa conformité européenne.

La hauteur de pose des goulottes suit les mêmes règles que les câbles apparents : minimum 1,80 m dans les locaux accessibles au public, 2,25 m dans les volumes de sécurité des salles de bains. Ces hauteurs peuvent être réduites si la goulotte offre une protection mécanique suffisante.

Pour les installations professionnelles, des normes spécifiques peuvent s'appliquer selon le secteur d'activité. Consultez toujours un professionnel qualifié pour les installations complexes ou les environnements réglementés.

Maintenance et évolution de votre installation

L'avantage principal des goulottes réside dans leur facilité de maintenance. Contrairement aux câbles encastrés, vous pouvez facilement ajouter ou retirer des conducteurs sans travaux importants. Planifiez des vérifications visuelles régulières pour détecter d'éventuels desserrages ou détériorations.

Le nettoyage s'effectue simplement avec un chiffon humide et un détergent doux. Évitez les solvants agressifs qui peuvent fragiliser le PVC. Dans les environnements poussiéreux, un dépoussiérage régulier maintient l'aspect esthétique de votre installation.

L'évolution de votre installation électrique devient simple avec les goulottes : ajout de prises, modification de circuits, installation de nouveaux équipements. Gardez quelques accessoires de rechange pour les extensions futures.

Si vous devez percer près d'une goulotte existante, utilisez un détecteur de câbles pour localiser précisément les conducteurs et éviter tout risque de perforation accidentelle.

Votre installation électrique mérite une finition professionnelle

La pose de goulottes électriques transforme une installation visible en solution esthétique et pratique. Cette technique accessible aux bricoleurs avertis demande néanmoins rigueur et respect des normes de sécurité.
