La liaison équipotentielle salle de bain constitue une protection fondamentale contre les risques d'électrocution dans les locaux humides. Ce dispositif de sécurité relie électriquement toutes les masses métalliques accessibles pour éviter l'apparition de différences de potentiel dangereuses entre les éléments conducteurs.
Concrètement, cette liaison évite qu'une personne ne subisse un choc électrique en touchant simultanément deux éléments métalliques présentant des potentiels électriques différents. Dans une salle de bain, où l'eau augmente considérablement la conductivité du corps humain, ce risque devient particulièrement critique.
L'obligation d'installer une liaison équipotentielle découle de la norme NF C 15-100, qui impose cette protection dans tous les locaux contenant une baignoire ou une douche. Cette exigence vise à ramener toutes les masses métalliques au même potentiel électrique, éliminant ainsi les risques de différence de tension.
Le principe physique repose sur la loi d'Ohm : si deux éléments métalliques présentent le même potentiel électrique, aucun courant ne peut circuler entre eux, même en cas de défaut d'isolement. Cette égalisation des potentiels protège efficacement contre les contacts indirects, principale cause d'accidents électriques dans les salles de bain.
La liaison équipotentielle ne remplace pas les autres protections électriques comme les dispositifs différentiels, mais les complète pour créer un système de sécurité redondant. Cette approche multicouche garantit une protection optimale des occupants, même en cas de défaillance d'un des dispositifs de sécurité.
La norme NF C 15-100 définit précisément les éléments qui doivent être reliés à la liaison équipotentielle. Tous les éléments conducteurs accessibles situés dans les volumes de sécurité de la salle de bain doivent être raccordés, qu'ils soient alimentés électriquement ou non.
Les canalisations métalliques d'eau chaude, d'eau froide et d'évacuation constituent les premiers éléments à raccorder. Ces conduites, souvent en cuivre ou en acier, peuvent devenir conductrices en cas de défaut électrique sur un appareil raccordé au réseau d'eau.
Les huisseries métalliques, corps de baignoire en fonte ou en acier, receveurs de douche métalliques et tout autre élément métallique accessible doivent également être reliés. Cette exigence s'applique même aux éléments décoratifs métalliques fixes comme les porte-serviettes, barres d'appui ou luminaires avec parties métalliques accessibles.
Éléments obligatoirement raccordés :
Les canalisations en matériaux synthétiques (PVC, PER) ne nécessitent pas de raccordement direct, mais leurs accessoires métalliques comme les robinets ou les siphons doivent être reliés s'ils sont accessibles au toucher.
Attention particulière aux installations de chauffage : les radiateurs électriques et sèche-serviettes doivent être raccordés même s'ils disposent déjà d'une mise à la terre par leur alimentation électrique.
La salle de bain est divisée en volumes de sécurité numérotés de 0 à 3, chacun ayant ses propres exigences en matière de liaison équipotentielle. Cette classification détermine les contraintes d'installation et les types d'équipements autorisés selon leur distance des points d'eau.
Le volume 0 correspond à l'intérieur de la baignoire ou du receveur de douche. Aucun équipement électrique n'y est autorisé, mais le corps de baignoire métallique doit impérativement être raccordé à la liaison équipotentielle pour éviter tout risque de tension.
Le volume 1 s'étend verticalement au-dessus du volume 0 jusqu'à 2,25 mètres de hauteur. Les exigences de liaison équipotentielle y sont maximales, avec raccordement obligatoire de tous les éléments conducteurs accessibles, y compris les plus petits accessoires métalliques.
Le volume 2 englobe une zone de 60 centimètres autour du volume 1. La liaison équipotentielle reste obligatoire pour tous les éléments métalliques importants, mais certaines exceptions peuvent s'appliquer pour les petits accessoires décoratifs.
Distances de sécurité à respecter :
Au-delà du volume 2, les contraintes s'allègent mais la liaison équipotentielle reste recommandée pour tous les gros éléments métalliques comme les radiateurs ou les évacuations principales.

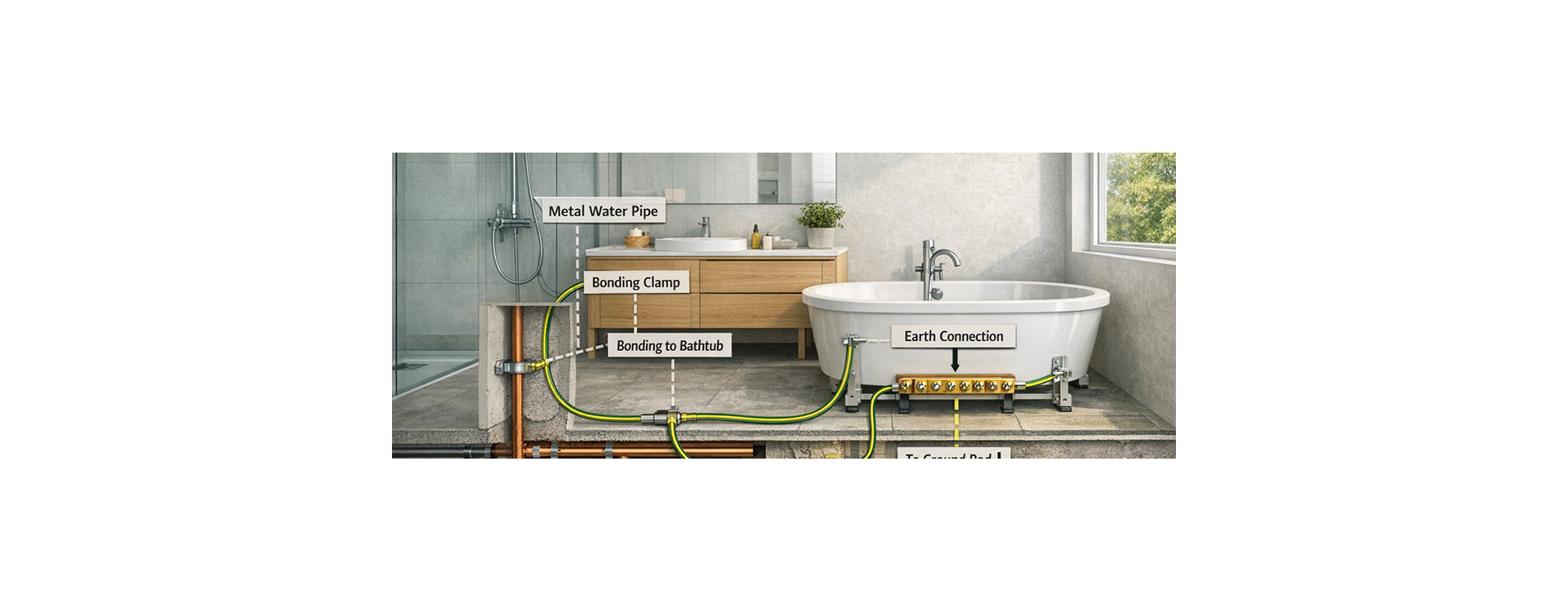

L'installation d'une liaison équipotentielle salle de bain nécessite des composants spécifiques normalisés pour garantir une connexion fiable et durable. Le cœur du système repose sur une barrette de terre, généralement en laiton, qui centralise toutes les connexions équipotentielles.
Cette barrette doit présenter une section minimale adaptée au nombre de connexions prévues. Pour une salle de bain standard, une barrette 6x32 mm avec 6 à 10 bornes suffit généralement. Les modèles professionnels intègrent des bornes à vis inoxydables et un marquage indélébile pour identifier chaque circuit.
Les conducteurs de liaison utilisent exclusivement du cuivre de section minimale 2,5 mm² pour les liaisons principales et 1,5 mm² pour les liaisons secondaires courtes. Ces conducteurs, généralement de couleur vert-jaune, doivent résister à la corrosion et maintenir une conductivité parfaite dans le temps.
Matériel indispensable :
Les colliers de connexion sur canalisations doivent assurer un contact électrique parfait tout en résistant à l'oxydation. Les modèles à vis inoxydables avec dents de contact se révèlent les plus fiables pour les installations pérennes.
L'outillage comprend une pince à sertir pour les cosses, un multimètre pour vérifier la continuité électrique, et des outils de perçage adaptés aux différents supports rencontrés dans la salle de bain.
L'installation débute impérativement par la coupure générale de l'alimentation électrique et la vérification de l'absence de tension sur tous les circuits de la salle de bain. Cette précaution élémentaire vous protège contre tout risque d'électrocution pendant les travaux.
Identifiez et recensez tous les éléments métalliques accessibles nécessitant un raccordement. Tracez le parcours optimal des liaisons en privilégiant les cheminements discrets et en évitant les zones de passage fréquent ou les contraintes mécaniques.
Installez la barrette équipotentielle dans un endroit accessible mais discret, généralement sous le lavabo ou près du tableau électrique si celui-ci se trouve dans la salle de bain. Fixez-la solidement au mur avec des chevilles adaptées au support.
Procédez au raccordement des canalisations en installant les colliers de connexion aux endroits les plus accessibles. Serrez fermement ces colliers pour assurer un contact électrique parfait, puis raccordez les conducteurs verts-jaunes à la barrette équipotentielle.
Ordre de raccordement recommandé :
Chaque connexion doit être étiquetée pour faciliter les contrôles futurs et la maintenance. Utilisez des étiquettes résistantes à l'humidité mentionnant l'élément raccordé et la date d'installation.
La liaison équipotentielle de la salle de bain doit impérativement être raccordée à la prise de terre générale du logement pour assurer son efficacité. Ce raccordement s'effectue généralement via le conducteur principal de protection (PE) du circuit alimentant la salle de bain.
Dans les installations récentes, ce raccordement s'effectue directement au niveau du tableau électrique principal. Un conducteur de section 6 mm² minimum relie la barrette équipotentielle à la borne de terre principale, garantissant une liaison de très faible résistance.
Pour les installations anciennes nécessitant une mise en conformité, plusieurs solutions techniques permettent d'établir cette connexion. L'intervention d'un électricien professionnel devient souvent nécessaire pour adapter le raccordement aux contraintes existantes.
La résistance de cette liaison terre ne doit pas dépasser quelques ohms pour garantir son efficacité. Une mesure de contrôle avec un ohmmètre spécialisé valide la qualité de l'installation avant la mise en service.
Vérifiez également que la prise de terre générale du logement présente une résistance conforme aux exigences réglementaires (généralement inférieure à 100 ohms en résidentiel). Une terre défaillante compromet l'efficacité de toute la protection équipotentielle.
Une fois l'installation terminée, plusieurs contrôles permettent de valider la conformité et l'efficacité de votre liaison équipotentielle. Ces vérifications, indispensables avant la remise en service, garantissent la sécurité des utilisateurs.
Contrôlez visuellement toutes les connexions pour vous assurer de leur bon serrage et de l'absence d'oxydation. Les colliers sur canalisations doivent présenter un contact ferme sans déformation excessive des tubes.
Mesurez la résistance entre chaque élément raccordé et la barrette équipotentielle avec un ohmmètre. Cette résistance ne doit pas dépasser 2 ohms selon la norme NF C 15-100, confirmant la qualité de chaque liaison.
Vérifiez la continuité électrique entre tous les éléments métalliques raccordés. Cette mesure, effectuée entre deux points quelconques du réseau équipotentiel, doit indiquer une résistance quasi nulle.
Points de contrôle essentiels :
Documentez ces mesures pour constituer un dossier de conformité, particulièrement utile lors des contrôles réglementaires ou des expertises d'assurance. Photographiez l'installation terminée pour faciliter les interventions futures.
L'oubli de certains éléments métalliques constitue l'erreur la plus fréquente lors de l'installation d'une liaison équipotentielle. Les petits accessoires comme les porte-savons métalliques, barres d'appui ou même les vis de fixation apparentes peuvent créer des points de danger s'ils ne sont pas raccordés.
Le mauvais dimensionnement des conducteurs représente une autre erreur critique. L'utilisation de sections insuffisantes ou de matériaux inadaptés compromet l'efficacité de la protection et peut créer des points d'échauffement dangereux.
Les connexions mal serrées ou réalisées avec des matériaux incompatibles génèrent de la corrosion galvanique, dégradant progressivement la qualité de la liaison. Utilisez exclusivement des matériaux compatibles entre eux et des couples de serrage appropriés.
Ne négligez jamais le raccordement à la terre générale, même si la liaison équipotentielle locale semble fonctionnelle. Sans cette connexion, l'efficacité de la protection reste limitée et ne respecte pas les exigences normatives.
Erreurs à absolument éviter :
Évitez les raccordements sur des surfaces peintes ou oxydées qui compromettent la qualité du contact électrique. Décapez soigneusement les surfaces de contact avant installation pour garantir une conductivité optimale.
La liaison équipotentielle salle de bain nécessite une surveillance régulière pour maintenir son efficacité dans le temps. L'humidité constante et les variations de température peuvent affecter la qualité des connexions, particulièrement sur les éléments exposés.
Inspectez visuellement l'installation au moins une fois par an, en recherchant les traces d'oxydation, de corrosion ou de desserrage des connexions. Les colliers sur canalisations sont particulièrement sensibles aux dilatations thermiques et peuvent nécessiter un resserrage périodique.
Vérifiez le bon état des conducteurs, notamment dans les passages où ils peuvent subir des contraintes mécaniques. Remplacez immédiatement tout conducteur présentant des signes de détérioration ou de rupture de brins.
Lors de modifications de la salle de bain (remplacement d'équipements, ajout d'accessoires métalliques), adaptez la liaison équipotentielle en conséquence. Tout nouvel élément métallique accessible doit être raccordé selon les mêmes exigences que l'installation d'origine.
Documentez toutes les interventions de maintenance et les modifications apportées. Cette traçabilité facilite les contrôles futurs et permet de suivre l'évolution de l'installation dans le temps.
La liaison équipotentielle fait l'objet de contrôles stricts lors des vérifications d'installations électriques. Le Consuel (Comité National pour la Sécurité des Usagers de l'Électricité) vérifie systématiquement la présence et la conformité de cette protection lors de la mise en service.
Les diagnostics électriques obligatoires pour la vente ou la location incluent également un contrôle de la liaison équipotentielle. L'absence ou la non-conformité de cette protection constitue un point critique nécessitant une remise en état avant toute transaction.
Les assurances habitation peuvent refuser la prise en charge de sinistres liés à des défauts électriques si l'installation ne respecte pas les normes en vigueur. La liaison équipotentielle figure parmi les dispositifs de sécurité dont la conformité peut être exigée.
En cas d'accident corporel, la responsabilité civile et pénale du propriétaire ou de l'installateur peut être engagée si l'enquête révèle une installation non conforme. Cette dimension juridique renforce l'importance du respect scrupuleux des exigences normatives.
Contextes de contrôle obligatoire :
La tenue d'un dossier technique complet facilite ces contrôles et démontre la bonne foi du propriétaire en cas de litige. Conservez tous les documents relatifs à l'installation et à sa maintenance.
La liaison équipotentielle salle de bain représente un investissement sécuritaire essentiel qui protège votre famille contre les risques d'électrocution. Cette installation technique, bien que complexe, garantit une protection efficace lorsqu'elle respecte scrupuleusement les exigences normatives.
