Comment installer et brancher une sortie de câble pour chauffe-eau ?

Qu'est-ce qu'une sortie de câble chauffe-eau et pourquoi l'utiliser ?

La sortie de câble pour chauffe-eau constitue un point de connexion électrique spécialisé qui permet de raccorder votre ballon d'eau chaude à l'installation électrique en toute sécurité. Ce dispositif remplace avantageusement une prise de courant classique pour les équipements de forte puissance installés de façon permanente.

Contrairement à une prise standard, la sortie de câble évite les risques de débranchement accidentel et offre une connexion plus fiable pour des équipements fonctionnant en continu. Cette solution technique, largement répandue dans les installations professionnelles, garantit une sécurité optimale.

Le principe repose sur une boîte de raccordement étanche contenant les connexions électriques protégées des projections d'eau et de l'humidité. Cette protection s'avère particulièrement importante dans les locaux techniques souvent exposés à ces contraintes environnementales.

L'installation d'une sortie de câble respecte parfaitement les exigences de la norme NF C 15-100 qui impose un circuit spécialisé pour les chauffe-eau. Cette conformité réglementaire sécurise votre installation et facilite les contrôles officiels.

Cette solution présente également des avantages esthétiques en évitant la présence d'une prise et d'une fiche apparentes, particulièrement appréciable dans les espaces réduits comme les placards techniques.

Exigences réglementaires et normes applicables

La norme NF C 15-100 définit précisément les conditions d'installation d'une sortie de câble pour chauffe-eau, imposant des règles strictes pour garantir la sécurité des personnes et la fiabilité de l'installation électrique.

Le circuit d'alimentation doit être exclusivement dédié au chauffe-eau, interdit de partage avec d'autres équipements. Cette exigence évite les surcharges et facilite la maintenance en isolant complètement l'appareil lors d'interventions.

La protection différentielle 30 mA devient obligatoire, assurée par un interrupteur différentiel type AC adapté aux charges résistives traditionnelles des chauffe-eau. Cette protection détecte les fuites de courant vers la terre et coupe automatiquement l'alimentation.

Le disjoncteur de protection, généralement calibré à 20A, protège contre les surintensités et courts-circuits. Son calibrage doit correspondre à la section des conducteurs utilisés (2,5 mm² pour 20A) selon les correspondances normalisées.

Exigences normatives essentielles :

Circuit spécialisé dédié au chauffe-eau uniquement
Protection différentielle 30 mA type AC obligatoire
Disjoncteur 20A pour section 2,5 mm²
Hauteur d'installation minimum 40 cm du sol fini
Indice de protection IP44 minimum en local humide
Liaison équipotentielle si présence de canalisations métalliques

La hauteur de pose à 40 cm du sol fini respecte les contraintes d'accessibilité tout en évitant les projections d'eau lors du nettoyage ou en cas de fuite de l'appareil.

Matériel nécessaire pour l'installation

L'installation d'une sortie de câble pour chauffe-eau nécessite des composants spécifiques adaptés aux contraintes électriques et environnementales de ce type d'équipement. La qualité du matériel conditionne la fiabilité et la longévité de l'installation.

La boîte de raccordement constitue l'élément central du dispositif. Choisissez un modèle étanche IP44 minimum, résistant à l'humidité et aux projections d'eau. Les boîtes en matière thermoplastique offrent une excellente résistance aux variations de température.

Le couvercle de la sortie de câble doit permettre le passage étanche du câble d'alimentation du chauffe-eau. Les modèles avec presse-étoupe intégré facilitent l'installation tout en garantissant l'étanchéité.

Les connecteurs de raccordement doivent supporter le courant nominal du chauffe-eau (généralement 15 à 20A) et résister à l'environnement humide. Privilégiez les bornes automatiques Wago ou similaires, plus fiables que les dominos traditionnels.

Liste du matériel indispensable :

Boîte d'encastrement Ø67 mm avec griffes de fixation
Sortie de câble étanche IP44 avec presse-étoupe
Câble d'alimentation 3G2,5 mm² (phase, neutre, terre)
Connecteurs de raccordement 20A (bornes Wago ou dominos)
Scie-cloche Ø67 mm pour perçage mural
Gaine de protection selon parcours (ICTA ou IRL)

Prévoyez également l'outillage de base : tournevis isolés, pince à dénuder, niveau à bulle et perceuse avec forets adaptés au support mural.

Choix de l'emplacement et contraintes d'installation

L'emplacement de la sortie de câble pour chauffe-eau doit concilier accessibilité pour la maintenance, respect des contraintes réglementaires et optimisation du parcours des câbles d'alimentation.

La hauteur réglementaire de 40 cm minimum au-dessus du sol fini s'impose pour éviter les projections d'eau et faciliter les interventions. Cette cote se mesure depuis le centre de la sortie de câble jusqu'au sol définitivement fini.

Positionnez la sortie de câble à proximité immédiate du chauffe-eau pour minimiser la longueur du câble de raccordement. Une distance excessive créerait des contraintes mécaniques et compliquerait les interventions futures.

Évitez les emplacements exposés aux projections directes d'eau ou aux contraintes mécaniques. La sortie ne doit jamais se situer dans l'axe d'ouverture d'une vanne ou dans une zone de passage fréquent.

Critères de choix de l'emplacement :

Respect de la hauteur minimale 40 cm du sol
Proximité du chauffe-eau (câble andlt; 1,5 mètre)
Accessibilité pour maintenance et contrôles
Protection contre projections et chocs mécaniques
Parcours optimisé depuis le tableau électrique
Respect des volumes de sécurité si local de bain

Dans les locaux humides, respectez scrupuleusement les volumes de sécurité définis par la norme pour éviter tout risque d'électrocution.

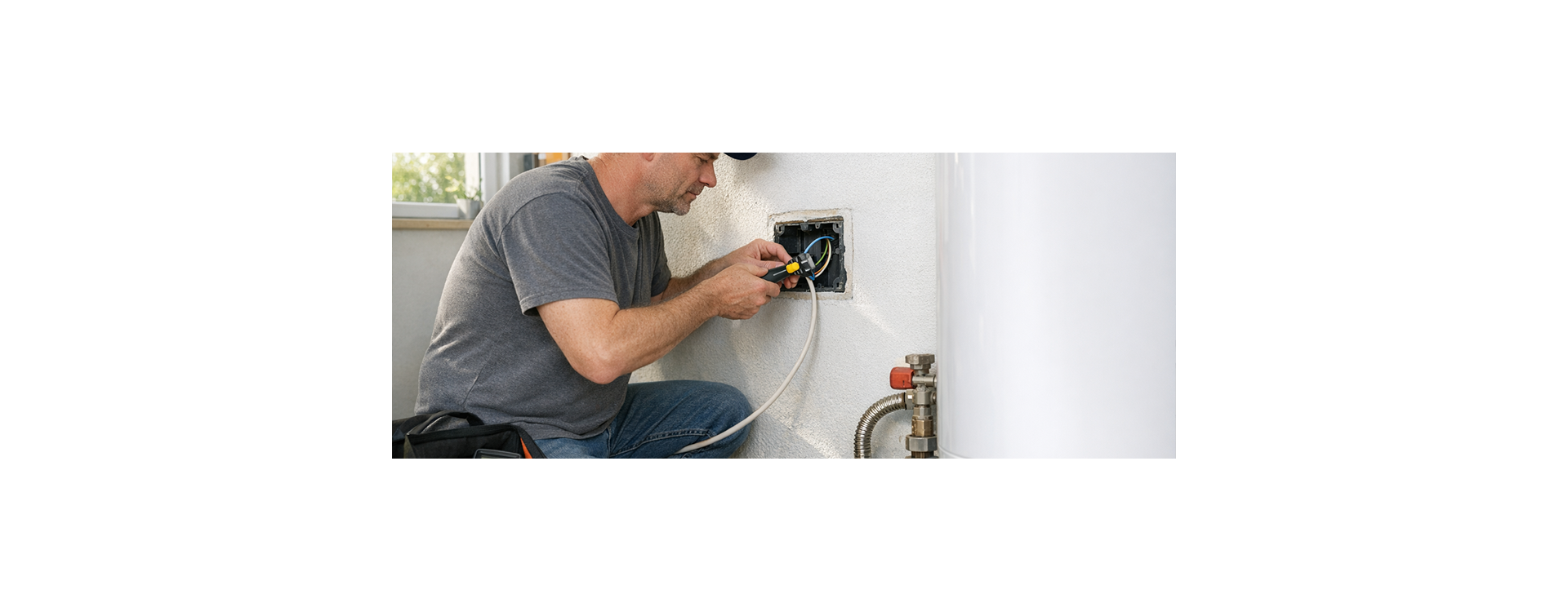

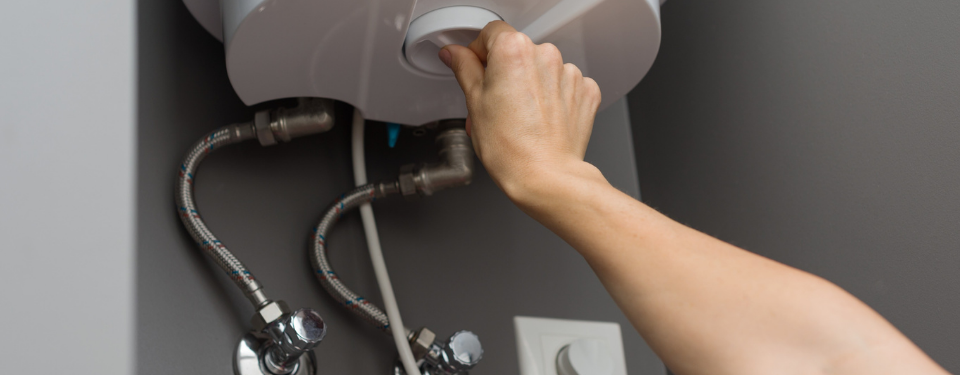

Installation pas à pas de la sortie de câble

L'installation d'une sortie de câble pour chauffe-eau nécessite une méthode rigoureuse pour garantir la sécurité et la conformité de l'intervention. Chaque étape doit être réalisée avec précision pour éviter les malfaçons.

Commencez impérativement par couper l'alimentation générale au disjoncteur principal et vérifiez l'absence de tension avec un testeur. Cette précaution fondamentale vous protège contre tout risque d'électrocution pendant les travaux.

Tracez l'emplacement de la boîte d'encastrement en respectant la hauteur réglementaire et l'alignement avec les autres équipements électriques. Utilisez un niveau pour garantir la parfaite horizontalité du dispositif.

Percez le support avec une scie-cloche Ø67 mm en adaptant la vitesse selon la nature du mur (béton, brique, cloison). Nettoyez soigneusement le trou pour faciliter l'encastrement de la boîte.

Séquence d'installation détaillée :

Coupure générale et vérification absence de tension
Traçage et marquage de l'emplacement (hauteur 40 cm)
Perçage du support avec scie-cloche Ø67 mm
Passage du câble d'alimentation depuis le tableau
Encastrement et fixation de la boîte (griffes + vis)
Raccordement des conducteurs selon le code couleur
Installation de la sortie de câble avec presse-étoupe
Vérification et tests avant remise sous tension

Respectez scrupuleusement le code couleur normalisé : rouge ou marron pour la phase, bleu pour le neutre, vert-jaune pour la terre.

Raccordement électrique et schéma de branchement

Le raccordement électrique de la sortie de câble pour chauffe-eau suit un schéma précis qui garantit la sécurité et la conformité de l'installation. Cette étape critique nécessite une attention particulière aux connexions.

Le circuit d'alimentation part du tableau électrique avec un disjoncteur 20A protégeant un câble 3G2,5 mm². Ce câble, composé de trois conducteurs (phase, neutre, terre), alimente directement la sortie de câble sans dérivation intermédiaire.

Dans la boîte de raccordement, connectez les arrivées d'alimentation aux départs vers le chauffe-eau en respectant les correspondances : phase à phase, neutre à neutre, terre à terre. Utilisez des connecteurs adaptés au courant nominal.

Le contacteur jour/nuit, s'il équipe votre installation, s'intercale sur le conducteur de phase entre le tableau et la sortie de câble. Cette configuration permet la commutation automatique selon les tarifs heures pleines/heures creuses.

Schéma de raccordement type :

Tableau électrique → Disjoncteur 20A → [Contacteur J/N] → Sortie de câble → Chauffe-eau
     |                    |                    |              |
   Phases           Phase commutée      Connexions dans    Alimentation
   Neutre              Neutre           boîte étanche      équipement
   Terre               Terre                Terre              Terre

Vérifiez systématiquement la continuité de la terre avec un multimètre avant la mise sous tension pour garantir l'efficacité de la protection.

Tests et vérifications de conformité

Une fois l'installation terminée, plusieurs tests permettent de valider la conformité et la sécurité de votre sortie de câble pour chauffe-eau. Ces vérifications, indispensables avant la mise en service, détectent d'éventuelles anomalies.

Contrôlez visuellement la qualité de tous les raccordements électriques pour vous assurer de leur bon serrage et de l'absence de conducteurs dénudés. Les connexions mal serrées provoquent des échauffements dangereux.

Mesurez la résistance d'isolement entre les conducteurs actifs et la terre avec un mégohmmètre. Cette valeur, supérieure à 1 mégohm, confirme l'absence de défaut d'isolement sur l'installation.

Testez la continuité du conducteur de terre depuis la sortie de câble jusqu'à la borne de terre du tableau électrique. Cette vérification garantit l'efficacité de la protection contre les contacts indirects.

Vérifiez le fonctionnement du disjoncteur de protection et du différentiel en simulant des défauts contrôlés. Ces dispositifs doivent se déclencher selon leurs caractéristiques nominales.

Tests de conformité obligatoires :

Contrôle visuel de tous les raccordements
Mesure d'isolement (andgt; 1 MΩ entre phase et terre)
Vérification continuité du circuit de terre
Test du différentiel avec bouton test
Fonctionnement du disjoncteur de protection
Étanchéité de la sortie de câble (projection d'eau)

Documentez ces contrôles pour constituer un dossier de conformité, particulièrement utile lors des vérifications réglementaires.

Maintenance et évolution de l'installation

La maintenance de votre sortie de câble pour chauffe-eau garantit la pérennité et la sécurité de l'installation dans le temps. Cette surveillance préventive détecte les dégradations avant qu'elles ne deviennent critiques.

Contrôlez annuellement l'état de la sortie de câble et de ses raccordements, recherchant les traces d'oxydation, d'échauffement ou de détérioration. L'environnement humide accélère la corrosion des éléments métalliques.

Vérifiez l'étanchéité du presse-étoupe et du couvercle pour maintenir la protection contre l'humidité. Un défaut d'étanchéité compromet la sécurité électrique et peut endommager les connexions internes.

Testez mensuellement le différentiel avec son bouton test pour vous assurer de son bon fonctionnement. Cette manipulation, simple mais essentielle, valide l'efficacité de la protection contre les fuites de courant.

Lors du remplacement du chauffe-eau, profitez de l'intervention pour contrôler l'état complet de l'installation électrique et moderniser les composants si nécessaire.

Programme de maintenance recommandé :

Contrôle visuel annuel de la sortie et raccordements
Test mensuel du différentiel (bouton test)
Vérification étanchéité (projections, infiltrations)
Contrôle serrage des connexions (tous les 2 ans)
Mesure d'isolement périodique (tous les 5 ans)

Cette maintenance préventive évite les pannes inopinées et prolonge la durée de vie de votre installation.

Avantages par rapport aux autres solutions

La sortie de câble pour chauffe-eau présente de nombreux avantages par rapport aux solutions alternatives comme les prises de courant ou les raccordements directs. Cette comparaison technique guide votre choix d'installation.

Comparée à une prise de courant, la sortie de câble élimine les risques de débranchement accidentel et offre une connexion plus fiable. L'absence de fiche mobile réduit les points de défaillance et améliore la sécurité.

L'accès aux connexions reste possible pour la maintenance, contrairement au raccordement direct dans une boîte fermée. Cette accessibilité facilite les interventions et les vérifications périodiques.

L'esthétique s'améliore considérablement avec une sortie de câble intégrée au mur, évitant l'aspect "bricolé" d'une prise surchargée par un équipement puissant.

La protection contre l'humidité, optimisée par l'indice IP de la sortie, dépasse largement celle d'une prise standard exposée aux projections.

Avantages comparatifs majeurs :

Fiabilité supérieure (pas de connexion amovible)
Sécurité renforcée (protection contre débranchement)
Esthétique améliorée (intégration murale)
Maintenance facilitée (accès aux connexions)
Protection optimisée (étanchéité renforcée)
Conformité réglementaire (solution recommandée)

Cette solution technique s'impose donc comme le standard professionnel pour l'alimentation des chauffe-eau.

Optimisez l'alimentation de votre chauffe-eau avec une installation professionnelle

L'installation d'une sortie de câble pour chauffe-eau garantit une alimentation électrique sûre, fiable et conforme aux exigences réglementaires. Cette solution technique professionnelle améliore la sécurité tout en facilitant la maintenance de votre équipement.

Materiels-electriques.fr vous propose tous les composants nécessaires à cette installation : boîtes d'encastrement étanches, sorties de câbles IP44, connecteurs de raccordement et câbles d'alimentation de qualité professionnelle.

Découvrez notre gamme complète de matériel pour circuits spécialisés et bénéficiez des conseils de nos experts pour réussir l'installation de votre chauffe-eau sur materiels-electriques.fr.
