Installation électrique pour portail automatique : Normes et section de câble

Installation électrique d’un portail automatique : les grands principes

L’installation électrique d’un portail automatique ne se résume pas à tirer un câble et brancher un moteur. Pour être sûre, durable et conforme, elle doit respecter les règles des installations basse tension, notamment la norme française NF C 15-100 qui encadre les circuits extérieurs et les équipements motorisés. On y retrouve des exigences en matière de protection des personnes, de dimensionnement des conducteurs, de mise à la terre et de cheminement des câbles.

Dans la plupart des cas, la motorisation de portail fonctionne en 230 V (alimentation du coffret de commande) et pilote un moteur 230 V ou 24 V selon les modèles. L’alimentation doit être tirée directement depuis le tableau électrique principal de l’habitation, sur un circuit dédié, protégé et correctement repéré. Il est important de distinguer la partie « puissance » (alimentation du coffret et du moteur) des circuits « commande » (cellules, feu clignotant, interphonie, etc.), qui utilisent souvent des câbles de plus petite section adaptés aux faibles courants.

Normes et exigences de sécurité pour un portail automatique

En France, l’installation électrique d’un portail motorisé doit respecter plusieurs exigences de sécurité. La norme de référence est la NF C 15-100, qui impose notamment un circuit spécialisé pour l’alimentation du portail. Ce circuit doit être protégé par un disjoncteur divisionnaire de calibre adapté à la puissance de la motorisation (couramment 10 A ou 16 A pour une alimentation en 230 V) et placé sous un dispositif différentiel à haute sensibilité 30 mA pour la protection des personnes.

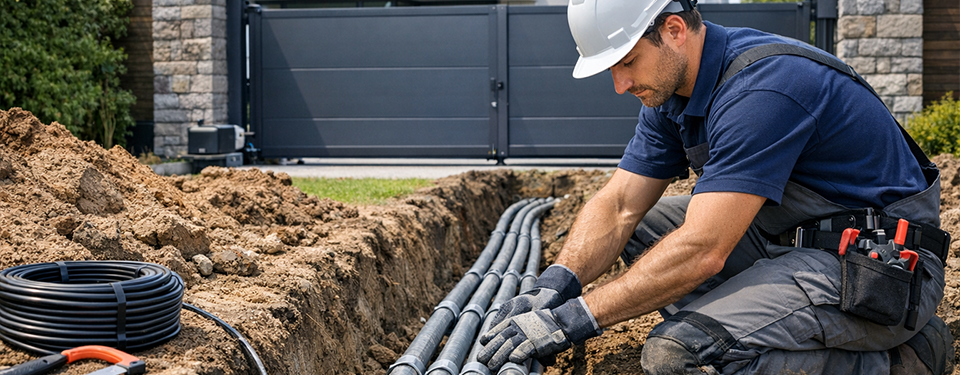

Le câblage extérieur doit être posé dans des gaines adaptées, généralement de couleur rouge pour les réseaux électriques enterrés. La profondeur d’enfouissement courante est d’environ 50 à 60 cm, afin de protéger les conduits des chocs et des travaux ultérieurs. Tous les éléments métalliques ou coffrets reliés à l’installation doivent être connectés à la mise à la terre de l’habitation via un conducteur de protection (vert/jaune), afin de limiter les risques de choc électrique en cas de défaut d’isolement.

Alimentation dédiée et protections

La bonne pratique consiste à tirer une ligne dédiée depuis le tableau principal jusqu’au pied du portail, sans réutiliser un circuit existant (éclairage extérieur, prises, etc.). Ce circuit comprend :

• Un disjoncteur divisionnaire adapté à l’intensité maximale de la motorisation.
• Un dispositif différentiel 30 mA de type adapté (généralement type AC ou A selon les équipements).
• Un câble d’alimentation de section suffisante, posé dans une gaine enterrée.
• Un conducteur de terre relié au coffret de commande du portail.

Sur certains chantiers, il est prévu un coffret de dérivation ou un petit tableau secondaire à proximité du portail, qui reçoit l’alimentation principale et redistribue les circuits vers la motorisation, le feu clignotant, les accessoires (digicode, interphone, éclairage de piliers, etc.). Ce coffret doit lui aussi respecter les règles de protection et de raccordement à la terre. Il est conseillé de prévoir une marge de réserve (espace disponible et puissance suffisante) pour d’éventuels ajouts futurs.

Choisir le type de câble pour un portail automatique

Pour l’alimentation principale d’un portail automatique, on utilise généralement des câbles adaptés à la pose enterrée ou encastrée, comme le U1000 R2V. Ce type de câble rigide en cuivre offre une bonne résistance mécanique et une tenue correcte en extérieur lorsqu’il est protégé dans une gaine. Pour des liaisons plus flexibles (par exemple entre un poteau et le moteur dans le cas d’une partie mobile), on peut avoir recours à des câbles souples de type H07RN-F, plus adaptés aux contraintes de mouvements.

Les circuits de commande, en particulier vers les photocellules, contacts de fin de course, claviers codés ou interphones, utilisent des câbles de petite section, souvent multiconducteurs, dimensionnés en fonction des recommandations du fabricant. Il est important de respecter les schémas de câblage fournis avec le kit de motorisation, qui indiquent le type de câble, la section minimale et le repérage des fils pour chaque fonction.

Section de câble pour l’alimentation du portail automatique

Le choix de la section de câble pour l’arrivée de puissance au portail est essentiel pour garantir un fonctionnement fiable. Une section trop faible provoque des chutes de tension, des échauffements et des risques de dysfonctionnement, tandis qu’une section surdimensionnée alourdit inutilement le budget. La section se détermine principalement en fonction de :

• La distance entre le tableau électrique et le portail.
• La puissance du moteur et donc l’intensité maximale absorbée.
• La tension d’alimentation (230 V le plus souvent pour le coffret).

Pour un portail motorisé classique en habitat résidentiel, on rencontre fréquemment les cas suivants pour un circuit en 230 V :

• Jusqu’à environ 20 m entre le tableau et le portail : une section de 1,5 mm² peut suffire selon la puissance du moteur et le calibre du disjoncteur.
• Entre environ 20 et 50 m : une section de 2,5 mm² est généralement recommandée pour limiter les pertes de tension.
• Au-delà d’environ 50 m : il peut être nécessaire de passer en 4 mm² ou plus, afin de conserver une tension correcte au niveau du moteur.

Ces ordres de grandeur restent indicatifs : il est conseillé de se référer aux préconisations du fabricant de la motorisation et, en cas de doute, de faire vérifier le calcul de section par un électricien ou un bureau d’études. Plus la distance est importante, plus l’impact de la résistance du câble sur la tension disponible au portail est sensible.

Cas particuliers : motorisations en 24 V et accessoires

Certaines motorisations de portail fonctionnent avec un moteur en 24 V alimenté depuis un coffret de commande lui-même raccordé en 230 V. Dans ce cas, la ligne principale jusqu’au coffret reste dimensionnée comme décrit plus haut, mais la distance entre le coffret et le moteur, en basse tension continue, doit parfois être prise en compte plus finement. Les pertes de tension sont proportionnellement plus importantes à basse tension, ce qui peut conduire à utiliser une section supérieure pour les liaisons moteur ou accessoires si les longueurs sont importantes.

De même, les câbles pour les photocellules, interphones, contact d’antenne, éclairage de portail doivent respecter les sections et types de câbles indiqués dans les notices : câble coaxial pour antenne, paires torsadées pour certains bus de communication, câbles multiconducteurs pour les capteurs, etc. Il est recommandé de regrouper les câbles de commande dans des gaines séparées de la puissance lorsque c’est possible, afin de limiter les perturbations et de faciliter les évolutions futures.

Mise à la terre et protections complémentaires

La mise à la terre est un point non négociable pour la sécurité. Tous les équipements métalliques ou coffrets reliés à l’alimentation du portail doivent être correctement reliés au conducteur de protection. En cas de défaut d’isolement, le courant de fuite sera évacué vers la terre, et le dispositif différentiel 30 mA déclenchera, protégeant ainsi les personnes contre les chocs électriques. Il est également important de vérifier la continuité de la liaison de terre jusqu’aux socles de fixation et aux structures métalliques lorsqu’elles sont reliées électriquement à la motorisation.

Dans les zones exposées, on peut prévoir des protection complémentaires contre la foudre et les surtensions, surtout si le portail est alimenté par une longue ligne enterrée ou aérienne. Des parafoudres adaptés, installés au niveau du tableau principal et, si besoin, dans le coffret de commande, permettent de limiter les dommages sur la motorisation et l’électronique de commande en cas de surtension transitoire.

Conseils pratiques pour une installation conforme et durable

Pour réussir l’installation électrique de votre portail automatique, quelques bonnes pratiques sont à respecter :

• Prévoir le cheminement des gaines avant les travaux de maçonnerie ou de terrassement, en tenant compte du passage des véhicules et des futurs aménagements.
• Utiliser des câbles de qualité, adaptés à l’usage extérieur et à la pose enterrée, avec marquage et certification conformes.
• Soigner la protection mécanique des liaisons au niveau du sol et des piliers, pour éviter les écrasements ou coupures.
• Respecter scrupuleusement les schémas de raccordement fournis par le fabricant de la motorisation.
• Étiqueter clairement les circuits au tableau électrique et dans le coffret du portail pour faciliter la maintenance.

Si vous n’êtes pas à l’aise avec les règles de dimensionnement et de protection, faire intervenir un électricien qualifié est fortement conseillé. Vous assurez ainsi la conformité de l’installation et la pérennité de votre équipement.

Conclusion : bien choisir son matériel pour un portail fiable

Une installation électrique pour portail automatique bien conçue repose sur un circuit dédié conforme à la norme, un choix de section de câble adapté à la distance et à la puissance, et une protection efficace des personnes et des biens. C’est la condition pour profiter d’une motorisation fiable au quotidien, sans coupures intempestives ni risques de surchauffe.
