Tableau Alarme Technique : Comment Choisir et Installer un Système Multi-Zones

Tableau Alarme Technique : Comment Choisir et Installer un Système Multi-Zones

Le tableau d'alarme technique multi-zones (aussi appelé centrale de télésurveillance technique ou GTB - Gestion Technique du Bâtiment) est la solution de surveillance professionnelle pour les sites complexes nécessitant la supervision simultanée de multiples équipements critiques répartis dans différentes zones : chambres froides, chaufferies, locaux serveurs, pompes de relevage, groupes électrogènes, systèmes de climatisation ou stations de traitement.

Contrairement à un simple transmetteur d'alarme autonome qui surveille un seul point (une chambre froide ou une pompe), le tableau multi-zones centralise la surveillance de dizaines voire centaines d'entrées, permettant une gestion globale et hiérarchisée des alertes. C'est l'outil indispensable pour les industries agroalimentaires, les hôpitaux, les datacenters, les sites logistiques, les piscines municipales et tout établissement où la continuité de service est critique.

1. Pourquoi passer à un système multi-zones ?

Lorsque vous devez surveiller simultanément plusieurs équipements ou locaux différents, multiplier les boîtiers autonomes devient rapidement ingérable : confusion des alertes, multiplication des abonnements téléphoniques (cartes SIM), absence de vision d'ensemble et coûts de maintenance explosifs.

Les avantages du tableau multi-zones :

• Vision centralisée : Un seul écran de supervision affiche l'état de tous les équipements en temps réel (températures, défauts, niveaux).
• Hiérarchisation des alertes : Différenciez les alarmes critiques (température chambre froide andgt; +10°C) des alertes de maintenance (batterie faible détecteur).
• Traçabilité complète : Historisation de tous les événements (courbes de température, déclenchements, acquittements) pour analyse et conformité réglementaire (HACCP, ISO).
• Économies d'exploitation : Un seul transmetteur GSM/IP pour l'ensemble du site au lieu de 10 boîtiers autonomes.
• Évolutivité : Ajoutez facilement de nouvelles zones de surveillance sans remettre en cause l'architecture existante.

2. Architecture et composants d'un système multi-zones

La centrale de supervision (le cœur du système)

C'est le tableau principal qui collecte toutes les informations des capteurs et gère les alertes. Il intègre généralement :

• Entrées analogiques : Pour les sondes de température, humidité, pression (signal 4-20mA, 0-10V ou PT100).
• Entrées TOR (Tout Ou Rien) : Pour les contacts secs issus des équipements (défaut chaudière, alarme pompe, coupure secteur).
• Sorties relais : Pour piloter des équipements (redémarrage automatique, basculement sur secours, activation d'un éclairage d'urgence).
• Interface de communication : Ethernet, WiFi, GSM/4G, ou plusieurs simultanément (redondance).
• Afficheur et clavier : Pour la configuration locale et la consultation rapide.
• Batterie de secours : Autonomie de plusieurs heures en cas de coupure secteur.

Les modules déportés (extensions)

Pour les grands sites, des modules d'extension (souvent communicants via bus RS485 ou Ethernet) permettent d'ajouter des entrées/sorties supplémentaires sans surcharger la centrale principale. Par exemple : un module 8 entrées dans la chaufferie, un autre 16 entrées dans le local froid, reliés à la centrale située en loge gardien.

Les capteurs et sondes

Chaque paramètre à surveiller nécessite un capteur adapté :

• Sondes de température : PT100/PT1000 (précision ±0,1°C), thermocouples, ou sondes électroniques NTC (économiques, précision ±0,5°C).
• Sondes d'humidité : Capteurs capacitifs (0-100% HR).
• Détecteurs de niveau : Flotteurs mécaniques, sondes capacitives, capteurs ultrason ou pression.
• Contacts secs : Interfaces avec les automates existants (chaudières, pompes, onduleurs, groupes électrogènes).
• Compteurs d'impulsions : Pour surveiller la consommation (eau, électricité, gaz) et détecter les dérives.

3. Comment dimensionner votre installation ?

Étape 1 : Inventaire des points à surveiller

Listez exhaustivement tous les équipements et locaux critiques :

• Chambres froides : combien ? (exemple : 3 chambres positives + 1 négative = 4 sondes température minimum)
• Chaufferies : température, pression, défaut brûleur (3 entrées par chaudière)
• Locaux serveurs : température, humidité, défaut clim (3 entrées par local)
• Pompes de relevage : niveau bas/haut, défaut pompe (3 entrées par cuve)
• Alimentations électriques : présence secteur, basculement onduleur (2 entrées par armoire critique)

Étape 2 : Calcul du nombre d'entrées nécessaires

Comptez large : prévoyez 20% de marge pour les évolutions futures (nouvelle chambre froide, extension bâtiment). Exemple concret :

• 4 chambres froides × 1 sonde température = 4 entrées analogiques
• 4 chambres froides × 1 contact défaut compresseur = 4 entrées TOR
• 2 chaufferies × 3 paramètres = 6 entrées mixtes
• 1 local serveur × 3 paramètres = 3 entrées
• 2 pompes de relevage × 3 contacts = 6 entrées TOR
• Total : ~10 entrées analogiques + 15 entrées TOR
• Avec marge : Centrale 16 entrées analogiques + 24 entrées TOR

Étape 3 : Choix du mode de communication

• Site avec réseau informatique stable : Privilégiez l'IP (Ethernet) + supervision web ou logiciel dédié.
• Site isolé ou sans IT : GSM/4G avec alertes SMS/appel vocal (+ accès web via 4G si besoin).
• Site critique : Solution hybride IP + GSM de secours (basculement automatique en cas de panne réseau).

4. Installation étape par étape

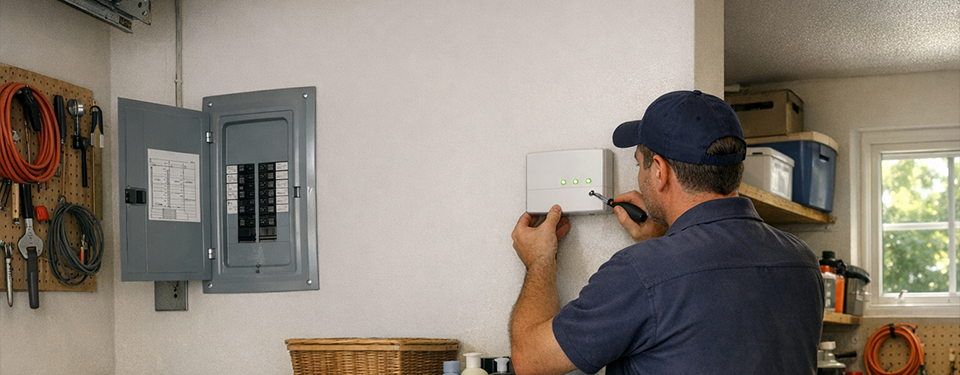

Phase 1 : Implantation de la centrale

Installez le tableau dans un local technique accessible, protégé (température stable, pas d'humidité), idéalement proche de l'arrivée réseau et de l'alimentation électrique principale. Fixez solidement en armoire murale ou coffret étanche si environnement difficile.

Phase 2 : Câblage des capteurs

Tirez les câbles depuis les capteurs vers la centrale. Utilisez :

• Câble blindé pour les sondes analogiques (PT100, 4-20mA) pour limiter les parasites électromagnétiques. Section typique : 2×0,75mm² ou 3×0,75mm².
• Câble standard pour les contacts secs (2×0,75mm² suffit).
• Longueurs maximales : Respectez les préconisations du fabricant (souvent 100m pour PT100, 500m pour 4-20mA, plusieurs kilomètres pour RS485).

Repérez soigneusement chaque câble aux deux extrémités (étiquettes numérotées). Passez les câbles dans des chemins de câbles séparés des lignes de puissance pour éviter les interférences.

Phase 3 : Raccordement et repérage

Raccordez chaque capteur sur son bornier dédié en respectant scrupuleusement les polarités et les schémas du fabricant. Pour les sondes PT100, vérifiez le type de montage (2, 3 ou 4 fils). Testez chaque entrée au fur et à mesure du raccordement (affichage de la valeur sur l'écran de la centrale).

Phase 4 : Configuration logicielle

Accédez à l'interface de configuration (écran local, navigateur web ou logiciel PC). Pour chaque entrée, définissez :

• Le type de capteur (PT100, 4-20mA, contact NO/NF)
• Le libellé clair ("Température chambre froide 1 - Viandes", "Défaut pompe EP1 - Parking")
• Les seuils d'alerte (bas/haut) avec temporisations si nécessaire
• La criticité (alarme critique = appel téléphonique, alerte maintenance = email)

Phase 5 : Paramétrage des alertes

Configurez les destinataires des alertes selon un plan d'escalade :

• Niveau 1 : SMS/appel au technicien de permanence
• Niveau 2 : Si non acquitté sous 10 minutes, alerte au responsable technique
• Niveau 3 : Email au prestataire de maintenance

Testez TOUS les scénarios d'alerte avant la mise en production (simuler une température hors norme, déconnecter une sonde, forcer un contact).

5. Supervision et exploitation au quotidien

Interface de supervision

Les systèmes modernes proposent plusieurs niveaux d'accès :

• Écran local : Affichage en temps réel des mesures, historique des dernières heures, acquittement des alarmes.
• Application smartphone : Consultation à distance, notifications push, acquittement rapide.
• Supervision web : Interface complète avec graphiques, exports de données, gestion multi-utilisateurs.
• Intégration GTB/BMS : Pour les grands sites, intégration dans une plateforme de supervision centralisée (protocoles Modbus, BACnet, SNMP).

Traçabilité et conformité

Le système doit enregistrer en continu toutes les valeurs mesurées (par exemple : relevé de température toutes les 15 minutes) et tous les événements (alarmes, acquittements, modifications de configuration). Ces données doivent être conservées selon les obligations réglementaires de votre secteur :

• Agroalimentaire (HACCP) : Conservation minimum 3 mois, souvent 1 an recommandé
• Pharmacie (GDP) : 5 ans minimum
• Datacenter (ISO 27001) : Selon contrats SLA

Privilégiez les systèmes offrant l'export automatique de rapports PDF ou Excel (quotidiens, hebdomadaires, mensuels) pour faciliter les audits.

6. Maintenance et pérennité

• Vérification mensuelle : Test des alertes (SMS/email), contrôle visuel des valeurs affichées.
• Étalonnage annuel : Vérification de la précision des sondes de température (comparaison avec thermomètre étalonné) et remplacement si dérive andgt; ±1°C.
• Sauvegarde configuration : Exportez régulièrement la configuration du système (en cas de panne matérielle).
• Mise à jour firmware : Appliquez les mises à jour de sécurité pour les systèmes connectés (IP/4G).
• Remplacement batterie : Tous les 3 à 5 ans selon technologie.

Conclusion

Le tableau d'alarme technique multi-zones est un investissement stratégique pour tout site où la disponibilité des équipements est critique. Bien dimensionné et correctement installé, il devient un outil de pilotage quotidien, pas seulement une alarme de secours. La clé du succès : un inventaire exhaustif des points à surveiller, un câblage soigné et repéré, et une configuration des seuils d'alerte cohérente avec vos processus métier.

Pour équiper votre installation, retrouvez sur materiels-electriques.fr une gamme complète de centrales d'alarme technique multi-zones (marques professionnelles reconnues), de sondes de température et d'humidité industrielles, de modules d'extension, et tous les accessoires de câblage nécessaires. Nos équipes techniques peuvent vous accompagner dans le dimensionnement de votre projet (nombre d'entrées, choix des capteurs, architecture réseau) et vous orienter vers les solutions certifiées adaptées à vos contraintes réglementaires (HACCP, ICPE, ISO).
