Le Détecteur Autonome Déclencheur (DAD) est un dispositif de sécurité incendie essentiel, souvent méconnu du grand public mais omniprésent dans les bâtiments recevant du public (ERP), les immeubles de grande hauteur (IGH) et les locaux techniques sensibles. Son rôle est simple mais vital : détecter localement et précocement un début d'incendie (fumée, chaleur) pour commander immédiatement un organe de sécurité, comme la fermeture d'une porte coupe-feu, le désenfumage d'une cage d'escalier ou l'arrêt d'une climatisation.

Contrairement à une centrale d'alarme incendie complète (SSI) qui gère tout un bâtiment, le DAD agit localement, de manière autonome et ciblée. C'est une solution fiable, réactive et conforme aux exigences réglementaires pour sécuriser des zones spécifiques.

Fonctionnement du DAD : une veille active 24h/24

Le DAD est un appareil « autonome », ce qui signifie qu'il possède sa propre source d'énergie secondaire (batteries de secours) pour continuer à fonctionner et à remplir sa mission même en cas de coupure de courant générale.

Il surveille en permanence une zone grâce à des détecteurs automatiques d'incendie (DAI) qui lui sont raccordés. Dès qu'un détecteur repère de la fumée ou une chaleur anormale, le DAD passe instantanément en mode « alarme » et change l'état de sa sortie de commande. Généralement, il coupe l'alimentation électrique de l'organe de sécurité qu'il contrôle (ventouse électromagnétique de porte, déclencheur de trappe).

C'est ce qu'on appelle le principe de sécurité positive : l'action de sécurité se fait par rupture de courant (manque de tension). Ainsi, si le câble est accidentellement coupé, si l'appareil est détruit par le feu ou si l'alimentation électrique disparaît totalement, la sécurité (fermeture de la porte) se déclenche quand même mécaniquement, par défaut.

Les 3 états possibles d'un DAD

• • État de veille (Normal) : Le voyant vert « Sous tension » est allumé. L'appareil est alimenté par le secteur 230V, les batteries sont en charge, et aucun défaut n'est détecté sur les lignes. La sortie de commande alimente la ventouse (la porte coupe-feu est maintenue ouverte).
  • État d'alarme (Feu) : Le DAD a reçu une information de feu provenant d'un détecteur automatique ou d'un déclencheur manuel raccordé. Il coupe immédiatement l'alimentation de la ventouse (la porte se ferme par gravité ou ressort) et signale l'alarme visuellement (voyant rouge « Feu ») et parfois sonorement. Cet état est mémorisé jusqu'au réarmement manuel.

• • État de défaut (Dérangement) : Un problème technique est détecté par l'appareil : coupure secteur prolongée, batterie déconnectée ou HS, détecteur arraché, court-circuit ou coupure de la ligne de détection. Le DAD signale le défaut (voyant jaune « Dérangement ») et, selon la gravité, peut déclencher la mise en sécurité par précaution (fermeture de la porte).

Normes et réglementation : ce qu'il faut respecter

L'installation d'un DAD ne s'improvise pas et doit répondre à des normes strictes pour garantir son efficacité réelle en cas de sinistre. En France, le matériel et sa mise en œuvre sont très encadrés.

Normes matérielles

• • Norme NF S 61-961 : Elle régit la conception, les caractéristiques et les essais des DAD. Assurez-vous impérativement que le matériel acheté porte l'estampille NF et la référence à cette norme.

• • Marquage CE et NF : Le DAD et ses périphériques (détecteurs, déclencheurs manuels, ventouses) doivent être certifiés conformes (CE DPC, NF SSI).

Règles d'installation (APSAD R7, NF S 61-970)

• • Norme NF S 61-970 : Elle définit les règles d'installation des systèmes de détection incendie. Un DAD ne peut surveiller qu'une zone limitée et commander un nombre restreint d'organes (souvent limité à quelques portes ou trappes dans un même volume).

• • Compatibilité des détecteurs : Seuls les détecteurs automatiques certifiés (EN 54-7 pour la fumée, EN 54-5 pour la chaleur) et déclarés compatibles par le fabricant du DAD peuvent être utilisés. Ne mélangez pas les marques sans vérification.

• • Câblage : Les câbles de détection et de commande doivent souvent être de type résistant au feu (CR1-C1) ou a minima de catégorie C2 selon le risque et le type d'établissement, installés de manière protégée.

L'installation électrique d'alimentation du DAD doit également être conforme à la norme NF C 15-100. Elle doit provenir d'un départ dédié, protégé par un disjoncteur approprié (souvent 2A, 10A courbe C), et clairement identifié « DAD » ou « Sécurité Incendie » sur le tableau électrique.

Installation d'un DAD étape par étape

L'installation demande de la rigueur et de la méthode. Une erreur de câblage ou de paramétrage peut avoir des conséquences graves (non-fermeture d'une porte coupe-feu lors d'un incendie). Voici la procédure typique.

1. Emplacement et fixation du boîtier

Fixez le boîtier central du DAD à une hauteur accessible (environ 1,50m du sol) pour permettre la maintenance aisée et l'accès aux boutons de commande/réarmement. Il doit être placé de préférence en dehors de la zone surveillée (pour ne pas être détruit immédiatement par le feu qu'il doit détecter), ou à proximité immédiate de l'organe qu'il commande (ex: dans le couloir, à côté de la porte coupe-feu à asservir).

2. Installation et raccordement des détecteurs (DAI)

Installez les détecteurs automatiques (souvent optiques de fumée) au plafond, en respectant les règles d'implantation : éloignement des obstacles (> 0,5m des murs, poutres), couverture surfacique adaptée (généralement un détecteur couvre 60 à 80 m² maximum, rayon de 7,5m). Pour un DAD gérant une porte coupe-feu, on place souvent un détecteur de chaque côté de la porte (un dans chaque local/couloir desservi).

Raccordez les détecteurs en série ou en parallèle selon la notice du fabricant (souvent une boucle surveillée). Respectez scrupuleusement la polarité (+/-) et insérez l'élément de fin de ligne (résistance ou condensateur fourni avec le DAD) sur le dernier détecteur de la boucle. C'est cet élément qui permet au DAD de surveiller la continuité du câble : si le fil est coupé avant la fin, le DAD ne « voit » plus la résistance et signale un défaut.

3. Raccordement des organes commandés (DAS)

Tirez une ligne de commande vers les Dispositifs Actionnés de Sécurité (DAS) : ventouses électromagnétiques de portes coupe-feu, déclencheurs de lanterneaux de désenfumage. Calculez la section du câble (souvent 1,5 mm² ou 2,5 mm²) en fonction de la longueur et de la consommation des ventouses (souvent 24V ou 48V continu, quelques Watts) pour éviter les chutes de tension excessives.

Le DAD délivre une tension permanente en veille (sécurité positive). Câblez la sortie « Rupture » ou « Manque de tension » vers les ventouses.

4. Raccordement des Déclencheurs Manuels (DM)

Si nécessaire, installez des Boîtiers de Commande Manuelle (BCM) ou déclencheurs manuels (boîtiers verts pour le déverrouillage d'issue, ou rouges/jaunes pour la commande feu/désenfumage). Ils se raccordent sur une entrée dédiée du DAD pour provoquer manuellement la mise en sécurité.

5. Alimentation secteur et batteries

Raccordez l'alimentation secteur 230V AC sur les bornes d'entrée, sans mettre sous tension immédiatement. Installez les batteries de secours (souvent 2 batteries 12V plomb-étanche en série pour faire 24V) dans le boîtier, en respectant les polarités.

6. Mise en service et Essais

Mettez l'appareil sous tension secteur. Le DAD va souvent s'initialiser en défaut (batteries non chargées ou cycle de test). Connectez les batteries. Appuyez sur le bouton « Réarmement » ou « Reset ». Le voyant vert « Veille » ou « Sous tension » doit s'allumer seul fixe.

Tests fonctionnels impératifs :

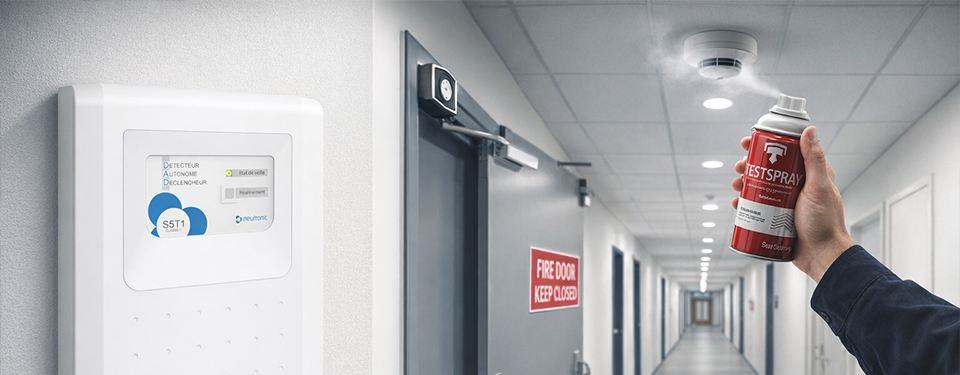

• • Test de détection feu : Utilisez une perche avec un bol de test ou une bombe aérosol de gaz test (jamais de flamme nue !) pour simuler de la fumée près du détecteur. Le DAD doit passer en alarme (voyant rouge), et la porte coupe-feu doit se fermer immédiatement.
  • Test de la commande manuelle : Actionnez un déclencheur manuel si présent. La mise en sécurité doit être immédiate.
  • Test de défaut secteur : Coupez le disjoncteur 230V au tableau. Le DAD doit signaler le défaut secteur (voyant jaune clignotant ou fixe) mais ne doit pas déclencher la fermeture de porte immédiatement. Il doit tenir sur batteries pendant l'autonomie nominale (souvent 4h ou 12h selon classe). Au bout de l'autonomie, il doit déclencher la sécurité par manque d'énergie.

Maintenance : le point critique pour la fiabilité

Un DAD installé et oublié devient rapidement inutile, voire dangereux (déclenchements intempestifs ou absence de réaction). La maintenance est obligatoire.

• • Vérification semestrielle ou annuelle : Test complet de fonctionnement (détecteurs, batteries, asservissements) par une personne compétente.

• • Remplacement des batteries : Les batteries au plomb ont une durée de vie limitée. Elles doivent être remplacées préventivement tous les 2 à 4 ans selon les préconisations du constructeur, même si elles semblent fonctionner.

• • Nettoyage des détecteurs : La poussière s'accumule dans les chambres optiques et peut causer des fausses alarmes ou réduire la sensibilité. Un dépoussiérage annuel est recommandé.

Pour vos chantiers de mise en sécurité incendie, retrouvez sur materiels-electriques.fr une sélection complète de DAD certifiés NF (Eaton-Nugelec, Legrand, Cooper, etc.), de détecteurs optiques de fumée, de ventouses électromagnétiques conformes NF S 61-937, ainsi que les batteries de remplacement et le câble CR1 nécessaire. Nos équipes techniques sont disponibles pour vérifier la compatibilité de vos choix matériels.
