Guide des tailles presse-étoupe selon câble : sélection précise et installation conforme

Choisir la bonne taille de presse-étoupe selon le diamètre de votre câble est crucial pour garantir une installation électrique sécurisée, étanche et conforme à la norme NF C 15-100. Un presse-étoupe mal adapté peut compromettre l'intégrité du circuit, favoriser les infiltrations d'eau et réduire la durée de vie de vos équipements. Ce guide détaille comment sélectionner la taille idéale en fonction de votre type de câble et de votre environnement.

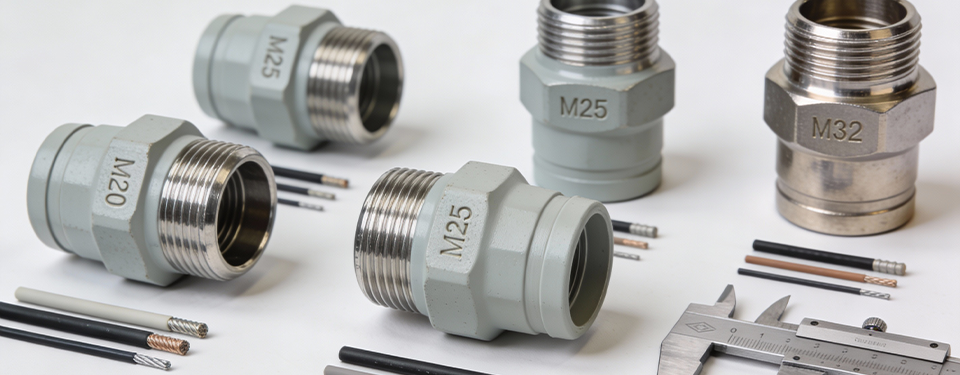

Qu'est-ce qu'un presse-étoupe et son rôle dans une installation électrique

Un presse-étoupe est un accessoire d'étanchéité et de serrage qui permet le passage sécurisé d'un câble ou d'une gaine à travers une paroi, un boîtier de dérivation, une armoire électrique ou un tableau de commande. Il assure :

• L'étanchéité : empêche l'eau, la poussière, les gaz corrosifs et autres contaminants d'infiltrer le boîtier ou le tableau électrique.
• Le serrage : crée une prise ferme autour du câble pour éviter tout jeu ou mouvement involontaire.
• La protection mécanique : évite que le câble ne soit endommagé lors de son passage dans une ouverture aux arêtes vives.
• Le dégagement de traction : offre une décharge mécanique qui réduit les tensions sur les connections internes.

En conformité avec la norme NF C 15-100, tout câble pénétrant un boîtier électrique doit être protégé par une gaine, puis traverser cette enveloppe via un presse-étoupe approprié.

Les deux normes principales : ISO et PG

Il existe deux systèmes de filetage distincts pour les presse-étoupes :

Normes ISO (métrique internationale)

Les presse-étoupes ISO suivent la norme NF EN 62444 (qui a remplacé NF EN 50262) et utilisent un filetage métrique standard. Les tailles sont désignées par leur diamètre de filetage en millimètres : M12, M16, M20, M25, M32, M40, M50, M63.

Les presse-étoupes ISO offrent une plus grande variabilité entre fabricants, et les tolérances peuvent légèrement varier. Cependant, ils sont conformes aux normes internationales et reconnus dans le monde entier.

Normes PG (Pas Gaz – ancienne norme allemande)

Les presse-étoupes PG dérivent de l'ancienne norme technique allemande Stahlpanzerrohrgewinde (DIN 89 280). Les tailles sont désignées par des numéros : PG 7, PG 9, PG 11, PG 13, PG 16, PG 21, PG 29, etc..

Les presse-étoupes PG sont plus uniformes en termes de dimensions et de tolérances, ce qui facilite l'interchangeabilité entre fabricants. Bien que tendant à disparaître, les presse-étoupes PG restent couramment utilisés en France et en Europe.

Tableau de correspondance : tailles ISO/PG selon le diamètre de câble

Le choix de la taille de presse-étoupe dépend du diamètre extérieur du câble que vous souhaitez faire passer. Voici un tableau récapitulatif des correspondances entre les tailles de presse-étoupe et les plages de diamètre de câble :

Note importante : Ces valeurs représentent une moyenne observée chez les fabricants, mais elles peuvent légèrement varier selon le modèle et le matériau du presse-étoupe. Consultez toujours la fiche technique du produit avant achat.

Adapter le presse-étoupe selon le type de câble

Le type de câble influence aussi le choix de la taille et du modèle de presse-étoupe :

Câbles 2G, 3G, 4G et 5G

La nomenclature 2G, 3G, 4G ou 5G indique le nombre de conducteurs :

• 2G : 2 conducteurs (phase + neutre, généralement pour petit matériel).
• 3G : 3 conducteurs (phase + neutre + terre, standard résidentiel).
• 4G : 4 conducteurs (phase + phase + neutre + terre, pour branchements triphasés simples).
• 5G : 5 conducteurs (ou plus, triphasé complet avec terra et paire de protection).

Pour une même section (par exemple 1,5 mm²), un câble 5G sera plus épais qu'un câble 3G. Il faut donc tenir compte du nombre de conducteurs pour choisir la bonne taille.

Câbles R2V et gaines fines

Les câbles R2V (caoutchouc synthétique, 2V = 2 enveloppes) ou les câbles dans des gaines fines (gaines PVC souples) ont un profil plus comprimé. Un presse-étoupe prévu pour un câble nu de même diamètre peut être trop lâche ou insuffisant sur une gaine. Il est préférable de mesurer le diamètre extérieur réel du câble ou de la gaine avant sélection.

Faisceau multiconducteur ou cables parallèles

Si vous devez faire passer plusieurs petits câbles groupés dans un seul presse-étoupe, le diamètre « équivalent » du faisceau peut être plus important que celui d'un câble unique. Mesurez le diamètre du faisceau complet et ajoutez une marge de sécurité (généralement +10%) avant de sélectionner le presse-étoupe.

Matériaux et indices de protection (IP)

Au-delà du choix de la taille, les presse-étoupes varient selon leur matériau et leur indice de protection :

Matériaux couramment utilisés

• Laiton nickelé : robuste, résistant à la corrosion, idéal pour environnements humides ou corrosifs (IP 66 à IP 68).
• Acier galvanisé : bon marché, convient pour usage intérieur sec ou peu exigeant (IP 54 à IP 66).
• Polyamide PA 6 GF30 : léger, isolant thermique, adapté à zones chaudes ou électromagnétiques complexes (IP 54 à IP 66).
• Inox 316 : très résistant aux environnements marins, chimiques ou extrêmes (IP 68).

Indices de protection (IP)

L'indice IP (Indice de Protection) indique la résistance du presse-étoupe aux infiltrations :

• IP 54 : protection contre les projections d'eau légères, environnement intérieur sec ou peu exposé.
• IP 66 : protection contre les projections d'eau fortes (pluie directe, nettoyage à haute pression).
• IP 68 : protection totale contre l'immersion en profondeur (até 10 bars), idéal pour zones humides, souterraines ou extérieures extrêmes.

Pour les installations électriques extérieures ou en milieu très humide (sous-sol, garage, zone côtière), privilégiez au minimum IP 66, voire IP 68 pour plus de fiabilité.

Installation correcte du presse-étoupe selon la norme NF C 15-100

L'installation du presse-étoupe doit respecter des règles de sécurité et d'étanchéité :

Positionnement et orientation

• Le presse-étoupe doit être positionné vers le bas de l'ouverture pour assurer une étanchéité optimale. Si le câble arrive par le haut, il doit descendre jusqu'en dessous du point de pénétration, puis remonter légèrement.
• Cette configuration en « goutte d'eau » (boucle descendante) empêche l'eau de ruisseler le long du câble vers l'intérieur du boîtier.
• Aucune obligation légale n'impose la goutte d'eau si le câble traverse directement une gaine encastrée dans un membrane étanche du boîtier, mais la pratique est recommandée pour les câbles en saillie.

Serrage du presse-étoupe

• Le serrage doit être fermé et régulier, sans excès (risque d'écrasement du câble) ni insuffisance (risque de fuite).
• Un écrou de fermeture ou un système de baïonnette assure la prise. Serrez à la main puis finalisez avec une clé (généralement clé plate ou hexagonale) sans forcer outre mesure.
• Vérifiez que le câble ou la gaine ne dépasse pas la plage minimale/maximale de serrage du presse-étoupe, sinon optez pour une taille supérieure ou inférieure.

Absence de gaine à l'intérieur du boîtier

Une fois le câble passé au travers du presse-étoupe et entré dans le boîtier, la gaine extérieure peut être retirée (si elle n'est plus nécessaire à la protection interne). Les conducteurs nus (isolés individuellement) seront ensuite reliés selon le schéma de raccordement.

Conseils pratiques pour bien choisir votre presse-étoupe

Mesurez précisément votre câble

Avant d'acheter un presse-étoupe, mesurez le diamètre extérieur de votre câble (ou de la gaine qui l'enveloppe) à l'aide d'un pied à coulisse. Notez la valeur exacte en millimètres. Cela évite les surprises et les retours inutiles.

Prévoyez une marge de sécurité

Si votre câble mesure exactement 12 mm, optez pour un M20 plutôt que M16, car le serrage doit être confortable mais non excessif. Une marge de 1 à 2 mm offre une meilleure fiabilité dans le temps.

Vérifiez le type de filetage de votre boîtier

Avant commande, vérifiez si votre boîtier, tableau ou armoire électrique dispose d'un filetage ISO (M16, M20, etc.) ou PG (PG 11, PG 16, etc.). Les deux types ne sont pas interchangeables.

Tenez compte de l'environnement

• Environnement humide, extérieur ou côtier : privilégiez IP 66 ou IP 68 en laiton nickelé ou inox.
• Environnement intérieur sec et stable : IP 54 en acier galvanisé ou polyamide suffit généralement.
• Zones très chaudes (andgt; 40°C) : vérifiez la plage de température du presse-étoupe (certains inserts en caoutchouc perdent en efficacité au-delà de +60°C).

Conservez les accessoires d'étanchéité

Les presse-étoupes modernes incluent souvent un insert d'étanchéité (joint ou bague en TPE, TPE-V ou caoutchouc). Vérifiez sa présence et son état avant installation. Un insert usé ou absent réduira drastiquement l'étanchéité.

Tableau de sélection rapide : du type de câble à la taille

Erreurs courantes à éviter

• • Confondre le diamètre du conducteur avec le diamètre du câble : un câble 3G 1,5 mm² n'a pas 1,5 mm de diamètre extérieur total. Mesurez toujours le diamètre réel du câble fini.
  • Installer un presse-étoupe trop serré : cela écrase l'isolant du câble et peut causer des courts-circuits ou des électrocutions ultérieures.
  • Oublier l'étanchéité sur les installations extérieures : l'eau s'infiltre lentement et provoque corrosion et défaillances électriques.
  • Utiliser un presse-étoupe qui ne correspond pas au filetage du boîtier : un ISO sur un filetage PG (ou vice-versa) ne s'assemble pas ou reste très lâche.
  • Négliger le remplacement des inserts usés : un joint endommagé compromet toute l'étanchéité du système.

Conclusion et appel à l'action

Le choix d'un presse-étoupe approprié selon votre type et diamètre de câble est un détail souvent négligé, mais fondamental pour la sécurité, la fiabilité et la longévité de vos installations électriques. Qu'il s'agisse de résidences, de petits tertiaires ou d'équipements industriels, une sélection rigoureuse et une installation conforme à la norme NF C 15-100 garantissent une protection durable contre les infiltrations et les défaillances.

Pour trouver la bonne taille et le bon matériau de presse-étoupe parmi une large gamme (ISO M12 à M63, PG 7 à PG 36, en laiton, acier galvanisé ou polyamide, IP 54 à IP 68), consultez materiels-electriques.fr et ses fiches produits détaillées. N'hésitez pas à demander conseil via le site en précisant votre type de câble, son diamètre extérieur et votre environnement (intérieur, extérieur, humide, corrosif). Nos experts vous aideront à sécuriser et pérenniser votre installation électrique.
