Comment faire passer facilement des fils électrique dans des gaines ICTA

5 Vues Publié le: 05/02/2026


Comment faire passer facilement des fils électriques dans des gaines ICTA

Faire passer des fils électriques dans une gaine ICTA peut sembler simple à première vue, mais sans technique appropriée, cette opération devient rapidement laborieuse, notamment sur de longues distances ou avec des coudes serrés. Pourtant, avec les bons outils et quelques astuces, il est tout à fait possible de tirer vos câbles sans effort, en respectant la norme NF C 15-100 et en évitant tout dommage aux conducteurs.

Comprendre la gaine ICTA et son rôle

La gaine ICTA signifie « Isolant Cintrable Transversalement Annelé ». Il s'agit d'un tube flexible, annelé extérieurement, fabriqué généralement en polypropylène. Son rôle est triple :

  • Protéger les conducteurs contre les chocs, la compression et l'écrasement.
  • Offrir une isolation électrique et une résistance à la chaleur (généralement jusqu'à +60°C en continu).
  • Faciliter le passage des fils grâce à sa surface annelée et sa souplesse, même dans les zones courbes et difficiles d'accès.

La gaine ICTA est conforme à la norme NF C 15-100 et obligatoire en France pour les installations résidentielles neuves et les rénovations. Elle peut être posée encastrée dans des cloisons, en sous-dalle béton, ou en saillie selon les configurations.

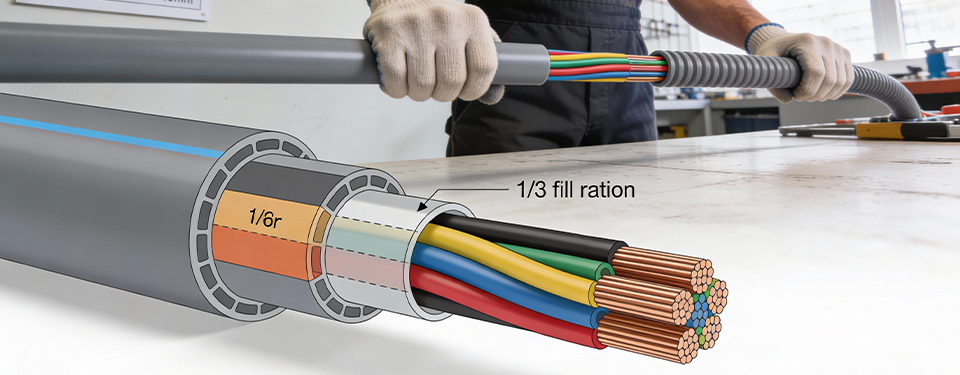

Choisir la bonne taille de gaine ICTA : la règle des 1/3

L'une des clés pour faciliter le passage des fils est de choisir une gaine au diamètre approprié. La norme NF C 15-100 recommande de ne pas remplir plus d'un tiers du volume intérieur de la gaine. Cela laisse suffisamment d'espace pour manipuler aisément les conducteurs et anticiper d'éventuelles extensions futures.

Diamètres standardisés et sections utilisables

Voici les diamètres ICTA les plus courants et leur section intérieure utilisable (1/3 du total) :

Diamètre gaine ICTA Section intérieure totale Section utilisable (1/3) Applications courantes
16 mm 90 mm² 30 mm² Éclairage (1 ou 2 circuits), petites prises
20 mm 156 mm² 52 mm² Prises standards (1 à 2 circuits), éclairage
25 mm 264 mm² 88 mm² Circuits multiples, parcours complexes
32 mm 465 mm² 155 mm² Zones avec nombreuses liaisons, proximité tableau
40 mm 755 mm² 255 mm² Installations industrielles légères, grand volume

Calculer la surface totale de vos conducteurs

Avant de choisir une gaine, calculez la surface totale occupée par vos fils :

  • Fil de 1,5 mm² : occupe 8,55 mm² (avec isolant).
  • Fil de 2,5 mm² : occupe 11,9 mm².
  • Fil de 6 mm² : occupe 22,9 mm².
  • Fil de 10 mm² : occupe 36,3 mm².
  • Fil de 16 mm² : occupe 50,3 mm².

Exemple concret : pour faire passer 3 fils de 1,5 mm² (un circuit classique d'éclairage : phase, neutre, terre), la surface totale est de 3 × 8,55 = 25,65 mm². Puisque 30 mm² (section utilisable d'une gaine 16 mm) > 25,65 mm², une gaine ICTA de 16 mm suffit.

Pour un circuit de prises avec 3 fils de 2,5 mm² (surface totale : 3 × 11,9 = 35,7 mm²), une gaine ICTA de 20 mm (section utilisable 52 mm²) est nécessaire.

Préparation indispensable avant de tirer les fils

Inspecter la gaine et son parcours

Avant d'insérer les fils, assurez-vous que :

  • La gaine est bien fixée le long de son parcours tous les 30 à 40 cm.
  • Aucune arête vive ou obstacle ne gêne le passage à l'intérieur ou aux jonctions.
  • Les angles sont aussi souples que possible (rayon de courbure doux, sans plis ni écrasements).
  • Si la gaine est préfilée (livrée avec des fils déjà dedans), les conducteurs existants ne sont pas endommagés.

Préparer les extrémités des fils

À chaque extrémité de la gaine, coupez les conducteurs à longueur légèrement réduite (quelques millimètres de moins que la gaine). Cela facilite l'insertion sans créer de bavures qui accrocheraient l'isolant.

Installer un tire-fil ou une aiguille

La plupart des gaines ICTA modernes sont livrées avec un tire-fil intégré (un cordon fin en nylon). Si la gaine est ancienne, coupée ou préfiliée sans tire-fil, vous devrez en passer un manuellement avant d'insérer les conducteurs.

Pour les passages difficiles (supérieurs à 10 mètres, avec nombreux coudes, ou zones encombrées), préférez une aiguille de tirage en fibre de verre ou en nylon : plus rigide et plus glissante qu'un simple tire-fil, elle offre une meilleure traction.

Technique 1 : Utiliser le lubrifiant pour câbles (solution la plus simple)

L'ajout d'un lubrifiant spécialisé pour câbles électriques est la technique la plus efficace et la plus rapide pour faire glisser les fils sans frottement excessif.

Comment appliquer le lubrifiant

  1. Verser le lubrifiant dans la gaine : versez une petite quantité de lubrifiant au point d'entrée et laissez-le s'écouler sur toute la longueur de la gaine (de 30 cm à 1 mètre selon la distance).
  2. Enduire aussi les conducteurs : appliquez légèrement le lubrifiant le long des fils avant de les insérer.
  3. Insérer les fils : glissez les conducteurs progressivement dans la gaine. La friction chute drastiquement grâce au lubrifiant.
  4. Vérifier le passage : tirez doucement pour vous assurer que les fils avancent sans résistance. Si vous rencontrez une zone difficile, appliquez un peu plus de lubrifiant à ce point.
  5. Nettoyer les excédents : une fois les fils passés, essuyez les résidus de lubrifiant avec un chiffon propre.

Avantages du lubrifiant

  • Réduit le frottement de façon spectaculaire, même sur les longues distances.
  • Permet de passer plusieurs câbles simultanément sans surcharge.
  • Facilite les passages difficiles avec virages serrés.
  • Peu coûteux et réutilisable sur plusieurs chantiers.
  • Biodégradable pour les versions modernes.

Technique 2 : Tire-fil simple ou aiguille de tirage

Si vous ne disposez pas de lubrifiant, une technique manuelle avec aiguille ou tire-fil reste efficace, surtout pour les passages courts ou sans virages serrés.

Étapes du tirage à l'aiguille

  1. Fixer le tire-fil ou l'aiguille : attachez solidement le cordon ou l'aiguille à l'extrémité du premier conducteur avec du ruban adhésif (type scotch) ou un nœud léger.
  2. Tirer progressivement : depuis l'autre extrémité de la gaine, tirez fermement mais sans excès le tire-fil, qui entraîne le conducteur progressivement. [2]
  3. Aider du poussage léger : simultanément, une seconde personne peut pousser légèrement le fil depuis le point d'entrée, sans forcer.
  4. Répéter pour les autres conducteurs : une fois le premier fil passé, réutilisez le tire-fil pour les conducteurs suivants (neutre, terre, etc.).

Quand privilégier cette méthode

    • Passages courts (moins de 5 mètres) en ligne droite.
    • Lorsque la gaine est bien lisse et sans obstacles.
    • Si le lubrifiant n'est pas disponible.

Technique 3 : Les boîtes de dérivation intermédiaires (pour les passages longs ou complexes)

Pour faciliter le passage sur longue distance (plus de 15-20 mètres) ou avec nombreux coudes, la meilleure approche est de fractionner le parcours avec des boîtes de dérivation intermédiaires.

Principe et mise en œuvre

  • Installez une boîte de dérivation tous les 10 à 15 mètres ou à chaque changement important de direction.
  • Cela réduit la longueur de tirage à chaque segment, diminuant drastiquement la friction.
  • Permet de reprendre un passage difficile sans déplacer tous les conducteurs.
  • Offre des points d'accès pour ajouter un lubrifiant supplémentaire si nécessaire.

Les boîtes intermédiaires doivent rester accessibles et jamais scellées, conformément à la norme NF C 15-100, pour permettre les interventions futures.

Optimiser la pose des gaines pour faciliter le tirage futur

La facilité à passer les fils dépend aussi de la qualité de pose initiale de la gaine. Lors de l'installation, suivez ces recommandations :

Rayons de courbure doux

  • Privilégiez les courbes progressives plutôt que les angles serrés à 90°.
  • Le rayon de courbure minimal recommandé est 10 fois le diamètre de la gaine (exemple : pour gaine 20 mm, rayon minimum 200 mm).
  • Une courbe raide crée une zone de frottement intense qui complique énormément le passage des fils.

Fixation régulière et stable

  • Fixez la gaine tous les 30 à 40 cm pour qu'elle ne bouge pas lors du passage des fils.
  • Une gaine mal fixe oscille et crée des zones de blocage imprévisibles.

Protection contre l'écrasement

  • Évitez de poser la gaine là où elle risque d'être écrasée (sous une charge, un meuble, etc.).
  • Le polypropylène, bien que résistant, peut perdre sa section ronde et se déformer de manière irréversible.

Erreurs courantes à éviter

Voici les pièges qui rendent le tirage des fils laborieux et peuvent endommager les conducteurs :

  • Remplir la gaine au-delà du 1/3 : cela augmente considérablement la friction et peut écraser les fils.
  • Tirer trop fort sur le tire-fil : risque de rupture du cordon et impossibilité de continuer le tirage.
  • Installer des gaines avec des angles serrés : crée des zones de blocage impossibles à surmonter.
  • Oublier le lubrifiant sur les longs parcours : le frottement devient très intense et ralentit considérablement le travail.
  • Insérer les fils tous à la fois sans lubrifiant : ils s'entrelacent et se bloquent mutuellement.
  • Ne pas préparer les extrémités des conducteurs : les isolants se retroussent et s'accrochent à la gaine.
  • Négliger l'aiguille de tirage : sans elle, impossible de repêcher un tire-fil perdu ou d'engager un nouveau conducteur après coup.

Cas particulier : gaines ICTA préfilées

Les gaines ICTA préfilées (livrées avec les conducteurs déjà intégrés) offrent un gain de temps considérable. Idéales pour les circuits standards (éclairage 3G 1,5 mm², prises 3G 2,5 mm²), elles suppriment l'étape fastidieuse du tirage.

  • Avantages : installation rapide, pas d'erreur de câblage, mains déjà préparées.
  • Limites : moins flexible pour les configurations atypiques, plus chère qu'une gaine nue.

Pour les rénovations ou les configurations personnalisées, la gaine nue avec tirage manuel reste le meilleur choix.

Outils essentiels pour tirer des fils dans une gaine ICTA

Voici l'équipement minimum recommandé :

Outil Fonction Indispensable ?
Tire-fil ou aiguille en nylon Guider le conducteur dans la gaine Oui (sauf gaine préfilée)
Lubrifiant pour câbles Réduire le frottement Fortement recommandé
Ruban adhésif ou nœud Attacher le fil au tire-fil Oui
Chiffon doux Nettoyer les résidus de lubrifiant Utile
Pince coupante Préparer les extrémités du conducteur Oui
Marqueur ou étiquettes Numéroter les conducteurs pour repérage Recommandé

Conseil pro : numéroter et repérer vos conducteurs

Avant de tirer les fils, marquez chaque conducteur avec un numéro ou un code couleur supplémentaire (par exemple, scotch de couleur à chaque extrémité). Cela simplifie énormément le raccordement final, surtout si vous avez plusieurs circuits ou une configuration complexe.

Conclusion et appel à l'action

Faire passer facilement des fils électriques dans une gaine ICTA n'est pas sorcier : il suffit de choisir la bonne taille (en respectant la règle des 1/3), de préparer soigneusement la gaine lors de son installation, d'utiliser les bons accessoires (tire-fil, lubrifiant, aiguille), et de suivre une technique éprouvée. Qu'il s'agisse de passages courts ou longs, simples ou complexes, ces principes s'appliquent et vous feront gagner un temps précieux tout en protégeant vos conducteurs.

Pour équiper vos installations avec des gaines ICTA de diamètres adaptés (16, 20, 25, 32 mm), des tire-fils, des aiguilles de tirage, des lubrifiants spécialisés pour câbles et tous les accessoires nécessaires, consultez materiels-electriques.fr. Retrouvez aussi des boîtes de dérivation pour les points de fractionnement et n'hésitez pas à demander conseil via le site pour déterminer la taille de gaine idéale selon votre nombre de conducteurs et votre type de circuit (éclairage, prises, chauffage, etc.). Vos installations seront conformes à la norme NF C 15-100 et durables dans le temps.
