Alarme Technique 2 Zones : comparatif des meilleurs tableaux de signalisation

Les tableaux d’alarme technique 2 zones sont devenus un élément incontournable dans les chaufferies, locaux techniques, salles de pompes, SSI, ou encore pour le report de défauts ascenseurs. Ils permettent de centraliser simplement jusqu’à deux informations de défaut (NO ou NF) et de les signaler par voyants et buzzer, avec report éventuel vers une GTB ou un système d’alarme incendie. Avant de choisir un modèle, il est essentiel de comprendre les différences entre les principaux tableaux du marché : capacité, autonomie, possibilités de report, facilité de maintenance et budget global.

Ce guide fait le point sur les critères de choix d’une alarme technique 2 zones et propose un comparatif des grandes familles de tableaux pour vous aider à sélectionner la bonne référence selon votre installation (petite chaufferie, bâtiment tertiaire, site industriel, etc.).

1. Rôle d’un tableau d’alarme technique 2 zones

Un tableau d’alarme technique 2 zones sert à surveiller deux circuits distincts de contacts secs (par exemple : défaut chaudière + défaut groupe froid, défaut surpresseur + défaut ventilation, etc.). Lorsqu’une des entrées passe à l’état de défaut (NO ou NF selon configuration), le tableau :

• Allume le voyant correspondant (défaut zone 1, défaut zone 2).
• Déclenche un signal sonore (buzzer) pour alerter sur place.
• Met à disposition des contacts de report (synthèse) vers une GTB, un automate, un SSI, ou un transmetteur téléphonique.

La plupart des tableaux intègrent également une surveillance d’alimentation (perte secteur, batterie faible), avec un voyant de dérangement dédié. Un modèle 2 zones est particulièrement adapté aux petites installations où l’on veut rester simple tout en restant conforme aux bonnes pratiques de sécurité.

2. Critères de choix essentiels

Avant de regarder les marques, il faut préciser votre besoin technique. Les principaux critères sont les suivants.

2.1. Type d’entrées : NO / NF / surveillées

Les tableaux sérieux permettent de configurer chaque entrée en Normalement Ouvert (NO) ou Normalement Fermé (NF), via des mini-interrupteurs (DIP switch) sur la carte de façade ou la carte mère. Cela permet d’accepter des défauts provenant aussi bien de contacts de relais (chaudière, GTC, variateur) que de sondes simples. Sur des sites plus exigeants, on peut rechercher des entrées NF surveillées (coupure de ligne détectée comme défaut).

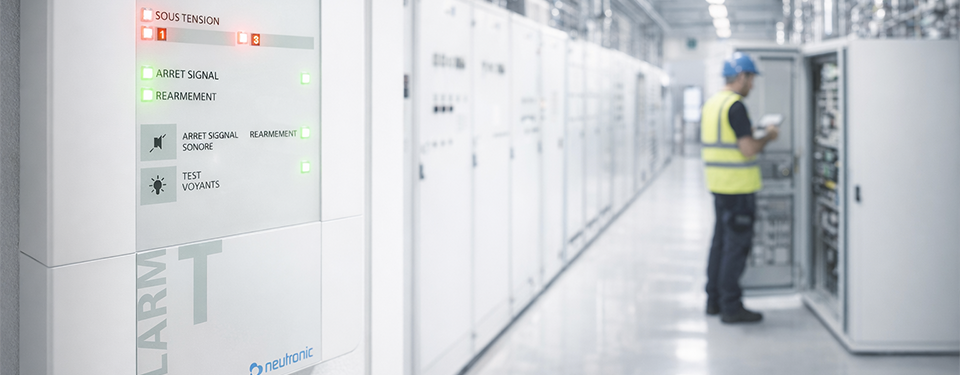

2.2. Signalisation locale : ergonomie de la façade

Un bon tableau doit offrir une lecture immédiate de l’état de chaque zone et des alimentations :

• Deux voyants dédiés aux zones (Zone 1, Zone 2) avec codes couleur (par exemple vert au repos, rouge en défaut).
• Un voyant alimentation secteur et un voyant dérangement/batterie.
• Des boutons en façade : Arrêt signal sonore, Test voyants, Réarmement.

Cette ergonomie est déterminante pour la maintenance : l’agent ou le technicien doit pouvoir identifier rapidement la zone en défaut, couper le buzzer le temps d’intervenir, puis réarmer le système une fois le défaut corrigé.

2.3. Alimentation et autonomie sur batterie

Les tableaux d’alarme technique 2 zones sont généralement alimentés en 230 V AC avec une très faible consommation au primaire (quelques mA). Ils intègrent une batterie Ni-MH qui assure la continuité de service en cas de coupure secteur. L’autonomie typique est :

• En veille : 24 à 48 heures selon les modèles.
• En alarme (buzzer activé) : quelques dizaines de minutes.

Pour un bâtiment tertiaire, viser au moins 24 h d’autonomie sur batterie est un bon compromis. Pensez à vérifier la disponibilité des batteries de rechange (format, tension, capacité) pour la maintenance à 4–5 ans.

2.4. Contacts de report et intégration GTB

Un point clé est la présence de contacts de synthèse :

• Report général défaut (contact inverseur libre de potentiel).
• Eventuellement, un contact par zone (NO/NF) pour remonter l’information de manière séparée vers une GTB ou un automate.

Sur certains modèles, ces contacts sont programmables et peuvent être temporisés, ce qui évite de remonter des micro-coupures ou des défauts fugitifs. Si vous travaillez dans un environnement industriel ou sur un site avec supervision, ces fonctions de report sont déterminantes.

2.5. Robustesse, indice de protection et format

Selon l’environnement, vous surveillerez :

• L’indice de protection (IP) : IP30/IP40 suffisants en local technique sec, IP plus élevé si zone exposée.
• La résistance aux chocs (IK) et la classe électrique (souvent classe II, double isolation).
• Les dimensions du coffret (carré compact 145 x 145 mm, ou boîtier plus large), pour une intégration harmonieuse en baie ou en local technique.

Sur des sites sensibles, on privilégiera les coffrets robustes, avec étiquettes de repérage claires pour les zones surveillées.

3. Grandes familles de tableaux 2 zones

On peut regrouper l’offre en trois grandes familles, chacune adaptée à un contexte de chantier différent.

3.1. Tableaux compacts pour petites installations

Ces modèles sont destinés aux petites chaufferies, locaux techniques d’immeubles ou petits ERP. Leurs caractéristiques typiques :

• 2 entrées NO/NF configurables.
• Signalisation locale par voyants + buzzer intégré.
• Un contact de synthèse général libre de potentiel.
• Alimentation 230 V, batterie Ni-MH intégrée pour 24–48 h d’autonomie en veille.
• Format compact (environ 140 x 140 x 70 mm).

Ces tableaux misent sur la simplicité de mise en service (configuration par DIP switch, bornier à vis accessible) et un prix contenu. Ils sont parfaitement adaptés pour reporter deux défauts critiques (par exemple : défaut chaudière + défaut VMC, ou défaut surpresseur + défaut horloge éclairage).

3.2. Tableaux 2 zones évolutifs “gamme SAT / Tempo”

Une deuxième famille regroupe les tableaux 2 zones inclus dans une gamme évolutive (SAT Tempo, systèmes d’alarmes techniques modulaires). Ces modèles se distinguent par :

• La possibilité de gérer 2 défauts localement, puis d’étendre ultérieurement à 4, 8 ou 16 défauts grâce à des modules d’extension sur bus.
• Des relais de sortie programmables avec temporisation (aucune / 5 s / 15 s / 30 s).
• Des fonctions avancées : filtrage des défauts fugitifs, reports multiples, communication surveillée entre maître et extensions.

Ils conviennent aux sites où l’on sait que d’autres défauts techniques seront ajoutés (groupes froids, CTA, onduleurs, pompes, etc.). L’investissement initial est un peu plus élevé, mais l’architecture est pérenne et cohérente.

3.3. Tableaux 2 zones “multi-marques” pour tous bâtiments

Enfin, certaines gammes généralistes proposent des tableaux 2 zones au sein de catalogues plus larges en sécurité incendie. Elles se focalisent sur :

• L’uniformité avec le reste des équipements (SSI, BAES, diffuseurs sonores).
• Une interface façade très lisible, avec zone de texte pour inscrire les libellés (chaufferie, CTA, surpresseur…).
• Des contacts de synthèse adaptés au raccordement sur centrale incendie ou tableau de report SSI.

Ces modèles sont fréquemment choisis par les installateurs qui souhaitent rester dans une même marque pour l’ensemble du système de sécurité du bâtiment.

4. Comparatif synthétique : que choisir selon votre projet ?

5. Prix indicatifs et budget à prévoir

Les tarifs varient selon les fonctions et les marques, mais on peut donner des ordres de grandeur pour un tableau d’alarme technique 2 zones :

• Entrée de gamme compact 2 zones : environ 120 à 180 € HT.
• Modèle 2 zones avec contacts de report complets et autonomie renforcée : plutôt 180 à 260 € HT.
• Tableau maître 2 zones gamme évolutive (SAT / Tempo) : souvent entre 220 et 350 € HT selon les options de temporisation et de relais.

À cela s’ajoutent les accessoires (câbles, goulottes, étiquetage, éventuelle boîte de dérivation) et la main-d’œuvre. Sur un petit local technique, la fourniture + pose d’un tableau 2 zones se situe généralement entre 350 et 700 € HT selon la complexité du câblage et les distances à reprendre.

6. Conseils d’installation et de mise en service

L’installation d’une alarme technique 2 zones reste relativement simple, mais quelques bonnes pratiques garantissent un fonctionnement fiable et une maintenance facile.

6.1. Positionnement du tableau

• Installez le tableau à hauteur de vision (environ 1,60 m du sol), à proximité de l’accès principal du local ou de la zone surveillée.
• Prévoyez un espace libre autour pour faciliter l’ouverture du coffret et la lecture des voyants.
• Évitez les zones très humides, poussiéreuses ou soumises aux chocs (prévoir une protection ou un coffret complémentaire si nécessaire).

6.2. Câblage des entrées et reports

• Utilisez des câbles adaptés (paires torsadées, section cohérente avec la longueur de ligne maximale indiquée par le fabricant).
• Respectez les polarités et le type de contact (NO/NF) configuré par DIP switch.
• Pour les reports, séparez bien les câbles “contacts secs” des câbles de puissance afin de limiter les perturbations.

Avant la mise sous tension définitive, vérifiez l’isolement des câbles, la continuité des contacts, et notez clairement sur la façade les libellés des zones (Zone 1 : Chaudière / Zone 2 : VMC, par exemple).

6.3. Tests de fonctionnement

À la mise en service, prévoyez une séquence de test :

• Test des voyants via le bouton dédié en façade.
• Simulation de défaut sur chaque zone (ouverture/fermeture du contact) pour vérifier l’allumage du voyant et le déclenchement du buzzer.
• Test de l’arrêt signal sonore et du réarmement.
• Test du report vers GTB/SSI (vérifier que les contacts basculent bien et que l’information remonte correctement).

Consignez les tests dans le registre de sécurité ou le carnet de maintenance, surtout en ERP ou site industriel.

Conclusion : comment faire le bon choix

Pour choisir le meilleur tableau d’alarme technique 2 zones, commencez par définir précisément vos deux défauts à surveiller, la façon dont vous souhaitez remonter l’information (localement seulement, ou aussi en GTB/SSI), et le niveau de robustesse requis par l’environnement. Un modèle compact suffira largement pour une petite chaufferie, tandis qu’une gamme évolutive avec relais temporisés sera préférable sur un site multi-technique ou fortement supervisé.

Pour sélectionner la bonne référence et les accessoires de câblage adaptés, n’hésitez pas à vous appuyer sur l’expertise de materiels-electriques.fr : vous y trouverez des tableaux d’alarme technique 2 zones, des gammes évolutives ainsi que tout le matériel nécessaire (câbles, borniers, alimentations) pour une installation fiable et conforme.
