Câbler une prise RJ45 : méthode fiable pour une prise Ethernet murale

Pour câbler une prise RJ45, il faut d’abord identifier la liaison que vous terminez : une prise murale reliée au coffret de communication, pas un cordon Ethernet ni un câble électrique. Le bon câblage repose ensuite sur trois points : garder le même standard T568A ou T568B aux deux extrémités, suivre le code couleur imprimé sur le mécanisme et tester la liaison avant usage.

Avant de câbler : identifier la liaison RJ45 que vous terminez

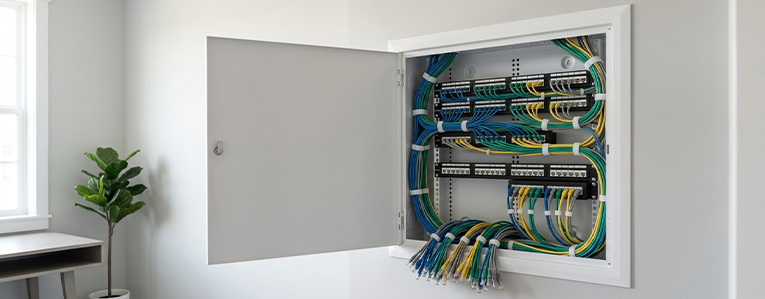

Repérez la prise dans la pièce et son arrivée au coffret de communication ou au panneau de brassage. Entre ces deux points, le câble fixe forme la liaison permanente. Le câble monobrin possède des conducteurs rigides ; le cordon Ethernet souple, déjà terminé par des fiches, sert à raccorder les équipements ou à effectuer le brassage. Couper un cordon pour remplacer un câble fixe ne dispense pas de vérifier la compatibilité des conducteurs avec le mécanisme.

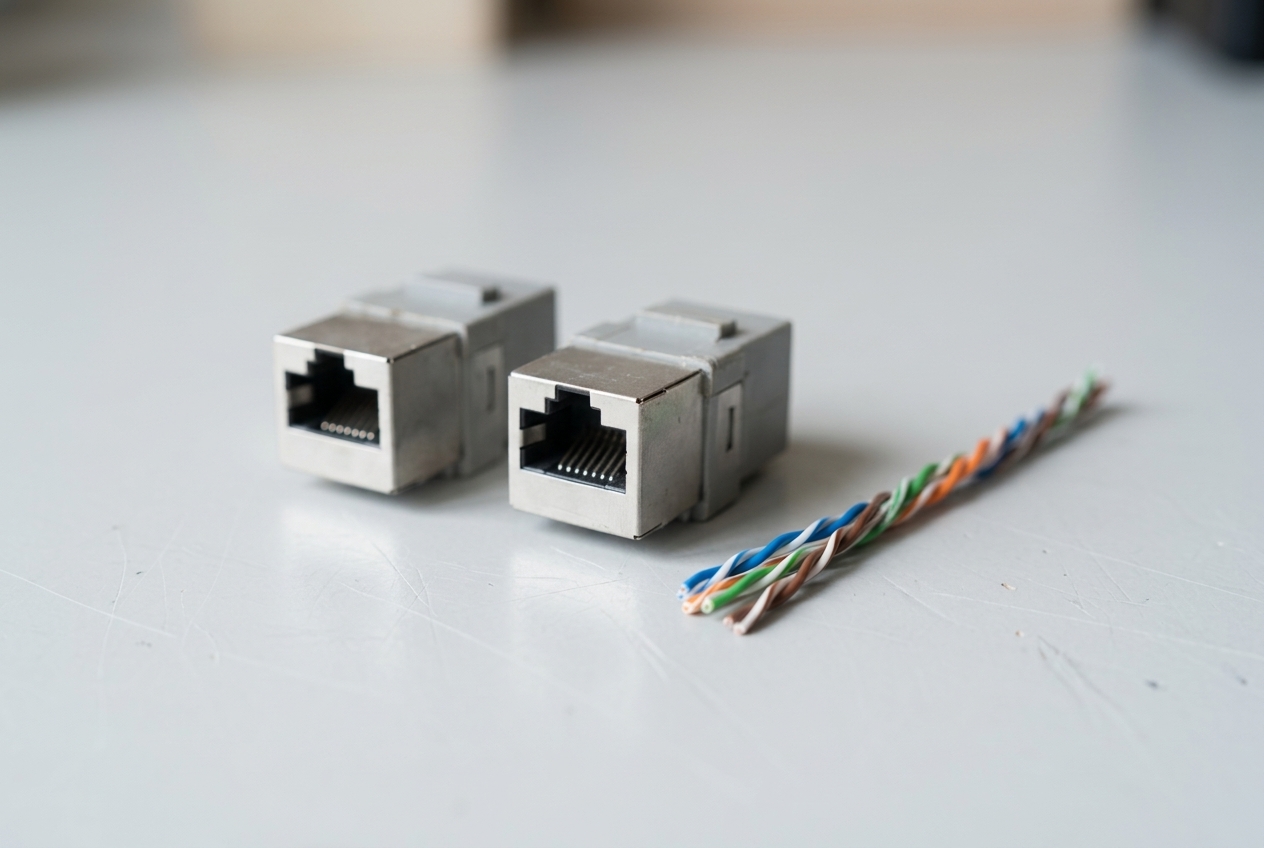

La prise murale Ethernet désigne l’ensemble accessible dans la pièce. Son noyau RJ45 reçoit les conducteurs du câble. Un keystone est un connecteur modulaire qui se monte sur un plastron ou un panneau compatible. La fiche RJ45 mâle termine, elle, un cordon : son sertissage est une autre opération. Au coffret, le panneau de brassage rassemble les terminaisons des câbles venant des pièces.

Avant tout recâblage ou test de câblage, déconnectez de la liaison la box, le switch, l’injecteur PoE et l’équipement distant. Un testeur simple ne doit jamais être branché sur une liaison PoE active. Préparez la notice exacte du mécanisme, un outil de dégainage adapté, l’outil de raccordement éventuellement demandé et le testeur avec son unité distante.

Pour choisir une prise pour câble RJ45 fixe, confrontez sa catégorie, son blindage et les conducteurs acceptés aux indications du câble. La prise Mosaic Legrand 076562 Cat.6 FTP possède un raccordement rapide sans outil et un double repérage A/B ; son support et sa plaque Mosaic se choisissent séparément. Ces caractéristiques ne rendent pas tous les câbles compatibles. Le guide pour choisir le grade et la catégorie de câble RJ45 aide à vérifier ce choix.

Choisir T568A ou T568B et garder le même ordre des deux côtés

T568A et T568B sont deux conventions de raccordement. La position des paires verte et orange change entre elles. Pour une liaison droite, conservez la même convention à la prise et au coffret : A avec A, ou B avec B. A d’un côté et B de l’autre crée une liaison croisée, généralement non recherchée pour cette installation.

Examinez d’abord l’extrémité déjà raccordée et la documentation du site. Le câblage RJ45 B convient lorsque T568B est le standard retenu ; B n’est pas une obligation générale. Une installation existante en A doit rester cohérente. Photographiez le raccordement avant démontage pour garder une trace du repérage, sans considérer cette photo comme la preuve que l’ancien montage était correct.

Suivez ensuite la légende A ou B réellement imprimée sur votre noyau. L’emplacement physique des contacts varie selon les mécanismes : un dessin trouvé pour une autre prise peut induire une erreur. Repérez la convention choisie avant de placer le premier conducteur, puis suivez uniquement les couleurs correspondantes.

Un testeur wiremap ne remplace pas un certificateur et ne confère aucune conformité à l’installation. Il vérifie la correspondance des conducteurs dans les limites de ses fonctions.

Raccorder le noyau RJ45 sans dégrader les paires

Le câblage d’une prise RJ45 commence par la préparation du câble, pas par la séparation de tous les fils. Gardez une longueur permettant de présenter le mécanisme sans tirer sur les contacts ni imposer une courbure serrée. Appliquez les indications du câble et du connecteur pour le dégainage, le détorsadage et les courbures.

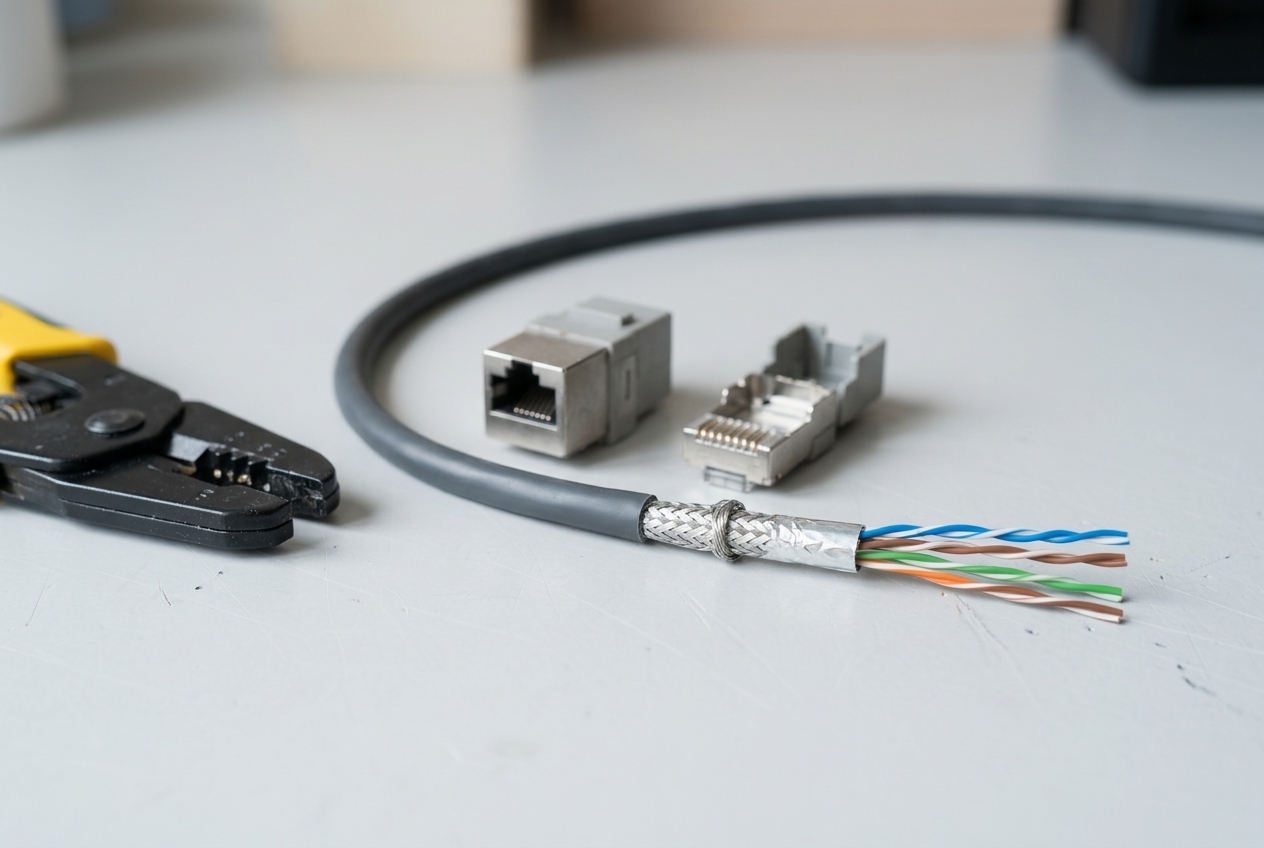

1. Retirez la gaine extérieure sur la longueur indiquée dans la notice du mécanisme. Réglez l’outil pour ne pas entailler l’isolant des conducteurs. Examinez les paires avant de poursuivre.
2. Présentez le câble dans l’entrée prévue. Séparez les paires juste assez pour atteindre leurs logements et conservez la torsade au plus près des contacts. Ne détorsadez pas une grande longueur pour rendre les fils plus faciles à aligner.
3. Placez chaque conducteur selon le code couleur A ou B sélectionné. Suivez le parcours imposé par le guide-fils ; la disposition d’un autre modèle ne constitue pas une référence.
4. Sur un mécanisme blindé, conservez et positionnez l’écran jusqu’au point de reprise prévu. La préparation du feuillard ou des autres éléments de blindage dépend de la notice et du système utilisé au coffret.
5. Fermez le connecteur et coupez les excédents dans l’ordre prescrit. Selon le modèle, la fermeture réalise la connexion ou un outil spécifique est nécessaire. Vérifiez qu’aucun conducteur déplacé n’empêche le verrouillage.
6. Remontez la prise sans écraser le câble ni forcer sur le noyau. Attribuez le même repère à la prise et à son arrivée au panneau.

Le keystone OLTRIX KEY-6AFTP Cat.6A FTP est, par exemple, un noyau à fermeture sans outil, annoncé pour des gaines rondes ou ovales jusqu’à 9 mm. Cette indication de diamètre ne remplace pas la vérification complète du câble et du support retenus. Les gestes de préparation restent ceux de sa propre notice.

Pour le câblage des prises RJ45 d’un logement, terminez et repérez chaque liaison séparément. Un numéro de pièce associé au port correspondant évite de tester ou de reprendre le mauvais départ.

Tester la prise RJ45 avant de la mettre en service

Commencez par l’inspection des deux terminaisons : cohérence A/B, conducteurs dans leurs logements, torsades conservées, mécanisme fermé et câble maintenu. Pour une liaison blindée, examinez aussi la reprise d’écran prévue. Ce contrôle précède le branchement RJ45 des équipements.

Sur la liaison déconnectée, reliez le testeur à la prise et son unité distante à l’arrivée du coffret, avec les cordons nécessaires. Le testeur ID CABLES TESTRJ sert au contrôle de continuité et de correspondance des conducteurs. Lisez sa séquence selon sa notice : recherchez une coupure, une inversion ou une correspondance incorrecte, plutôt que de vous satisfaire de voyants qui s’allument.

Une paire divisée, ou « split pair », associe des conducteurs qui n’appartiennent pas à la même paire torsadée. Sa détection dépend des fonctions du testeur ; une simple continuité correcte ne suffit donc pas à exclure tous les défauts. Reprenez les terminaisons concernées lorsqu’un défaut est identifié, puis recommencez le contrôle.

Après un résultat de câblage correct, retirez le testeur et reconnectez les équipements pour vérifier leur fonctionnement réel. Faire passer Ethernet par une prise RJ45 demande une liaison utilisable, mais aussi un brassage et des équipements adaptés. Le guide pour organiser le réseau domestique et le brassage traite cette partie.

Un fonctionnement ponctuel ne certifie ni la catégorie de la liaison, ni son débit, ni son aptitude au PoE ou au 10 Gbit/s. Conservez le repérage et les résultats observés : ils seront utiles si une mesure de performance ou un diagnostic devient nécessaire.

Erreurs fréquentes et cas où appeler un professionnel

Un branchement de prise RJ45 peut paraître propre et rester défectueux. Les erreurs à rechercher sont concrètes : mélange A/B, conducteur placé dans la mauvaise gorge, paire excessivement détorsadée, gaine entaillée, fermeture incomplète ou écran mal repris. Comparer les deux terminaisons à leurs notices est plus utile que changer plusieurs fils au hasard.

Évitez aussi d’acheter un noyau uniquement parce que sa catégorie est supérieure à celle de l’ancien. Son adaptation au câble, au blindage et au support conditionne le raccordement. Pour préparer votre matériel sur materiels-electriques.fr, comparez les fiches des mécanismes et du testeur avec la liaison identifiée, puis conservez la notice retenue.

Précaution : cette méthode concerne la terminaison d’une liaison réseau permanente, pas une intervention sur le secteur. Faites intervenir un professionnel si le câble est abîmé, si un défaut persiste après contrôle de continuité et essai avec l’équipement réel, si le cheminement présente une proximité avec les courants forts ou si le coffret doit être repris. L’ouverture d’un coffret électrique ou d’une prise secteur voisine relève également de son intervention. Pour une performance certifiée ou un usage PoE ou 10 Gbit/s fiable, faites définir les vérifications et mesures adaptées à l’ensemble de la liaison.
