Différents types de câble RJ45 : lequel choisir selon l’usage ?

Un câble RJ45 ne se choisit pas seulement avec une catégorie inscrite sur la gaine. Il faut d’abord savoir s’il s’agit d’un cordon souple de brassage ou d’un câble fixe, puis vérifier la catégorie, le grade, le blindage, la connectique et l’usage réel du lien.

Pour relier un ordinateur à une prise, choisissez un cordon prêt à l’emploi. Pour une liaison permanente entre prise murale et coffret, recherchez un câble fixe adapté. Le câble Ethernet RJ45 appartient au réseau de communication basse tension : il se distingue du câble électrique de puissance, même lorsqu’il transporte aussi l’énergie destinée à un équipement PoE.

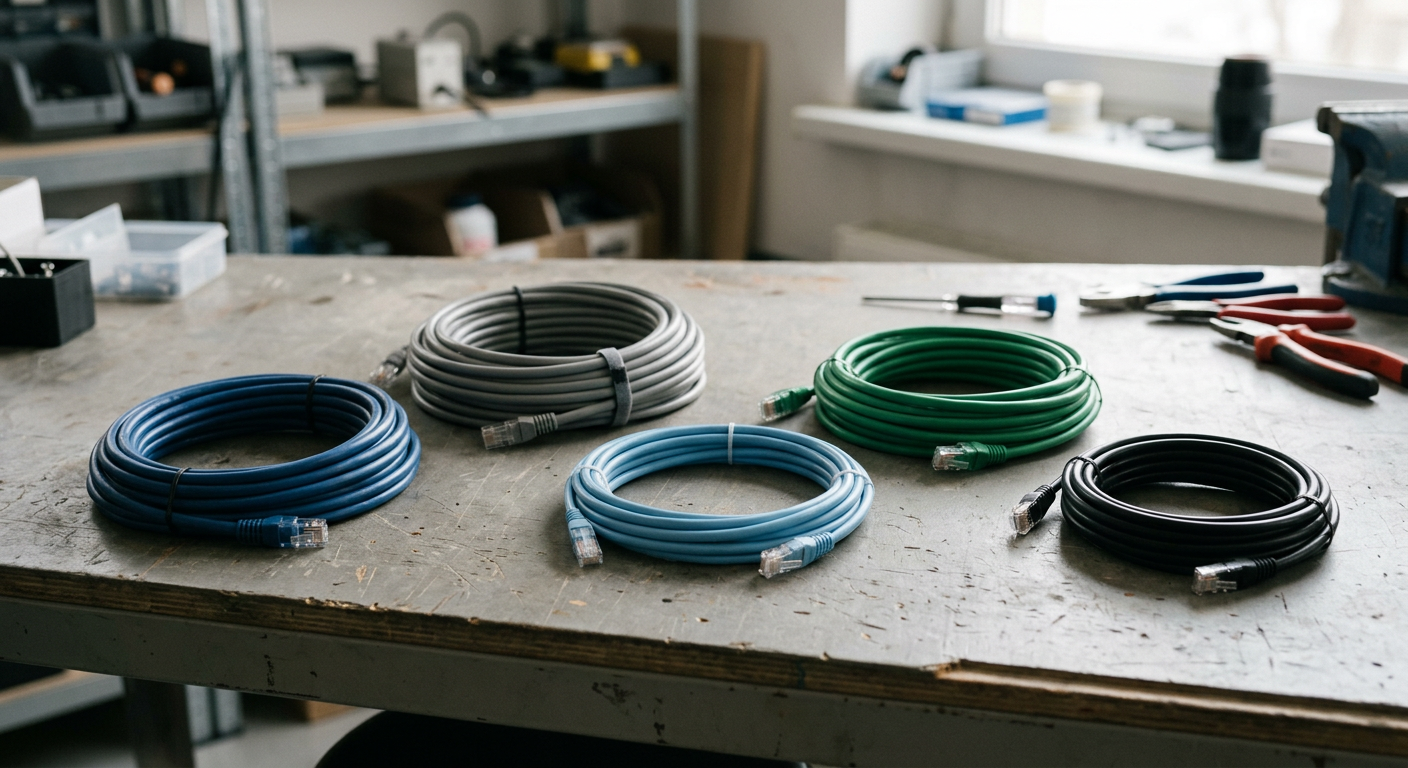

Identifier le bon type de câble RJ45 selon l’usage

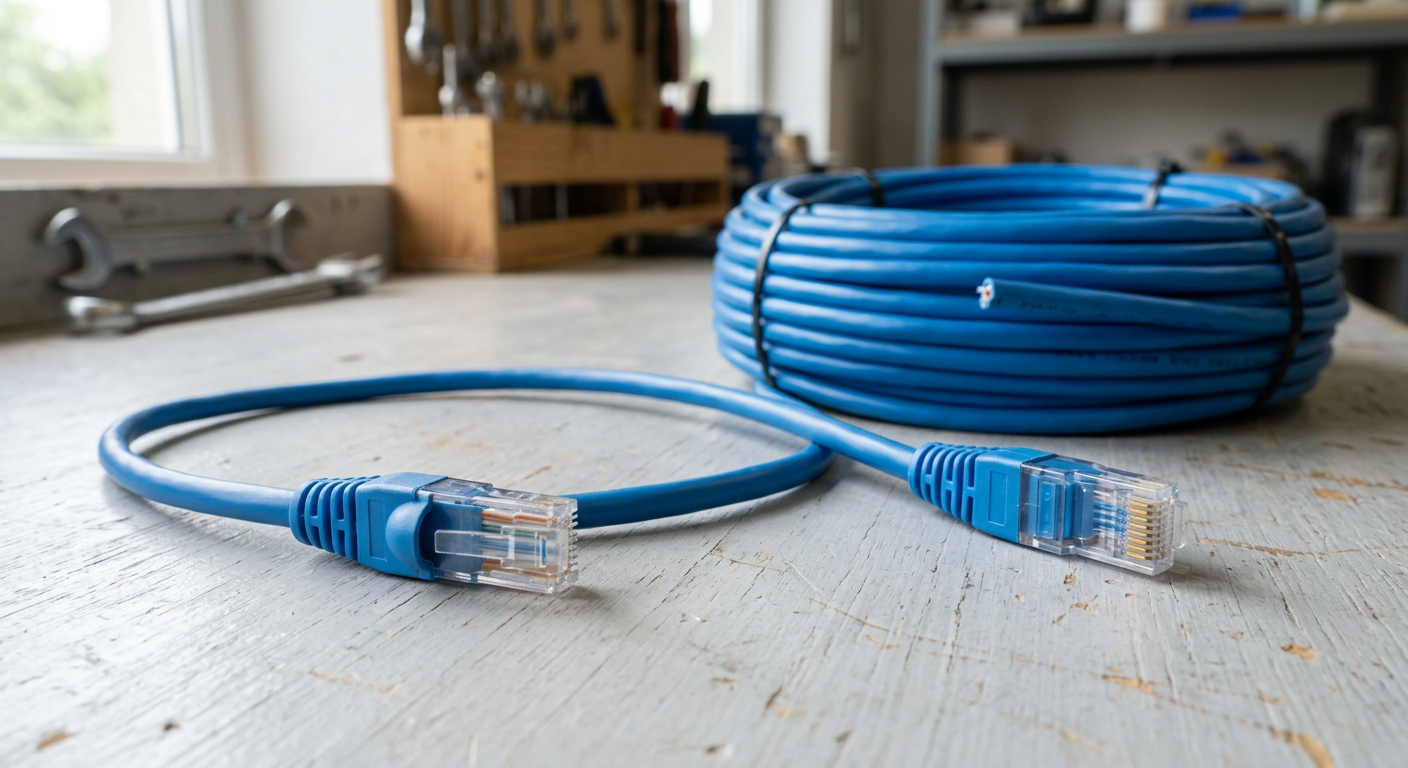

Un cordon RJ45 mâle/mâle possède ses connecteurs aux deux extrémités. Sa construction multibrin apporte la souplesse utile au raccordement d’un équipement ou au brassage entre panneau et switch. Plusieurs brins fins composent chaque conducteur. Choisissez une longueur qui atteint les ports sans traction, en tenant compte de leur emplacement dans le coffret. Un cordon trop court impose des contraintes aux connecteurs ; une longueur excessive encombre le brassage.

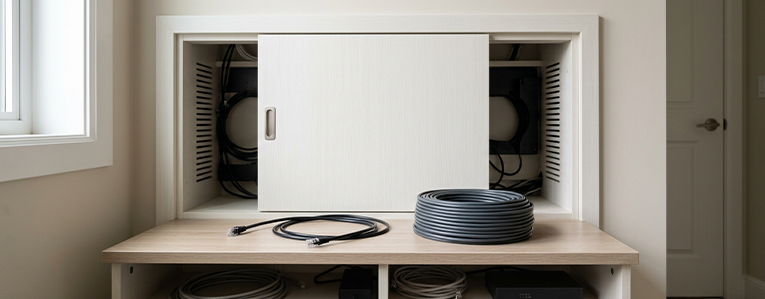

Le câble fixe monobrin possède, lui, un conducteur massif pour chaque fil. Il convient à la liaison permanente, normalement peu manipulée, entre le coffret et la prise murale. Une bobine ou une coupe au mètre est un câble à intégrer à cette liaison, pas un cordon utilisable directement entre deux appareils. Un cordon souple de brassage n’est donc pas le substitut prévu au câble fixe dans une gaine.

Commencez par décrire votre besoin : raccordement court dans le coffret, liaison vers une pièce, réseau résidentiel VDI, caméra PoE ou réseau dont la performance doit être mesurée. Cette distinction évite d’acheter une catégorie élevée dans une construction inadaptée. L’expression « câble RJ 45 », avec une espace, désigne le même usage commercial que « câble RJ45 » : elle ne précise ni le conducteur ni le blindage.

Si le choix porte aussi sur l’organisation des équipements, l’article pour concevoir un réseau domestique moderne complète cette sélection du support cuivre.

Catégorie, grade et débit : ce que le marquage dit vraiment

La catégorie caractérise les performances de transmission d’un composant. Le débit utilisable dépend de la chaîne : câble fixe, prises, panneau, cordons et équipements. Un câble neuf Cat6A associé à des composants Cat6 ne constitue pas, par cette seule substitution, un lien Cat6A certifié. Il faut examiner l’ensemble plutôt que retenir le chiffre le plus élevé sur une gaine.

Le Cat6 est un choix courant pour le Gigabit, sous réserve de la fiche et de la chaîne complète. Le modèle U/UTP présenté dans le tableau est annoncé pour cet usage et possède des conducteurs cuivre monobrin. Pour un objectif de 10 Gb/s, envisagez le Cat6A avec une connectique et des cordons compatibles, des équipements capables de ce débit et une mesure adaptée du lien réalisé.

Le grade répond à une autre lecture, celle du réseau résidentiel VDI, pour voix, données et images. Grade 3 et Grade 3TV se choisissent selon les services attendus, le coffret, les prises et le brassage. Une paire prévue pour des signaux de télévision ne transforme pas toute prise RJ45 en sortie TV universelle. Le transport de ces signaux dépend de l’architecture, des équipements associés et des longueurs retenues. Pour approfondir cette distinction, consultez le guide pour comprendre la différence entre grade VDI et catégorie de câble.

Cat7 et Cat7A ne sont pas automatiquement de meilleurs choix pour une installation RJ45 standard. Leur intérêt éventuel dépend de l’environnement, de la connectique réellement utilisée, des appareils et de la mesure demandée. Acheter un câble Cat7 ne suffit pas à obtenir une chaîne de même niveau. Un réseau existant en Cat5e ou un projet évoquant du Cat8 mérite également une vérification du besoin avant tout remplacement : le numéro seul ne justifie pas l’achat.

Blindage RJ45 : U/UTP, F/UTP, F/FTP, S/FTP et limites réelles

La notation décrit séparément la protection globale du câble et celle de ses paires torsadées. Elle permet de comparer des constructions précises, plutôt que de se contenter du mot « blindé » sur une annonce.

• U/UTP : aucun écran métallique global et aucun écran individuel autour des paires.
• F/UTP : un feuillard forme l’écran global ; les paires ne possèdent pas d’écran individuel.
• F/FTP : un feuillard entoure chaque paire et un autre forme l’écran global.

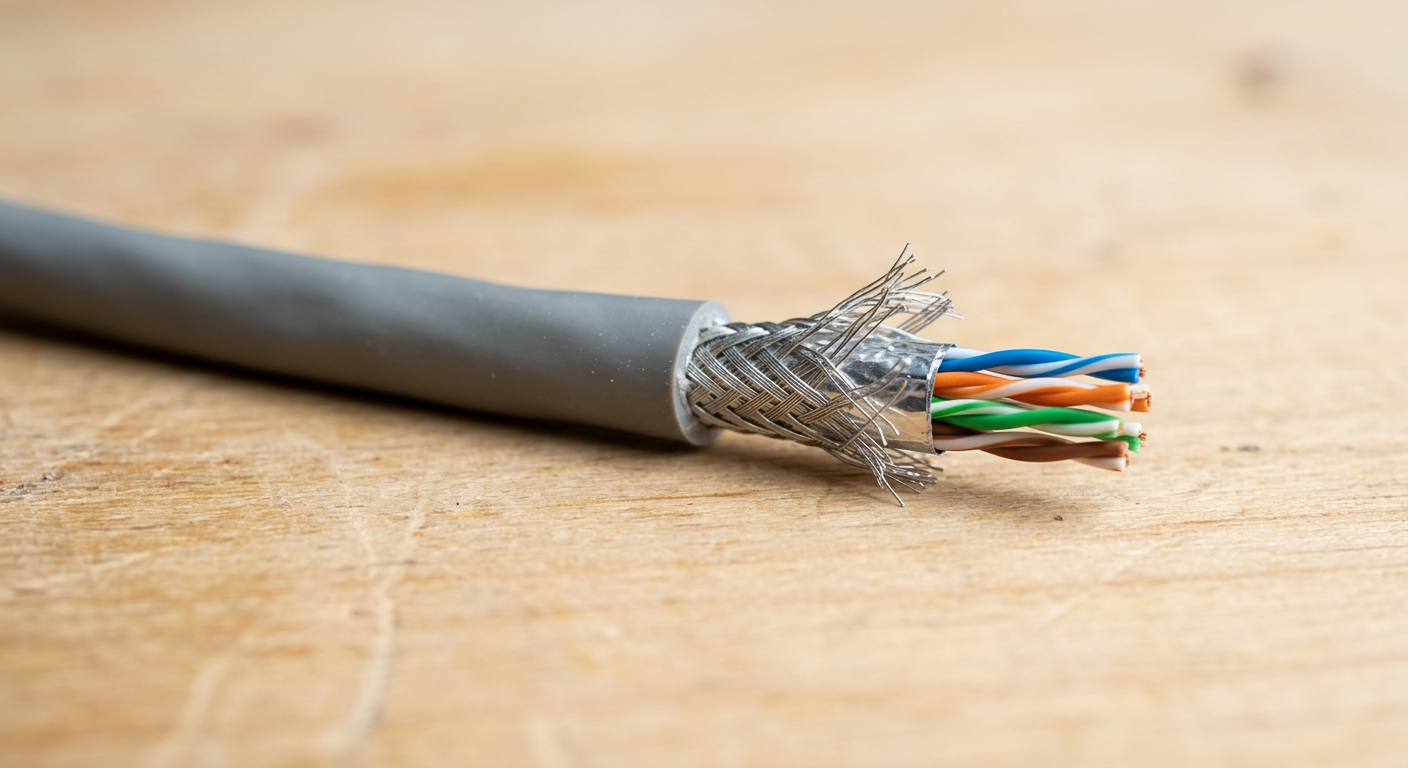

• S/FTP : chaque paire possède son écran en feuillard, complété par une tresse métallique globale.

Ces écrans contribuent à limiter les perturbations électromagnétiques ; les écrans individuels participent aussi à la maîtrise des interactions entre paires. Le choix dépend du cheminement et de l’environnement. Un câble U/UTP destiné à un environnement peu perturbé et un câble S/FTP ne répondent pas aux mêmes contraintes de construction.

Examinez aussi les prises, le panneau et les cordons. La continuité du blindage et de masse/terre doit correspondre au système prévu, sans liaison improvisée. Mélanger un câble blindé avec une connectique non adaptée ne conserve pas automatiquement les performances attendues de ce blindage. La tresse ou le feuillard ne garantit donc, à lui seul, ni débit ni immunité du réseau.

Le PoE ajoute une contrainte distincte : le transport d’énergie peut échauffer les conducteurs. Vérifiez le type et la qualité du conducteur, la longueur, les conditions thermiques et les indications PoE du câble ou du cordon. La compatibilité de l’équipement doit également être connue. Une mention Cat6A ou S/FTP ne remplace pas cette vérification dans les fiches.

Tableau de choix : quel câble RJ45 prendre selon le cas

Les références ci-dessous illustrent des constructions à envisager. Elles ne constituent pas des ensembles déclarés compatibles entre eux. Le choix final dépend des autres composants et du résultat demandé.

Vérifications avant achat et erreurs à éviter

Préparez une liste par liaison : usage, cordon ou câble fixe, catégorie, grade éventuel, blindage et connectique. Pour chaque prise ou fiche RJ45, vérifiez la compatibilité annoncée avec le conducteur et le câble retenus. Ajoutez la longueur totale avec les cordons, le cheminement disponible, les contraintes environnementales et le besoin PoE. Comparez ces éléments aux fiches des composants avant de commander.

Contrôlez notamment le rayon de courbure prévu par le fabricant et l’espace disponible. Un câble écrasé ou fortement plié peut dégrader la transmission malgré sa catégorie. La proximité de sources de perturbations et la séparation des cheminements influencent aussi le choix. Une gaine existante ne suffit pas à établir que n’importe quel câble conviendra.

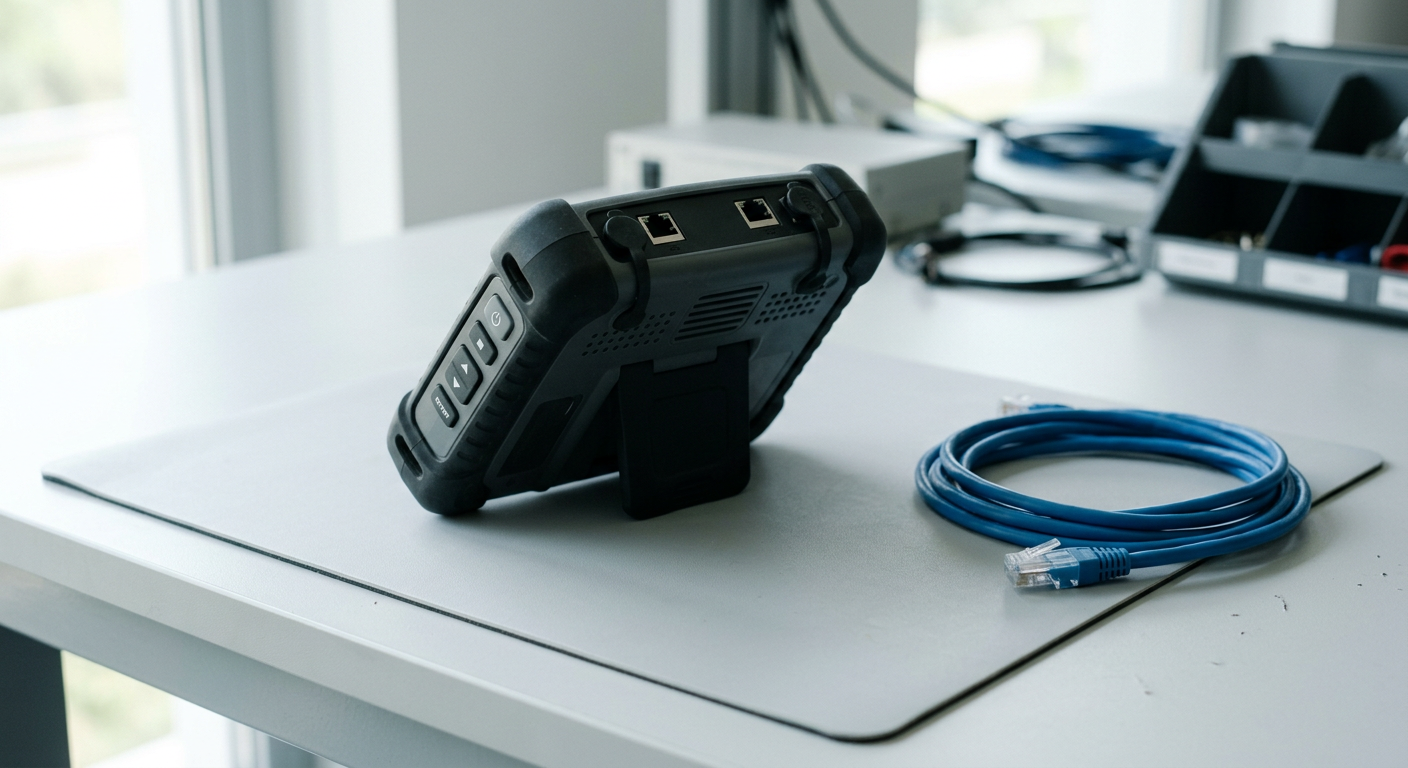

Définissez enfin le contrôle attendu : continuité, vérification du fonctionnement ou certification de performance. Un testeur simple et une mesure de certification ne répondent pas à la même question. Conservez les références et les résultats si un débit précis est exigé. La réalisation d’une terminaison RJ45 relève d’un guide distinct, à consulter seulement lorsqu’il est effectivement publié.

Sur materiels-electriques.fr, comparez les fiches des références retenues et leur disponibilité actuelle en reprenant cette liste, plutôt que de choisir uniquement la catégorie la plus élevée.

Précaution : faites appel à un professionnel si la liaison doit être certifiée, si le cheminement est contraint ou proche de courant fort, ou si les performances réseau ou PoE restent insuffisantes. Le choix du câble doit alors s’appuyer sur l’examen du lien complet et les mesures appropriées.
