Collier, embase de fixation & tubes : bien choisir manchons et coudes pour une installation propre

Pourquoi les colliers, embases, tubes, manchons et coudes sont essentiels en installation apparente

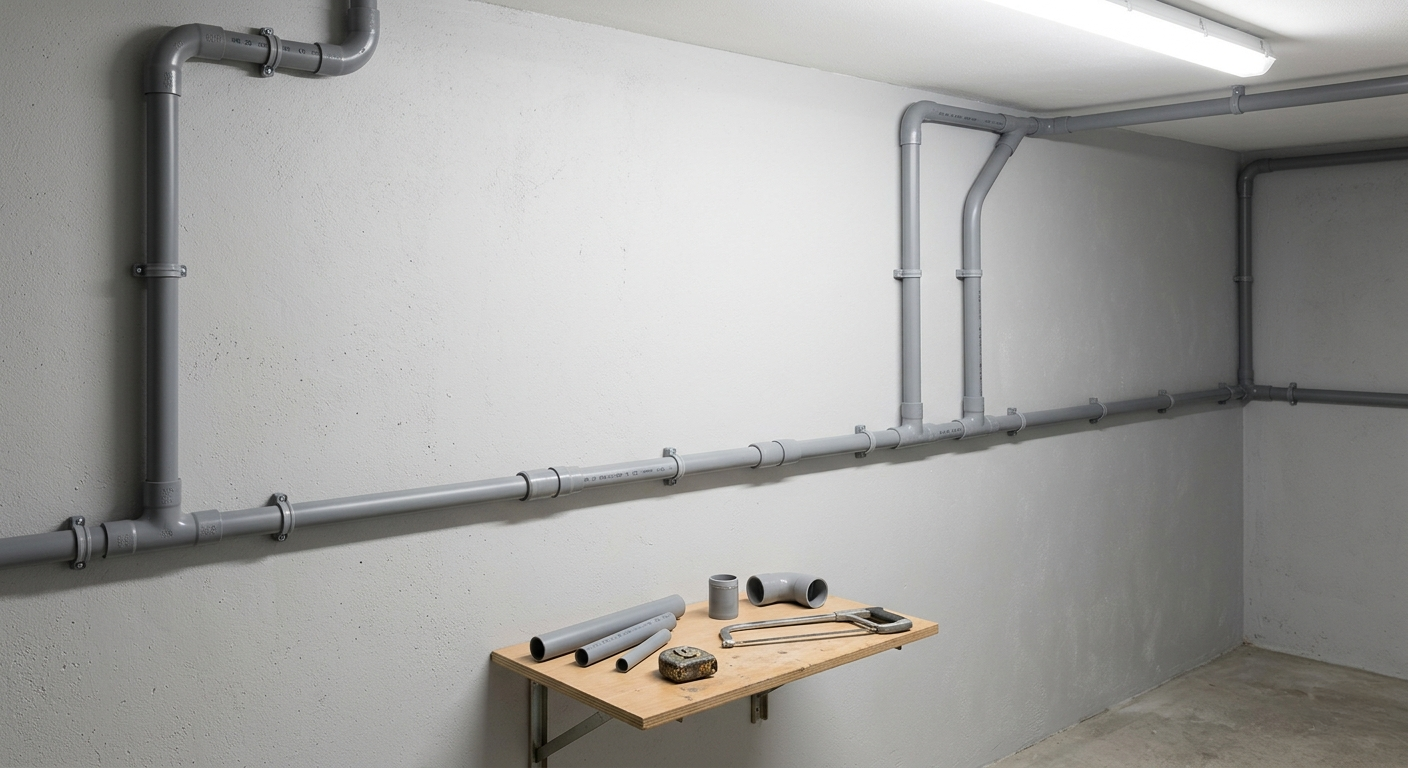

Dans une installation électrique apparente, les colliers avec embase et les tubes rigides (par exemple type IRL) forment l’ossature mécanique qui protège les conducteurs et structure le réseau. Au lieu de laisser passer des câbles libres agrafés ou posés en vrac, le tube joue le rôle de gaine rigide : il abrite les fils, les protège des chocs et des frottements, tout en permettant un cheminement visible et lisible. Pour un particulier, cela évite les fils qui pendent dans un garage ou une buanderie ; pour un professionnel, c’est un vrai gain d’image et de fiabilité dans un local technique, une réserve ou un atelier.

Les colliers assurent le maintien du tube sur le support (mur, plafond, structure métallique), tandis que l’embase est la partie qui vient réellement se fixer au bâti, avec la visserie et la cheville adaptées. Ce duo collier–embase permet de régler finement l’alignement, la distance au mur et la régularité des entraxes. Les manchons droits, eux, servent à prolonger un tube lorsque la longueur standard (souvent 2 m) ne suffit pas, tandis que les coudes prennent en charge les changements de direction : angle de mur, passage du mur au plafond, contournement d’une poutre ou d’une porte. L’ensemble collier–embase–tube–manchon–coude constitue donc un système complet qui garantit à la fois sécurité, durabilité et esthétique.

Au-delà de l’aspect visuel, une installation bien structurée facilite énormément la maintenance et les évolutions. Ajouter un point lumineux, modifier un circuit ou diagnostiquer une panne est beaucoup plus simple lorsque le cheminement des conduits est logique et clairement fixé. Dans un local d’entreprise, un réseau apparent bien posé peut même servir de base à de futurs ajouts (prises supplémentaires, lignes de commande, données, etc.), à condition d’avoir dimensionné correctement les tubes et d’avoir prévu des réserves dans le cheminement. C’est pour cela qu’il est utile de “surpenser” légèrement la partie fixation dès le départ, plutôt que de bricoler au coup par coup.

Les différents types de colliers et embases pour tubes

Les colliers de fixation pour tubes se déclinent en plusieurs types, chacun adapté à un contexte précis. Les plus courants, pour les tubes électriques rigides, sont les colliers à embase clipsables : une embase se fixe sur le mur ou le plafond, puis le collier vient se clipser autour du tube pour le maintenir. L’avantage est double : la pose est rapide et le tube reste facile à déposer en cas de modification du circuit. On trouve également des colliers lyre, qui enserrent le tube en forme de “U” avec une vis de serrage, souvent utilisés lorsque l’on souhaite une fixation plus ferme ou lorsque le tube est plus lourd (multiples conducteurs, environnements plus exigeants).

Le diamètre du collier doit correspondre exactement au diamètre du tube choisi (16, 20, 25 mm, etc.). Il est déconseillé d’“adapter” un collier prévu pour un diamètre différent : soit le tube restera flottant et pourra vibrer ou se déplacer, soit il sera trop serré et risquera d’être marqué ou écrasé. Selon les marques, certains colliers intègrent des petites réserves permettant un léger jeu pour compenser les dilatations ou les petites imprécisions de pose, ce qui peut être intéressant en milieu soumis aux variations de température.

Les embases, de leur côté, assurent l’ancrage dans le support. On peut distinguer :

• les embases à visser : idéales sur bois, métal ou chevilles déjà en place ;
• les embases à cheville intégrée : parfaites pour les murs en maçonnerie (parpaing, brique, béton) ;
• les embases ou clips pour profilés : utilisées sur des rails, IPN, structures métalliques sans perçage ;
• les embases déportées : qui laissent un espace entre le tube et le mur, utile pour passer derrière d’autres éléments.

Dans des environnements tertiaires ou semi-industriels, on peut également recourir à des colliers métalliques, parfois caoutchoutés, qui offrent une meilleure tenue mécanique et une meilleure résistance aux températures ou aux produits chimiques. Là encore, le point clé est de rester cohérent : on évite de mélanger trop de systèmes différents sur une même ligne, afin de garder un rendu homogène et une maintenance simple. Sur materiels-electriques.fr, il est pertinent de guider l’utilisateur par type de support (mur plein, cloison légère, structure métallique) et par diamètre de tube, pour faciliter ce choix.

Choisir ses tubes, manchons et coudes pour un cheminement propre

Le tube est le “conduit” principal de ton installation apparente. En résidentiel et petit tertiaire, on utilise le plus souvent des tubes rigides isolants destinés aux circuits électriques, disponibles en plusieurs diamètres. Le bon choix dépend :

• du nombre de conducteurs à faire passer dans le tube ;
• de la section des conducteurs (éclairage, prises, circuits spécialisés) ;
• de la longueur totale et du nombre de coudes, qui vont influer sur la facilité de tirage.

Par exemple, pour un simple circuit d’éclairage avec quelques conducteurs en 1,5 mm², un tube de petit diamètre peut suffire. En revanche, pour un circuit de prises ou un cheminement qui doit accueillir plusieurs circuits, un diamètre supérieur est plus confortable. Anticiper un peu en choisissant un tube légèrement plus grand que le strict minimum permet de garder de la marge pour des ajouts ultérieurs et de faciliter les opérations de tirage ou de remplacement.

Les manchons droits servent à assembler deux tronçons de tube lorsque la longueur standard ne suffit pas ou lorsqu’il faut prolonger un cheminement existant. Ils assurent la continuité mécanique et évitent les raccords approximatifs ou bricolés qui laissent apparaître des interstices. Selon les gammes, on distingue des manchons simples (tube enfilé de part et d’autre) et des manchons ouvrables, plus pratiques lorsque l’installation est déjà en place et que l’on doit intervenir sur les câbles.

Les coudes répondent à une autre contrainte : gérer les changements de direction sans maltraiter les conducteurs. Un virage “cassé” avec un tube coupé et posé à l’angle peut provoquer des zones de pincement et compliquer le tirage. Les coudes offrent un rayon régulier, limitent les efforts sur les fils et rendent le cheminement visuellement plus propre. On trouve :

• des coudes 90° classiques pour angles droits ;
• des coudes orientables ou composables pour suivre des trajectoires plus complexes ;
• des coudes ouvrables pour faciliter la maintenance et l’ajout de câbles.

Là encore, l’idéal est de rester cohérent : même diamètre de tube, manchons et coudes issus de la même famille pour assurer une bonne compatibilité. Dans un garage ou un sous-sol, par exemple, un seul type de tube, un seul type de manchon et un seul modèle de coude suffit souvent à réaliser tout le réseau de façon harmonieuse.

Bonnes pratiques de pose : alignement, entraxe et support

Une installation apparente réussie commence sur le papier (ou au crayon sur le mur). Avant de sortir la perceuse, on trace le cheminement : départ du tableau ou de la boîte, contour des portes et fenêtres, passage au plafond si nécessaire, arrivée au point d’utilisation (prise, luminaire, appareillage). L’objectif est de limiter les zigzags et les changements de direction inutiles, tout en restant pratique pour le tirage des câbles. Il vaut souvent mieux faire un détour franc bien aligné qu’un “S” compliqué qui sera difficile à réaliser proprement.

Pour les colliers, on choisit un entraxe régulier. En pratique, on reste souvent sur un espacement de l’ordre de quelques dizaines de centimètres en horizontal, un peu plus serré dans les zones soumises aux chocs ou aux vibrations (passages de porte, zones de manutention, ateliers). Sur les montées verticales longues, on veille à ce que le tube ne puisse pas se déformer sous son propre poids ni glisser vers le bas : quelques fixations supplémentaires en partie haute sont alors utiles. Un repère simple consiste à vérifier visuellement que le tube reste parfaitement droit entre deux colliers, sans fléchissement.

Le choix des chevilles et de la visserie est crucial pour la tenue dans le temps. Sur un mur plein, une cheville classique de qualité suffira ; sur une cloison creuse, on privilégiera des chevilles adaptées au plâtre ou des systèmes de fixation spécifiques. Sur une structure métallique, des attaches de support sans perçage peuvent faire gagner du temps et éviter de fragiliser l’ossature. Lorsque plusieurs lignes cohabitent (tubes électriques, gaines de ventilation, tuyauteries), l’idéal est de regrouper les réseaux sur des supports communs tout en respectant les distances de sécurité : colliers doubles ou quadruples, rails de supportage, consoles, etc. Le résultat est plus lisible, plus compact et plus simple à faire évoluer.

Bien s’équiper en colliers, embases, tubes, manchons et coudes sur materiels-electriques.fr

Pour choisir les bons produits, le plus efficace est de partir de ton scénario concret. Par exemple :

• Aménager un garage : quelques circuits d’éclairage et de prises, tubes apparents le long des murs, fixation en maçonnerie.
• Créer un petit local technique : plusieurs lignes, quelques dérivations, coexistence de tubes électriques et d’autres réseaux.
• Équiper une zone d’atelier : environnement potentiellement poussiéreux, besoin de robustesse et de bonne tenue mécanique.

À partir de ce contexte, tu sélectionnes le diamètre de tube adapté, puis tu choisis dans la même logique les colliers, embases, manchons et coudes compatibles. Sur materiels-electriques.fr, tu peux t’appuyer sur les familles dédiées aux colliers et embases, aux tubes rigides, et aux accessoires de raccordement (manchons, coudes, dérivations). Les fiches produits détaillent le matériau, le diamètre, le type de fixation et l’usage (intérieur, extérieur couvert, locaux techniques, etc.), ce qui permet d’aligner ton choix sur la réalité du chantier.

Que tu sois bricoleur averti ou installateur professionnel, tu peux ainsi composer un “kit” complet pour ton installation apparente : un type de tube, une gamme de colliers à embase, des manchons et coudes assortis, plus éventuellement quelques accessoires complémentaires (boîtes, dérivations, passe-cloisons). En cas d’hésitation sur le diamètre, le type de collier ou la solution de fixation la plus adaptée à ton support, n’hésite pas à parcourir les catégories de produits et à demander conseil directement via materiels-electriques.fr. Tu bénéficieras de l’expertise du site pour valider ta configuration et t’assurer de choisir un matériel cohérent, sûr et durable pour ton installation apparente.
