Gaine ICTA IK10 : définition, rôle et enjeux dans une installation électrique

La gaine ICTA IK10 est une gaine électrique annelée, isolante et cintrable, conçue pour protéger les fils et câbles dans les installations résidentielles, tertiaires et industrielles. ICTA signifie « Isolant Cintrable Transversalement Annelé » : sa structure annelée lui permet d’être facilement cintrée pour suivre les trajets de câblage dans les cloisons, les dalles ou les faux plafonds, tout en conservant une bonne tenue mécanique. L’indice IK10 indique une très haute résistance aux chocs mécaniques, ce qui en fait une solution particulièrement adaptée aux zones exposées aux chocs, aux écrasements et aux contraintes de chantier.

Dans une installation électrique, la gaine ICTA IK10 assure plusieurs fonctions essentielles : la protection mécanique des conducteurs (contre les coups, les frottements, l’écrasement), la protection complémentaire à l’isolant des câbles, la possibilité de remplacer ou d’ajouter des conducteurs en tirage ultérieur, ainsi qu’un repérage clair des réseaux. Son usage est particulièrement recommandé pour les passages en dalle ou en chape, les traversées de cloisons, les zones de circulation, les garages, les locaux techniques, les vides sanitaires ou encore les zones accessibles au public.

Par rapport à une gaine plus légère, la gaine ICTA IK10 apporte une robustesse supplémentaire qui sécurise l’installation sur la durée : un choc lors d’un coulage de béton, un outil qui tombe sur un cheminement apparent ou une mauvaise manipulation lors d’un aménagement ultérieur risquent moins de détériorer l’isolant des conducteurs. En complément de la protection assurée par les disjoncteurs et interrupteurs différentiels, cette protection mécanique participe directement à la sécurité des biens et des personnes.

Normes, marquages et caractéristiques techniques de la gaine ICTA IK10

La gaine ICTA IK10 s’inscrit dans le cadre réglementaire des installations électriques françaises, et doit être utilisée en cohérence avec la norme NF C 15-100. Cette norme définit notamment les règles de mise en œuvre des conduits, les conditions d’encastrement, les sections de conducteurs, les dispositifs de protection et les volumes réglementaires. L’indice IK10, quant à lui, fait référence à une classification de résistance aux chocs, l’IK10 correspondant à une énergie d’impact élevée, adaptée aux environnements où la gaine peut être soumise à des chocs répétés.

Sur les produits du marché, la gaine ICTA IK10 se présente le plus souvent sous la forme d’un conduit annelé de couleur noire, parfois accompagné de bandes grises ou de marquages spécifiques pour faciliter l’identification. On retrouve généralement les caractéristiques suivantes (à vérifier sur chaque fiche produit) : matière en polyoléfines ou équivalent, résistance à l’écrasement élevée (de l’ordre de plusieurs centaines de newtons), résistance aux chocs à basse température, plage de température d’utilisation comprise en général entre environ -5 °C et +90 °C, non-propagation de la flamme et conformité aux normes en vigueur.

Les gaines ICTA IK10 sont disponibles dans différents diamètres : 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, et au-delà pour certains usages spécifiques. Le choix du diamètre dépend du nombre de conducteurs, de leur section et du type de circuit (éclairage, prises, communication, domotique, alimentation de gros appareils, etc.). Il est important de respecter les règles de remplissage : une gaine trop chargée complique le tirage, augmente les risques d’échauffement et rend toute évolution ultérieure difficile. À l’inverse, une gaine correctement dimensionnée laisse une marge pour ajouter un circuit ou remplacer un câble si nécessaire.

De nombreuses références de gaine ICTA IK10 intègrent un fil de tirage, ce qui facilite grandement le passage des conducteurs, notamment dans les longs parcours ou les cheminements avec plusieurs coudes. Ce fil de tirage permet de gagner du temps sur le chantier et de réduire les efforts nécessaires lors du câblage. Pour les environnements les plus exigeants, il existe également des versions spécifiques (par exemple pour pose enterrée, pose en extérieur ou milieux particuliers), toujours à choisir en fonction des prescriptions des fabricants et des contraintes du projet.

Pourquoi associer gaine ICTA IK10 et accessoires BBC ?

Associer une gaine ICTA IK10 à des accessoires BBC (Bâtiment Basse Consommation) répond à deux enjeux complémentaires : la sécurité et la robustesse de l’installation électrique, et la performance énergétique globale du bâtiment. Les accessoires BBC sont conçus pour garantir l’étanchéité à l’air et limiter les ponts thermiques au niveau des traversées de parois, des boîtes d’encastrement et des jonctions entre les gaines et les éléments du bâtiment.

Lorsque des gaines traversent un isolant, un pare-vapeur ou une membrane d’étanchéité à l’air, chaque percée devient un point potentiel de fuite d’air. Cet air peut s’infiltrer depuis l’extérieur vers l’intérieur (ou inversement), entraînant des pertes de chaleur, des courants d’air, des risques de condensation dans l’isolant et une dégradation de la performance énergétique. Les accessoires BBC (boîtes étanches, manchons, passe-gaines, membranes spécifiques) sont conçus pour entourer la gaine et assurer une liaison étanche avec la paroi, même en cas de mouvement ou de vibration.

En associant la gaine ICTA IK10 à ces accessoires BBC, on bénéficie d’un système complet : la gaine protège mécaniquement les conducteurs et assure la durabilité de l’installation, tandis que les accessoires BBC garantissent la continuité de l’enveloppe étanche à l’air du bâtiment. Cette approche est particulièrement importante dans les constructions neuves visées par des labels ou des exigences réglementaires de type BBC, RT 2012, RE2020 ou équivalent, mais elle est également pertinente en rénovation performante.

Dans le cadre d’un test de perméabilité à l’air (infiltrométrie), chaque détail compte. Des prises mal étanchées, des boîtes d’encastrement classiques en façade isolée ou des gaines traversant un pare-vapeur sans traitement peuvent suffire à dégrader le résultat du test. L’usage d’accessoires BBC dédiés à la gaine ICTA IK10 permet de limiter ces fuites et de sécuriser la conformité du bâtiment vis-à-vis des objectifs de performance fixés au départ.

Typologies d’accessoires BBC pour gaines ICTA IK10

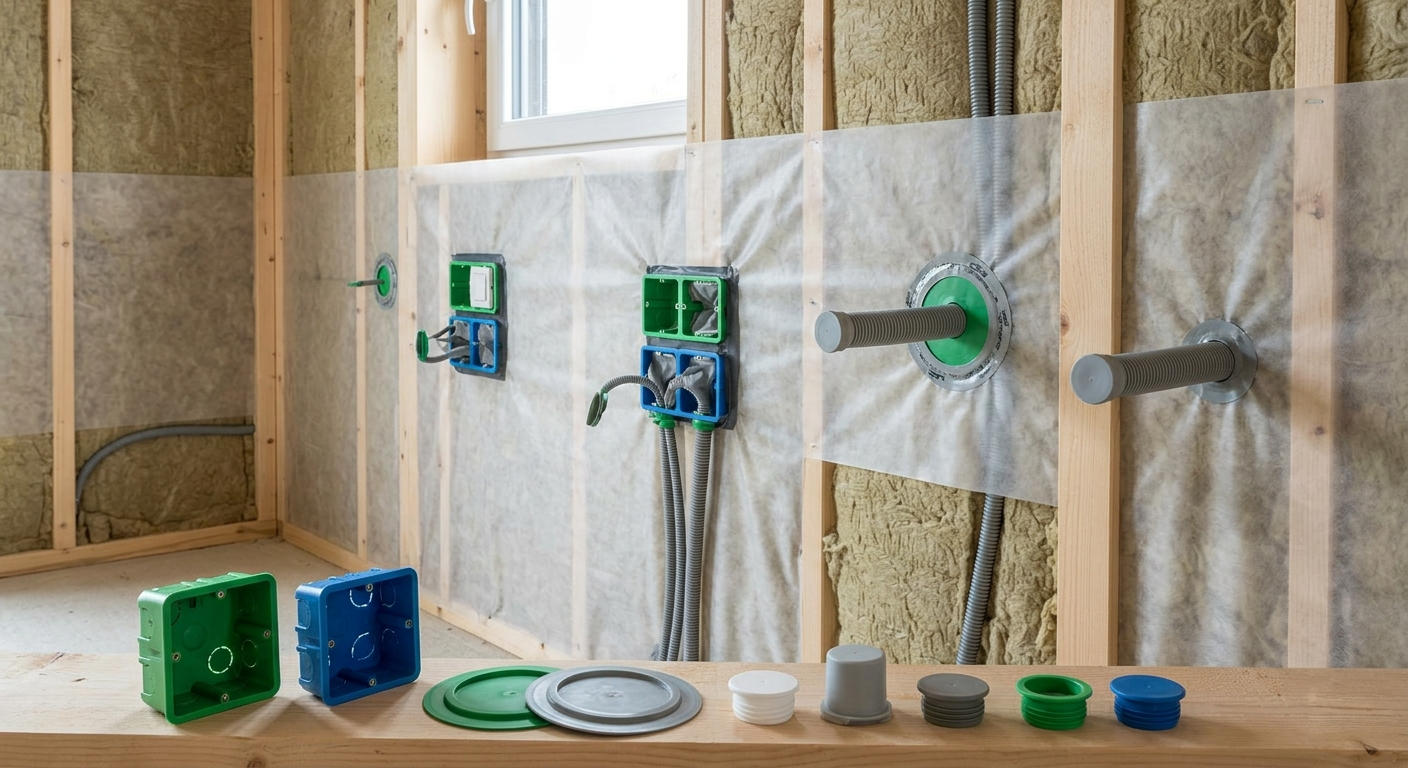

Les accessoires BBC compatibles avec les gaines ICTA IK10 se déclinent en plusieurs familles, chacune ayant un rôle bien précis dans la continuité de l’étanchéité à l’air et dans la protection mécanique des réseaux. Le premier type, le plus connu, est celui des boîtes d’encastrement étanches à l’air : ces boîtes sont conçues pour accueillir les interrupteurs, prises, variateurs, commandes de volets ou de chauffage, tout en maintenant l’intégrité du pare-vapeur et de l’isolant derrière la cloison.

Ces boîtes BBC disposent généralement d’entrées de gaine équipées de membranes souples ou de passe-gaines qui enserrent la gaine ICTA. Lorsqu’une gaine IK10 y est introduite, la membrane se referme autour d’elle et limite fortement le passage d’air. Certaines boîtes intègrent en plus des joints périphériques pour renforcer encore l’étanchéité au niveau de la plaque de plâtre, de la brique ou du support de cloison.

Une autre famille importante est celle des manchons, œillets et pièces d’étanchéité pour les traversées de membranes. Ils sont utilisés lorsque la gaine ICTA IK10 traverse un pare-vapeur, une membrane d’étanchéité à l’air ou un isolant en toiture, en rampant ou en combles. Ces accessoires s’installent autour de la gaine, se collent ou se fixent sur la membrane et assurent une liaison étanche, même en cas de dilatation ou de micro-mouvements.

On trouve également des accessoires BBC dédiés aux planchers, aux coffres de volets roulants, aux plafonds suspendus ou aux parois techniques. Leur point commun : ils permettent d’intégrer la gaine ICTA IK10 dans un système global d’isolation et d’étanchéité à l’air, en réduisant les fuites et en simplifiant la gestion des réseaux. Pour l’électricien, cela se traduit par une pose plus méthodique ; pour le maître d’ouvrage, par une meilleure maîtrise des consommations énergétiques.

Choisir sa gaine ICTA IK10 : critères et bonnes pratiques

Le choix d’une gaine ICTA IK10 adaptée commence par l’analyse du contexte : type de bâtiment (maison individuelle, appartement, tertiaire, industriel), mode de pose (encastré, apparent, noyé en dalle, en goulotte, en plafond), environnement (sec, humide, accessible au public, local technique) et contraintes mécaniques (risque de chocs, d’écrasement, de passage d’engins, etc.). Plus les contraintes sont fortes, plus il est pertinent de s’orienter vers une gaine offrant une résistance mécanique élevée, comme l’IK10.

Le diamètre de la gaine est un point clé. Un diamètre trop faible entraîne des difficultés de tirage, limite l’évolutivité de l’installation et peut rendre nécessaire un nouveau cheminement en cas d’ajout de circuit. À l’inverse, un diamètre trop important peut être plus difficile à insérer dans des cloisons étroites ou des planchers déjà chargés. Dans la pratique, on utilise souvent du 16 mm pour l’éclairage, du 20 mm ou du 25 mm pour les prises et certains réseaux, et du 32 mm ou plus pour les faisceaux importants, les colonnes montantes ou les réseaux spécifiques.

Il est également important de considérer la longueur des tronçons de gaine et le nombre de coudes. Plus le parcours est long et sinueux, plus l’intérêt d’un fil de tirage intégré est grand. Lors de la conception du cheminement, il est préférable de limiter les angles trop serrés, les passages inutiles et les changements fréquents de direction, qui compliquent le passage des conducteurs. Dans les zones où des modifications ultérieures sont probables (ajout de prises, de commandes, de circuits domotiques), prévoir des gaines légèrement surdimensionnées ou des passages supplémentaires peut faire gagner beaucoup de temps par la suite.

Enfin, il ne faut pas négliger les conditions de stockage et de mise en œuvre : une gaine ICTA IK10 doit être stockée à l’abri des UV excessifs, à une température compatible avec ses caractéristiques, et déroulée de manière à limiter les torsions. Sur le chantier, il est conseillé de couper des longueurs adaptées, de repérer les extrémités (pièces desservies, circuits desservis) et de maintenir les gaines en place pendant le bétonnage, la pose des plaques ou les autres opérations de second œuvre.

Bonnes pratiques de pose : gaine ICTA IK10 et accessoires BBC

Préparation du cheminement et coordination avec les autres corps d’état

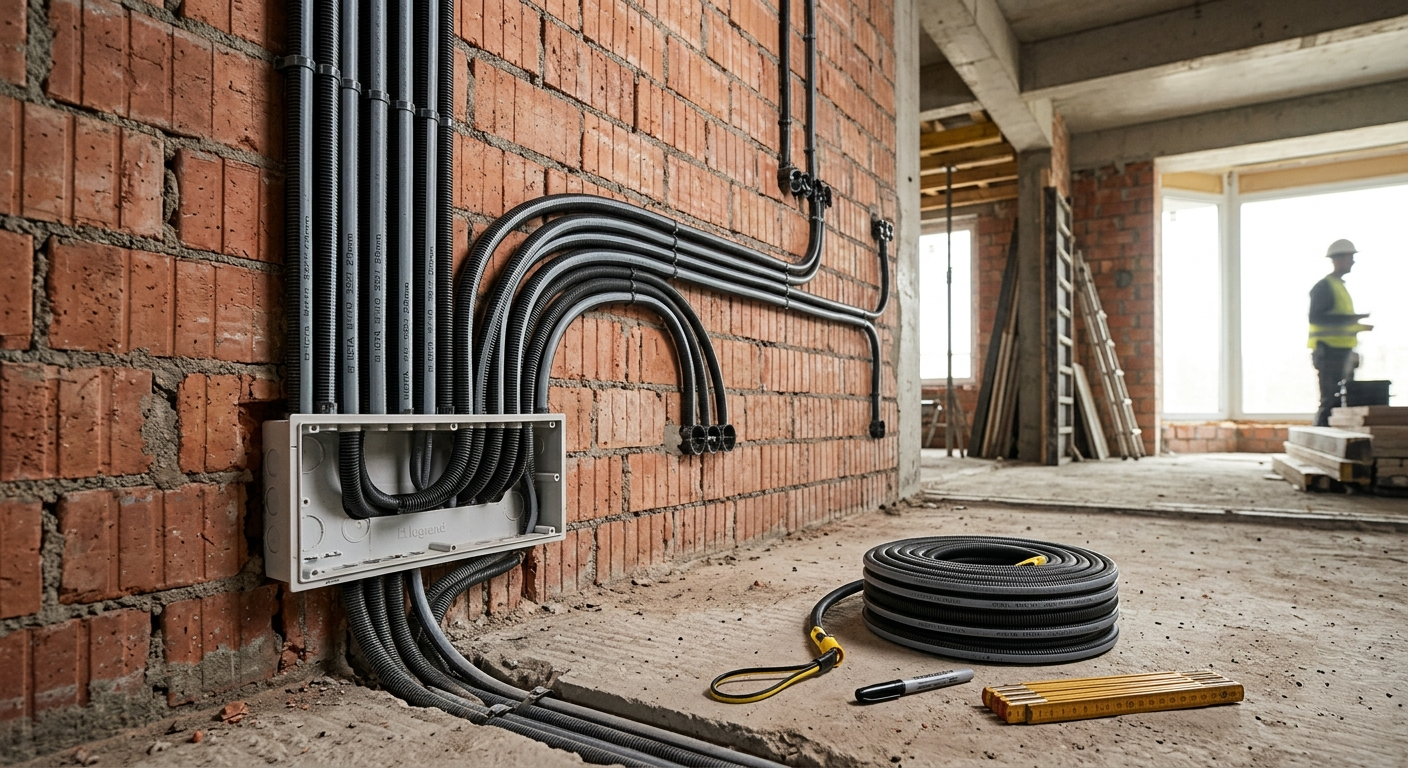

Avant de poser la moindre gaine ICTA IK10, il est essentiel de préparer le cheminement et de coordonner les interventions avec les autres corps d’état : maçonnerie, plaquistes, chauffagistes, plombiers, installateurs de ventilation, etc. Cette coordination évite les conflits de passage, les traversées inutiles et les reprises coûteuses. Un plan de passage des gaines, même sommaire, permet de repérer les zones où la résistance mécanique et l’étanchéité à l’air seront particulièrement critiques.

La gaine doit suivre un trajet logique, qui minimise le nombre de coudes et les longueurs superflues. On privilégie autant que possible des tracés parallèles aux arêtes du bâtiment, des regroupements de gaines dans des réservations dédiées et des boîtes de dérivation judicieusement positionnées. Dans les zones à fort risque de chocs (couloirs techniques, locaux de stockage, ateliers), la gaine ICTA IK10 s’impose comme une solution robuste, capable d’encaisser des impacts sans dégrader les conducteurs.

Mise en œuvre des accessoires BBC sur les traversées

Au niveau de chaque traversée de paroi isolée ou de membrane d’étanchéité à l’air, la gaine ICTA IK10 doit être accompagnée d’un accessoire BBC adapté. La procédure type consiste à repérer la zone de traversée, à réaliser une découpe propre de la membrane ou de l’isolant, puis à positionner la pièce d’étanchéité (manchon, œillet, pastille, etc.). La gaine est ensuite engagée dans l’accessoire, qui se serre autour d’elle et maintient la continuité de l’étanchéité à l’air.

Sur les cloisons, les boîtes d’encastrement BBC reçoivent la gaine à travers des entrées munies de membranes souples. La gaine ICTA IK10 est insérée jusqu’à une profondeur suffisante dans la boîte, les conducteurs sont passés, puis l’appareillage (prise, interrupteur, commande) est installé. La boîte, la gaine, l’isolant et la paroi forment alors un ensemble cohérent, limitant les fuites d’air et préservant la performance thermique du mur. Il est important de respecter scrupuleusement les notices des fabricants d’accessoires BBC pour garantir le niveau de performance annoncé.

Gaine ICTA IK10 + accessoires BBC : pour quels projets et quels utilisateurs ?

La combinaison gaine ICTA IK10 + accessoires BBC s’adresse à plusieurs profils. Pour un particulier bricoleur qui souhaite réaliser une installation soignée, cette solution offre une base solide : la gaine protège efficacement les conducteurs et prépare l’installation aux enjeux de performance énergétique, notamment dans une maison neuve ou une rénovation globale. Même si tous les projets n’exigent pas formellement des accessoires BBC, en intégrer sur les zones stratégiques permet d’améliorer sensiblement le confort et la consommation énergétique.

Pour un artisan électricien, proposer systématiquement la gaine ICTA IK10 dans les zones exposées et les accessoires BBC dans les parois isolées est un moyen de se différencier et de sécuriser ses chantiers. Cette approche réduit le risque de SAV lié à des fuites d’air, des problèmes de condensation ou des gaines abîmées par des chocs. Elle facilite aussi le dialogue avec les maîtres d’œuvre, les bureaux d’études et les contrôleurs, qui apprécient la mise en œuvre de solutions robustes et conformes aux exigences actuelles.

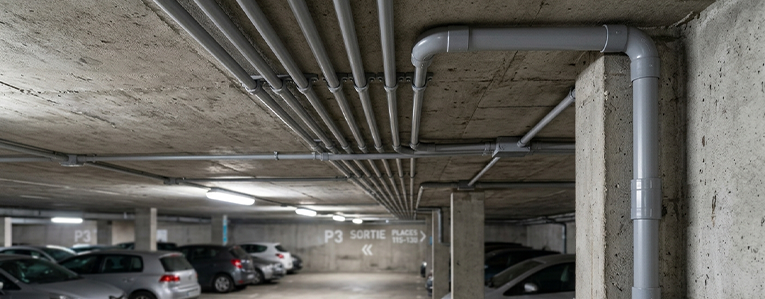

Dans le tertiaire et l’industriel, les enjeux sont encore plus marqués : circulation de chariots, de transpalettes, de machines, coexistence de nombreux réseaux (électricité, données, sécurité, GTB, CVC), exigences de continuité de service. La gaine ICTA IK10 y trouve naturellement sa place, en particulier dans les parkings, ateliers, locaux techniques ou circulations. Les accessoires BBC sont quant à eux très utiles dans les zones climatisées, les salles informatiques ou les espaces où la stabilité des conditions climatiques est cruciale.
