Contacteur jour/nuit - installation et programmation

Qu'est-ce qu'un contacteur jour/nuit et à quoi sert-il ?

Le contacteur jour/nuit représente un dispositif électromagnétique indispensable pour bénéficier du tarif heures creuses de votre fournisseur d'électricité. Ce composant modulaire s'installe directement dans votre tableau électrique et commute automatiquement certains équipements énergivores pendant les périodes tarifaires les plus avantageuses.

Concrètement, ce contacteur permet d'alimenter votre chauffe-eau électrique, vos radiateurs à accumulation ou encore votre lave-linge uniquement durant les heures creuses définies par votre contrat d'électricité. Cette automation vous fait économiser jusqu'à 30% sur la partie de votre facture correspondant à ces équipements, sans aucune intervention manuelle de votre part.

Le principe de fonctionnement repose sur un signal de télécommande centralisée envoyé par votre distributeur d'électricité directement sur votre compteur. Ce signal commande l'ouverture et la fermeture des contacts du contacteur selon les plages horaires définies dans votre contrat. Généralement, les heures creuses s'étalent sur 8 heures réparties entre 22h et 6h, mais ces créneaux varient selon votre zone géographique.

L'installation d'un contacteur jour/nuit devient particulièrement rentable si votre consommation en heures creuses représente au moins 40% de votre consommation totale. Dans le cas contraire, le surcoût de l'abonnement heures creuses pourrait annuler les économies réalisées.

Types de contacteurs et critères de choix

Le marché propose plusieurs types de contacteurs jour/nuit adaptés à différentes configurations d'installation. Le contacteur unipolaire 20A convient parfaitement pour un chauffe-eau standard de 2000W maximum. Pour des installations plus importantes ou des configurations triphasées, optez pour un contacteur tétrapolaire 25A ou 40A selon la puissance totale de vos équipements.

La tension de commande constitue un critère déterminant dans votre choix. Les compteurs électroniques récents utilisent généralement une tension de commande 230V, tandis que certains compteurs plus anciens fonctionnent encore en 175V. Vérifiez impérativement cette caractéristique avant l'achat pour éviter tout dysfonctionnement.

Caractéristiques techniques à vérifier :

• Pouvoir de coupure adapté à vos équipements
• Nombre de contacts auxiliaires nécessaires
• Certification CE et conformité aux normes françaises
• Compatibilité avec votre type de compteur
• Durée de vie annoncée en nombre de manœuvres

Les contacteurs silencieux représentent un plus appréciable, notamment si votre tableau électrique se trouve près des chambres. Ces modèles intègrent des amortisseurs qui réduisent considérablement le bruit de commutation, particulièrement audible lors des basculements nocturnes.

Certains fabricants proposent des contacteurs avec voyant lumineux intégré, facilitant le diagnostic visuel de l'état du dispositif. Cette fonctionnalité s'avère pratique pour vérifier rapidement le bon fonctionnement sans utiliser d'appareil de mesure.

Préparation de l'installation

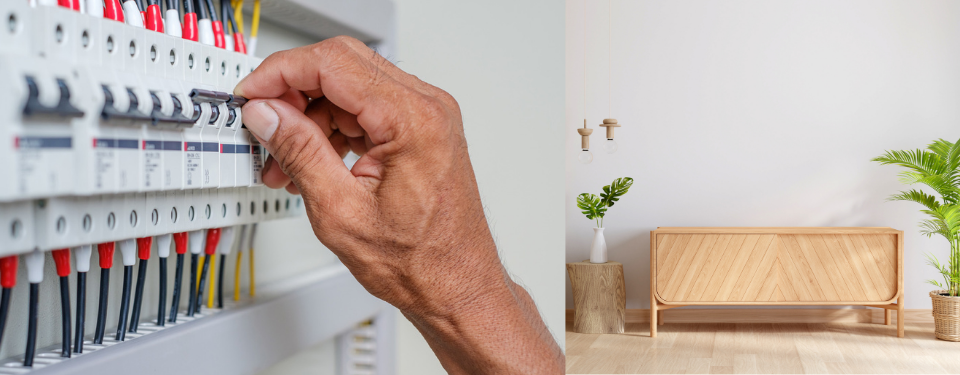

Avant toute intervention sur votre tableau électrique, coupez impérativement l'alimentation générale au disjoncteur principal. Vérifiez l'absence de tension avec un testeur adapté sur tous les circuits concernés par votre installation. Cette précaution élémentaire vous met à l'abri de tout risque d'électrocution.

Étudiez attentivement la configuration de votre tableau pour déterminer l'emplacement optimal du contacteur. Celui-ci doit se situer près du disjoncteur protégeant le circuit heures creuses et des borniers de raccordement. Prévoyez un espace suffisant pour les connexions et l'accès aux vis de serrage.

Rassemblez les outils indispensables : tournevis isolés, pince à dénuder, multimètre, étiquettes d'identification et dominos de raccordement si nécessaire. La qualité de vos outils impacte directement la sécurité et la fiabilité de votre installation.

Identifiez précisément les fils de télécommande heures creuses arrivant de votre compteur. Ces conducteurs, généralement de couleur orange et noir, transmettent le signal de commande indispensable au fonctionnement automatique du contacteur. En cas de doute sur leur identification, contactez votre gestionnaire de réseau.

Vérifications préalables essentielles :

1. Cohérence entre la puissance du contacteur et celle des équipements
2. Disponibilité d'emplacements libres dans le tableau électrique
3. État des connexions existantes et serrage des bornes
4. Présence effective du signal heures creuses sur votre installation

Schéma de câblage et raccordements

Le raccordement d'un contacteur jour/nuit suit un schéma précis que vous devez respecter scrupuleusement pour garantir un fonctionnement optimal. La partie puissance comprend l'alimentation du contacteur depuis le disjoncteur général et la sortie vers vos équipements heures creuses.

Raccordez la phase d'alimentation (fil rouge ou marron) sur la borne L1 du contacteur, puis repartez de la borne T1 vers vos équipements. Le neutre suit le même principe avec les bornes L2 et T2. Cette configuration assure la coupure complète de l'alimentation pendant les heures pleines.

La partie commande nécessite un raccordement plus délicat. Connectez le fil orange du signal heures creuses sur la borne A1 du contacteur et le fil noir sur la borne A2. Ces connexions permettent la réception du signal de télécommande centralisée envoyé par votre distributeur d'électricité.

Certaines installations nécessitent l'ajout d'un contact auxiliaire pour signaler l'état du contacteur. Ce contact peut alimenter un voyant lumineux ou transmettre l'information à un système de gestion technique. Utilisez les bornes 13 et 14 pour un contact normalement ouvert ou 21 et 22 pour un contact normalement fermé.

Vérifiez systématiquement le serrage de toutes les connexions avant la mise sous tension. Un mauvais serrage provoque des échauffements, de l'oxydation et à terme une défaillance prématurée du matériel. Utilisez un couple de serrage adapté selon les préconisations du fabricant.

Installation étape par étape

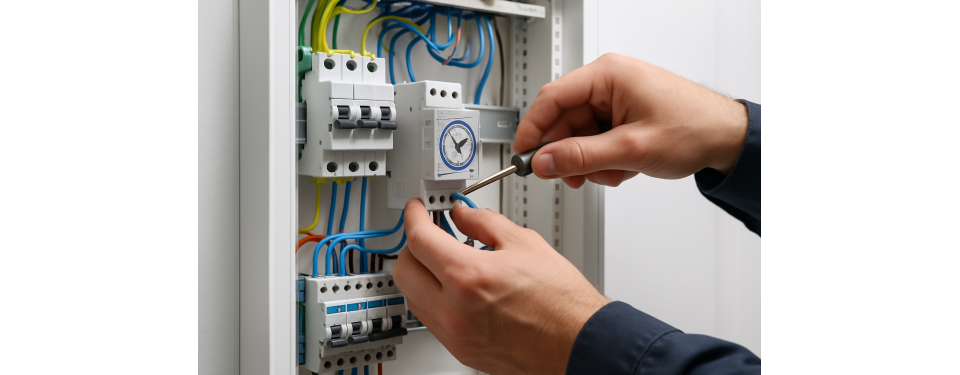

Commencez par fixer le contacteur sur le rail DIN de votre tableau électrique à l'emplacement prévu. Assurez-vous que le dispositif s'enclenche correctement et reste stable une fois positionné. Un mauvais clipsage peut provoquer des vibrations et perturber le fonctionnement.

Procédez au raccordement de la partie puissance en respectant scrupuleusement les sections de conducteurs. Un chauffe-eau de 2000W nécessite des conducteurs de 2,5 mm² minimum, protégés par un disjoncteur 20A. Adaptez ces valeurs selon la puissance totale de vos équipements.

Réalisez ensuite les connexions de commande en utilisant des conducteurs de 1,5 mm² suffisants pour le signal de télécommande. Repérez soigneusement les fils orange et noir du signal heures creuses pour éviter toute inversion qui empêcherait le fonctionnement automatique.

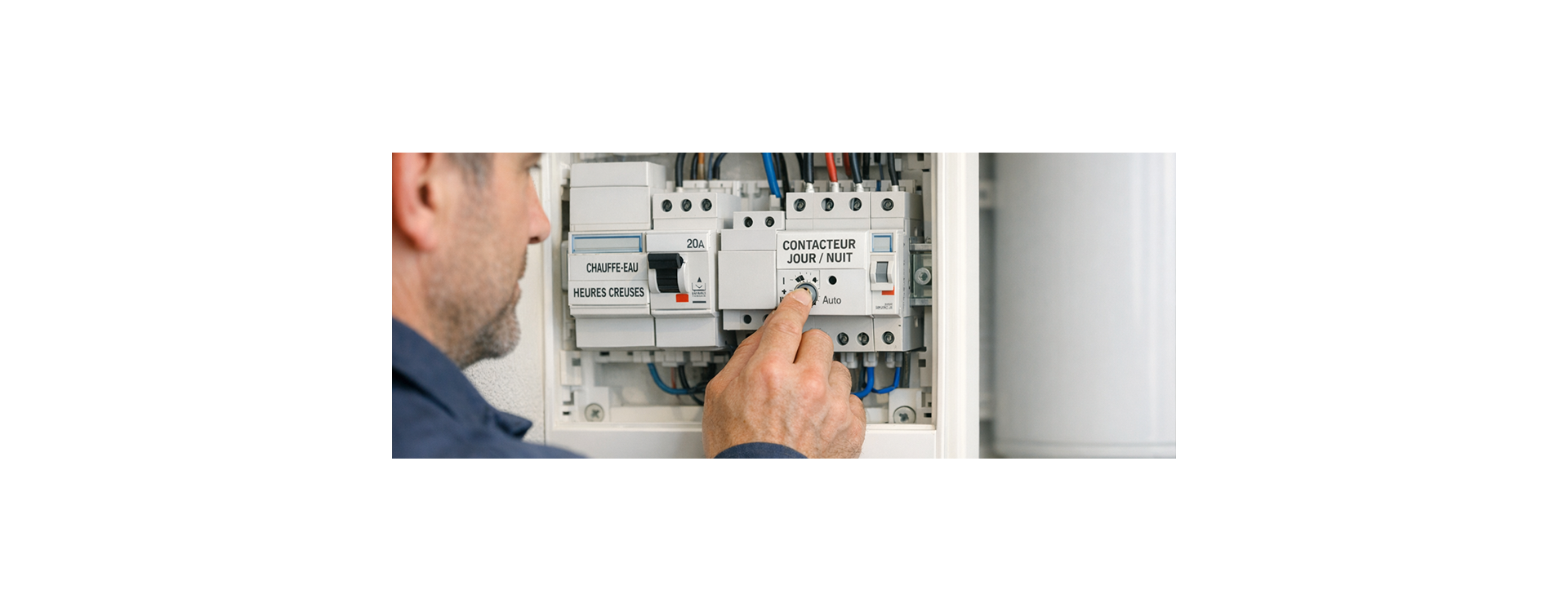

Installez éventuellement un commutateur manuel 3 positions (Auto-Arrêt-Marche forcée) pour pouvoir forcer le fonctionnement de vos équipements en dehors des heures creuses. Cette fonction s'avère utile pour la maintenance ou lors de besoins ponctuels d'eau chaude supplémentaire.

Séquence d'installation recommandée :

1. Fixation mécanique du contacteur sur le rail DIN
2. Raccordement de la partie puissance (phase et neutre)
3. Connexion du signal de télécommande heures creuses
4. Installation du commutateur manuel (optionnel)
5. Vérification de tous les serrages et connexions
6. Étiquetage des circuits pour identification future

Programmation et paramétrage

La programmation d'un contacteur jour/nuit s'effectue généralement de manière automatique dès réception du signal de télécommande. Cependant, certains modèles récents offrent des possibilités de paramétrage avancé pour optimiser leur fonctionnement selon vos besoins spécifiques.

Les contacteurs électroniques permettent parfois de décaler légèrement les heures de commutation pour éviter les pics de consommation simultanés de plusieurs équipements. Cette fonction de délestage intelligent optimise votre courbe de charge et peut réduire votre facture électrique.

Vérifiez que le contacteur bascule correctement aux heures programmées en observant le voyant lumineux s'il en est équipé, ou en mesurant la présence de tension en sortie. Les premières commutations peuvent parfois présenter un léger décalage le temps que le système se synchronise parfaitement.

Testez le fonctionnement du commutateur manuel en position "marche forcée" pour vous assurer de pouvoir alimenter vos équipements en cas de besoin urgent. Cette fonction vous évite d'attendre les heures creuses pour disposer d'eau chaude supplémentaire par exemple.

Relevez les heures exactes de basculement pendant plusieurs jours pour vérifier la stabilité du système. Des variations importantes peuvent signaler un problème de réception du signal ou un défaut du contacteur lui-même.

Tests et vérifications de bon fonctionnement

Une fois l'installation terminée, plusieurs tests permettent de valider le bon fonctionnement de votre contacteur jour/nuit. Commencez par vérifier la présence du signal de télécommande avec un multimètre entre les bornes A1 et A2. Vous devriez mesurer une tension variable selon les périodes tarifaires.

Contrôlez l'état des contacts principaux en mesurant la continuité entre les bornes d'entrée et de sortie lorsque le contacteur est activé. Une résistance élevée peut indiquer des contacts défaillants ou oxydés nécessitant un remplacement du composant.

Observez le comportement de vos équipements pendant plusieurs cycles complets pour détecter d'éventuelles anomalies. Un chauffe-eau qui ne chauffe plus ou qui fonctionne en permanence révèle généralement un problème de câblage ou de programmation.

Vérifiez l'intensité consommée par vos équipements avec une pince ampèremétrique pour vous assurer qu'elle reste dans les limites normales. Une surconsommation peut signaler un défaut interne de l'appareil ou un mauvais dimensionnement du contacteur.

Points de contrôle essentiels :

• Synchronisation avec les heures creuses de votre contrat
• Fonctionnement correct du commutateur manuel
• Absence d'échauffement anormal des connexions
• Stabilité des basculements sur plusieurs jours
• Économies effectives sur votre facture d'électricité

Maintenance et dépannage courant

La maintenance d'un contacteur jour/nuit reste relativement simple mais nécessite une attention régulière pour garantir sa longévité. Contrôlez annuellement le serrage de toutes les connexions, car les dilatations thermiques peuvent desserrer progressivement les bornes de raccordement.

Nettoyez périodiquement le contacteur avec un chiffon sec pour éliminer la poussière qui pourrait perturber son fonctionnement. Évitez absolument l'utilisation de solvants ou de produits humides qui risqueraient d'endommager les composants électroniques.

En cas de dysfonctionnement, vérifiez d'abord la présence du signal heures creuses au niveau du compteur. Une coupure de ce signal, souvent due à un problème de réseau, empêche totalement le fonctionnement automatique du contacteur.

Si le contacteur reste collé en position fermée, coupez immédiatement l'alimentation et remplacez le composant. Ce défaut, généralement causé par l'usure ou une surcharge, présente un risque de surchauffe et peut endommager vos équipements.

Les grésillements ou bruits anormaux pendant les commutations signalent souvent l'usure des contacts. Remplacez le contacteur dès l'apparition de ces symptômes pour éviter une panne plus importante.

Économies réalisées et rentabilité

L'installation d'un contacteur jour/nuit génère des économies substantielles sur votre facture d'électricité, à condition de respecter certaines conditions d'utilisation. Pour un foyer moyen avec un chauffe-eau de 200 litres, les économies annuelles oscillent entre 150 et 300 euros selon les habitudes de consommation.

Le calcul de rentabilité doit intégrer le surcoût de l'abonnement heures creuses, généralement de 10 à 15% supérieur au tarif de base. Cette différence se compense rapidement si vos équipements fonctionnent principalement pendant les créneaux tarifaires avantageux.

Optimisez vos économies en programmant vos autres équipements électroménagers pendant les heures creuses. Lave-linge, lave-vaisselle et sèche-linge peuvent facilement être différés grâce à leurs programmateurs intégrés, multipliant ainsi l'intérêt de votre installation.

L'amortissement complet de l'installation s'effectue généralement en 2 à 3 ans selon la configuration. Passé ce délai, les économies réalisées représentent un gain net appréciable sur votre budget énergétique annuel.

Surveillez l'évolution de votre consommation avec les relevés de votre compteur pour quantifier précisément les bénéfices de votre installation. Ces données vous permettront d'ajuster vos habitudes pour maximiser les économies réalisées.

Évolutions technologiques et perspectives

Les contacteurs jour/nuit évoluent progressivement vers plus d'intelligence et de connectivité. Les modèles récents intègrent parfois des fonctions de communication permettant la supervision à distance et l'optimisation automatique des cycles de fonctionnement.

L'arrivée des compteurs communicants Linky ouvre de nouvelles perspectives avec des signaux de télécommande plus précis et la possibilité de tarifications dynamiques. Ces évolutions permettront une gestion encore plus fine de vos équipements électriques.

Les contacteurs connectés permettent déjà de recevoir des alertes en cas de dysfonctionnement et d'adapter le fonctionnement selon les prévisions météorologiques ou les variations tarifaires. Cette intelligence embarquée optimise automatiquement votre consommation énergétique.

L'intégration avec les systèmes domotiques facilite la coordination entre tous vos équipements électriques. Votre chauffe-eau peut ainsi tenir compte de la production de vos panneaux solaires ou s'adapter à vos habitudes de vie pour optimiser le confort et les économies.
