Motorisation invisible : Tout savoir sur les moteurs enterrés

Motorisation invisible : qu’est-ce qu’un moteur enterré ?

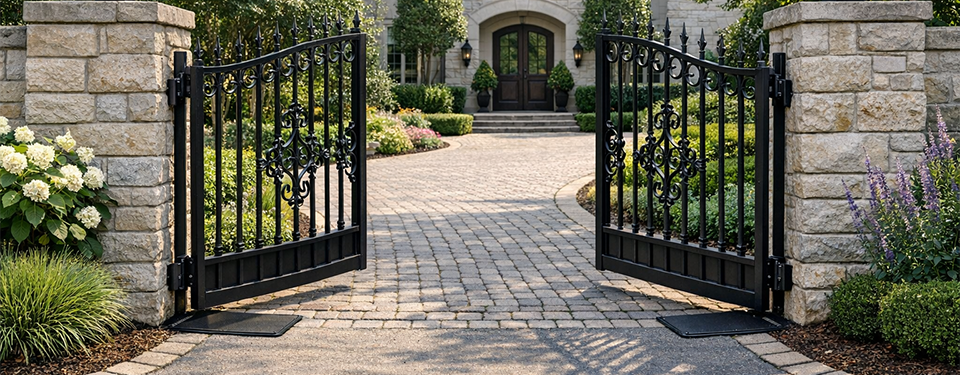

La motorisation invisible pour portail battant désigne un moteur enterré, installé sous le pied de chaque vantail dans un caisson de fondation scellé dans le sol. Contrairement aux moteurs à bras ou à vérins visibles sur les piliers, le mécanisme est caché dans le sol : seuls les capots des caissons et les ferrures sous le portail restent apparents. Le portail semble ainsi s’ouvrir « tout seul », sans bras apparents ni encombrement visuel.

Ce type d’automatisme est particulièrement adapté aux portails battants en maison individuelle, propriétés de standing ou entrées où l’esthétique est prioritaire. Il convient à la plupart des matériaux (acier, alu, bois, PVC renforcé), à condition que le portail soit suffisamment robuste pour encaisser les efforts au niveau du pied du vantail.

Principe de fonctionnement des moteurs enterrés

Un moteur enterré est logé dans une caisse de fondation (généralement en acier inoxydable ou galvanisé) scellée au pied de chaque vantail. Le moteur entraîne un axe ou un levier relié à un étrier fixé sous le portail. Cet étrier joue le rôle de charnière motorisée : en rotation, il ouvre ou ferme le vantail comme le ferait un bras, mais au niveau du sol.

Selon les gammes, on trouve :

• Des moteurs enterrés en 230 V pour des portails lourds, usage intensif.
• Des moteurs enterrés en 24 V, souvent plus souples, compatibles avec batteries de secours et options domotiques.
• Des options permettant une ouverture jusqu’à 180° avec accessoires spécifiques.

Le coffret de commande est déporté (dans un pilier ou un petit coffret technique), relié aux moteurs et aux accessoires (cellules, feu clignotant, commandes, interphone). Le fonctionnement est similaire à une motorisation classique : commande via télécommande, digicode, interphone, application selon l’équipement choisi.

Avantages de la motorisation enterrée

Si cette solution est qualifiée de « motorisation invisible », ce n’est pas le seul atout ; elle présente aussi des avantages mécaniques et de confort intéressants.

Esthétique et intégration parfaite

L’argument numéro un est l’esthétique : aucun bras, ni vérin ne vient perturber la ligne du portail ou l’architecture des piliers. Le mécanisme ne se voit pas, ce qui est idéal pour :

• Les portails anciens ou en fer forgé que l’on veut mettre en valeur.
• Les entrées haut de gamme, façades soignées, projets architecturaux modernes.
• Les accès avec piliers étroits ou formes particulières où un moteur à bras serait inadapté.

La motorisation enterrée est souvent considérée comme la solution la plus « haut de gamme » pour un portail battant.

Confort d’utilisation et robustesse

Bien dimensionnés et bien posés, les moteurs enterrés sont réputés pour leur souplesse de manœuvre et leur robustesse :

• Action directe au pied du vantail, avec un mouvement fluide et silencieux.
• Comportement très naturel, proche d’une ouverture manuelle.
• Parties mécaniques protégées dans la caisse, limitant l’exposition aux chocs et au vandalisme.

Certaines motorisations enterrées sont capables de manœuvrer des vantaux lourds (plusieurs centaines de kilos) et de supporter des utilisations fréquentes, à condition d’être correctement dimensionnées et posées.

Adaptation aux sites complexes

Le moteur enterré peut être une solution intéressante lorsque :

• Les piliers sont trop étroits pour des moteurs à bras ou vérins.
• L’environnement impose des écoinçons réduits (peu de recul derrière le pilier).
• L’on souhaite conserver des ouvertures importantes (jusqu’à 180°) avec des quincailleries adaptées.

Dans ces situations, une motorisation classique serait compliquée ou peu esthétique ; l’enterré offre alors une alternative cohérente.

Inconvénients et contraintes des moteurs enterrés

Cette solution n’est pas universelle et comporte des contraintes techniques, de pose et de coût qu’il faut bien mesurer avant de se décider.

Travaux de génie civil et coût de pose

Contrairement à un moteur en applique, la motorisation enterrée nécessite :

• Des terrassements : creuser au pied de chaque vantail pour loger la caisse de fondation.
• Le scellement des caissons dans du béton, avec mise à niveau très précise.
• La mise en place d’un drainage (lit de gravier, évacuation d’eau, drains) pour éviter que les caissons ne se remplissent d’eau de pluie.
• Le passage de gaines électriques entre les caissons, le coffret de commande et les accessoires.

Ces travaux rallongent le temps de chantier et augmentent le coût global : c’est l’une des motorisations les plus chères à installer, surtout en rénovation, où il faut parfois reprendre les seuils existants.

Sensibilité à l’eau et à l’environnement

Les moteurs enterrés sont conçus pour être en extérieur, mais ils restent sensibles à l’eau stagnante et aux remontées d’humidité si la pose est mal réalisée :

• Une absence de drainage peut provoquer une stagnation d’eau dans les caissons, source de corrosion ou de panne à moyen terme.
• En terrain très argileux ou en zone inondable, le choix d’un moteur enterré doit être étudié avec soin (évacuation d’eau, hauteur de nappe, etc.).

Un soin particulier doit donc être apporté au drainage du caisson et au respect des préconisations du fabricant (trous d’évacuation, graviers, pente…).

Pose plus technique et nécessité de professionnels

La pose d’un moteur enterré demande une coordination étroite entre :

• Le maçon (terrassement, fondations, seuil).
• Le ferronnier ou le poseur de portail (charnières, géométrie des vantaux).
• L’automaticien ou l’électricien (motorisation, câblage, réglages).

Les alignements, niveaux et axes de rotation doivent être parfaits pour éviter contraintes mécaniques et usure prématurée. Ce n’est donc pas la motorisation la plus adaptée pour un bricolage débutant : il est fortement conseillé de faire intervenir un professionnel habitué à ce type d’installation.

Pour quel type de portail choisir une motorisation enterrée ?

Les moteurs enterrés sont prévus pour des portails battants et non pour des coulissants. Ils conviennent particulièrement à :

• Des portails battants jusqu’à 3–4 m par vantail (selon modèles) et plusieurs centaines de kilos.
• Des portails en acier, alu, bois, PVC renforcé, correctement charpentés au niveau du pied.
• Des portails existants à forte valeur esthétique (fer forgé, portail ancien) que l’on veut motoriser sans bras visibles.

Ils sont moins adaptés aux portails très légers, de faible rigidité, ou mal scellés dans le sol, qui risquent de se déformer sous l’effort au pied du vantail. Avant de choisir, il faut vérifier l’état du portail, la qualité des gonds haut/bas et la stabilité des piliers.

Points clés pour bien choisir et réussir l’installation

Si vous envisagez une motorisation enterrée, quelques points de vigilance vous aideront à faire le bon choix et à sécuriser le chantier.

1. Dimensionnement et usage

Vérifiez :

• Le poids et la longueur de chaque vantail, et comparez-les aux capacités du moteur (kg / m / nombre de manœuvres par jour).
• Le nombre d’ouvertures quotidiennes (usage domestique vs intensif) pour choisir une gamme adaptée.
• La tension d’alimentation (230 V ou 24 V) selon que vous privilégiez la puissance ou les options (batteries, domotique).

2. Étude du terrain et du seuil

Avant travaux, il est crucial d’analyser :

• La nature du sol (drainant ou non), la présence éventuelle d’eau ou de réseaux enterrés.
• La configuration du seuil (existence d’une longrine béton, nécessité de la créer, pente du terrain).
• L’espace disponible pour creuser et intégrer les caissons sans fragiliser les fondations existantes.

Une bonne préparation limite les mauvaises surprises (eau, affaissements, fissures) et assure la longévité de la motorisation.

3. Choix des accessoires et sécurité

Comme pour toute motorisation de portail, il faut compléter l’installation avec :

• Des cellules de sécurité pour détecter les obstacles (personne, véhicule) dans la zone de manœuvre.
• Un feu clignotant signalant les mouvements du portail.
• D’éventuelles solutions de contrôle d’accès (digicode, lecteur de badge, interphone, smartphone).

Les moteurs enterrés modernes intègrent des fonctions de détection d’obstacle (contrôle d’effort), de ralentissement en fin de course et de déverrouillage manuel en cas de coupure de courant. Assurez-vous de bien comprendre la procédure de débrayage pour pouvoir ouvrir le portail en cas de panne.

Motorisation enterrée : quand est-ce le bon choix ?

En résumé, la motorisation invisible par moteur enterré est une excellente solution si :

• L’esthétique de votre entrée est une priorité (portail design, fer forgé, façade soignée).
• Vous êtes prêt à investir dans des travaux de maçonnerie et une pose professionnelle.
• Le site ne présente pas de problème majeur d’eau stagnante ou de nappe très haute.
• Votre portail est adapté (robuste, correctement scellé, gonds en bon état).

Si, au contraire, vous cherchez une solution économique, simple à poser en rénovation, ou si votre terrain est très humide, une motorisation à bras ou à vérin en applique sera souvent plus appropriée.

Dans tous les cas, faire valider votre projet par un professionnel de la motorisation ou un électricien expérimenté reste la meilleure garantie d’une installation fiable, esthétique et durable, bien dimensionnée en alimentation, protections électriques et accessoires de sécurité.
