Norme électrique réseau multimédia : comprendre RJ45, coffret et NF C 15-100

La norme électrique d’un réseau multimédia ne se résume pas au nombre de prises RJ45 : elle dépend du type de logement, du contexte des travaux, du coffret de communication et du référentiel applicable.

Pour préparer le projet, commencez par identifier les travaux prévus, l’arrivée opérateur et les pièces à desservir. Le réseau de communication relie les prises du logement au coffret ; les services accessibles dépendent ensuite du câble, du brassage et des équipements. Une prise RJ45 murale ne suffit donc pas à décrire le réseau existant.

Norme, réglementation, recommandation : de quoi parle-t-on exactement ?

Zoom réglementation : distinguer le texte et son périmètre

La réglementation fixe des exigences dans un champ défini. L’arrêté du 3 août 2016 portant réglementation des installations électriques des bâtiments d’habitation vise les bâtiments neufs et distingue la sécurité électrique des réseaux de communication. Les exigences propres à ces réseaux relèvent d’un cadre distinct. La norme technique décrit, elle, des règles de conception. Une recommandation, comme prévoir un point réseau supplémentaire près d’un bureau, répond à un usage.

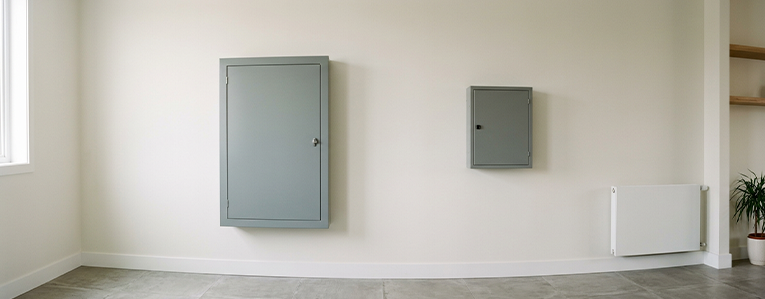

Dans le logement, les textes applicables renvoient à des objectifs et à des référentiels selon la nature et la date du projet ; la NF C 15-100 est une référence de conception à examiner dans ce périmètre. Le réseau RJ45, dit de courants faibles, reste distinct de l’alimentation 230 V et du tableau de puissance. Une « prise internet » est une prise de communication, pas une prise de courant.

Références à vérifier selon le projet

L’arrêté de 2016 relatif à la sécurité électrique cite notamment le titre 10 de la NF C 15-100 de 2002, sa mise à jour de 2005 et ses amendements A1 à A5 comme références donnant présomption de satisfaction de ses objectifs. Ce renvoi daté concerne son propre périmètre, pas une règle universelle sur les prises RJ45.

La série NF C 15-100 publiée en 2024 comprend la NF C 15-100-10 pour l’habitation et la NF C 15-100-11 pour ses réseaux de communication. Cette nouvelle édition technique ne modifie pas automatiquement les références juridiques de 2016. Parler de « nouvelle norme électrique » demande donc de préciser l’édition et le projet concernés.

En neuf, réunissez la date du permis et les documents de conception. Une rénovation totale impose d’examiner l’ensemble refait ; une rénovation partielle demande de distinguer les éléments conservés des parties modifiées. Le nombre de prises d’un logement ne se transpose pas à des bureaux ou à un commerce : le tertiaire appelle une étude correspondant à sa destination.

Quels éléments composent un réseau multimédia de logement ?

À quoi sert une prise RJ45 ? Elle constitue le point terminal d’une liaison de communication vers le coffret. Téléphone, données et certains usages TV dépendent de l’infrastructure et du service affecté à cette liaison. Le brassage organise cette affectation au coffret. Dans une distribution en étoile, chaque prise dispose de sa liaison vers ce point central.

La fibre concerne l’arrivée optique ; elle ne transforme pas les câbles cuivre des pièces en liaisons optiques. Relevez séparément l’emplacement de cette arrivée, celui de la box et les départs vers les pièces. Pour l’alimentation des équipements : prise prévue dans le volume attenant ou intégré selon le référentiel applicable.

Prise TV et RJ45 peuvent coexister. Une prise TV murale raccordée au coaxial et une liaison utilisée par un décodeur de box répondent à des distributions différentes. Indiquez le service voulu avant de supprimer une prise télé existante. Pour le choix du câble, consultez le guide pour comprendre les grades VDI et les catégories de câbles.

Combien de prises RJ45 prévoir et où les placer ?

Les quantités ci-dessous sont des repères minimaux à confirmer selon le référentiel, le projet et la date du permis. Elles concernent des socles de prises dans le logement, pas le nombre de ports d’un switch ni les connecteurs disponibles dans un coffret.

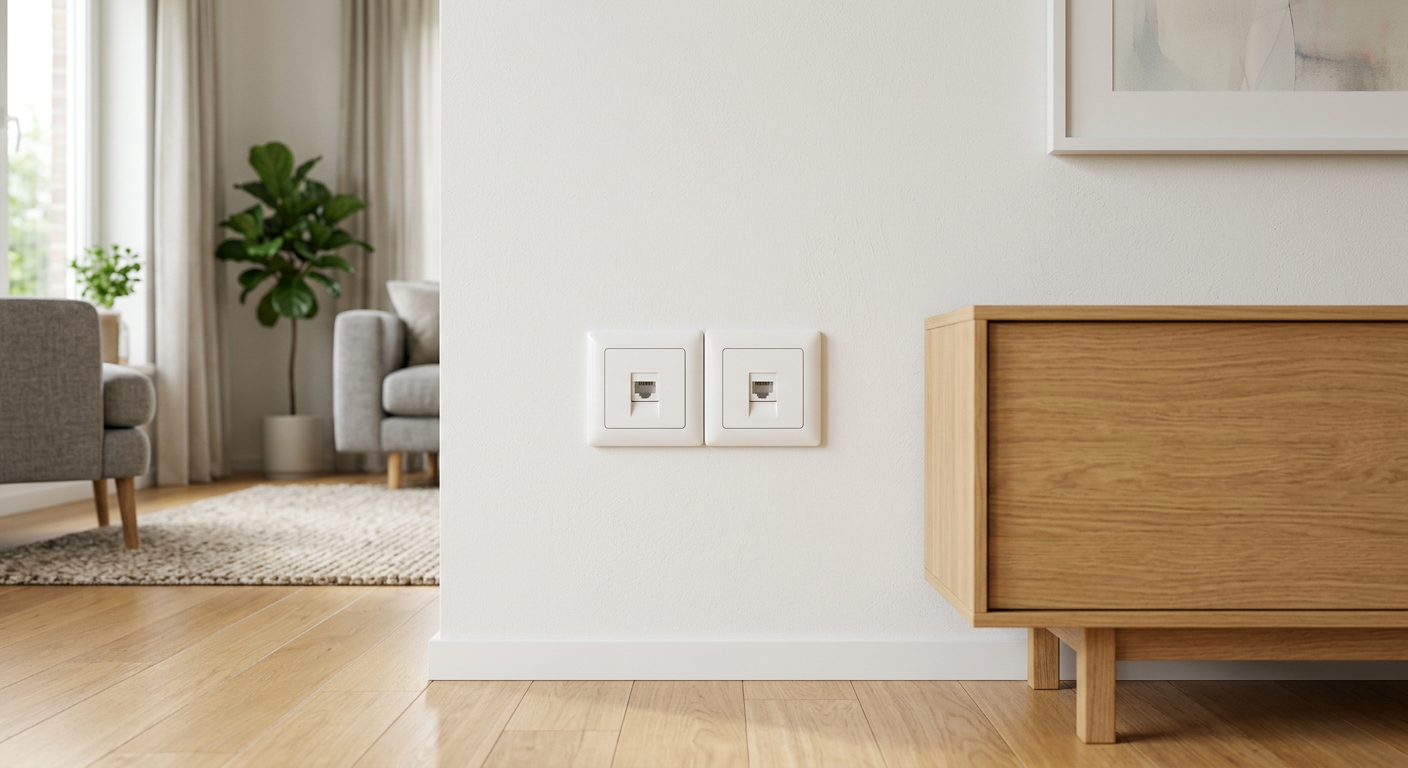

Comptez les pièces principales avant de reporter ces repères sur le plan. Puis placez le mobilier envisagé : un socle derrière une bibliothèque fixe sera peu commode à utiliser. Les deux socles du séjour doivent être pensés ensemble, avec leur accès et les appareils auxquels ils sont destinés.

Un bureau de télétravail ou une chambre utilisée comme espace informatique peut justifier davantage de points. C’est un choix d’usage à inscrire au projet, distinct du minimum retenu. Présentez séparément le nombre de socles demandé et les appareils utilisés simultanément ; cela aide à préparer les équipements actifs sans confondre ces deux besoins.

Concernant une prise RJ45 et le CONSUEL, l’attestation porte sur les travaux électriques effectués et intervient dans la mise en service selon le cas. La seule présence ou absence d’un socle RJ45 ne permet pas de déduire l’issue d’un dossier.

Que vérifier avant une rénovation ou une installation neuve ?

Préparez un inventaire utilisable par l’intervenant : plan des pièces, photographies de l’existant accessible et références lisibles des composants. Distinguez ce qui est observé de ce qui est supposé. Une prise présente au mur avec une destination inconnue doit rester notée « liaison à identifier ».

• Notez la date du permis ou de la déclaration préalable lorsqu’ils existent, ainsi que la nature des travaux : neuf, rénovation totale, extension ou intervention partielle.
• Comptez les pièces principales et localisez chaque point réseau souhaité en fonction du mobilier.
• Repérez l’arrivée opérateur, en séparant l’accès cuivre de l’accès fibre et les éléments communs de ceux du logement.
• Identifiez le DTI ou le DTIO présent, sans déduire son rôle de la seule forme du boîtier.
• Rassemblez les références des câbles identifiés et la correspondance connue entre les prises et les départs du coffret.

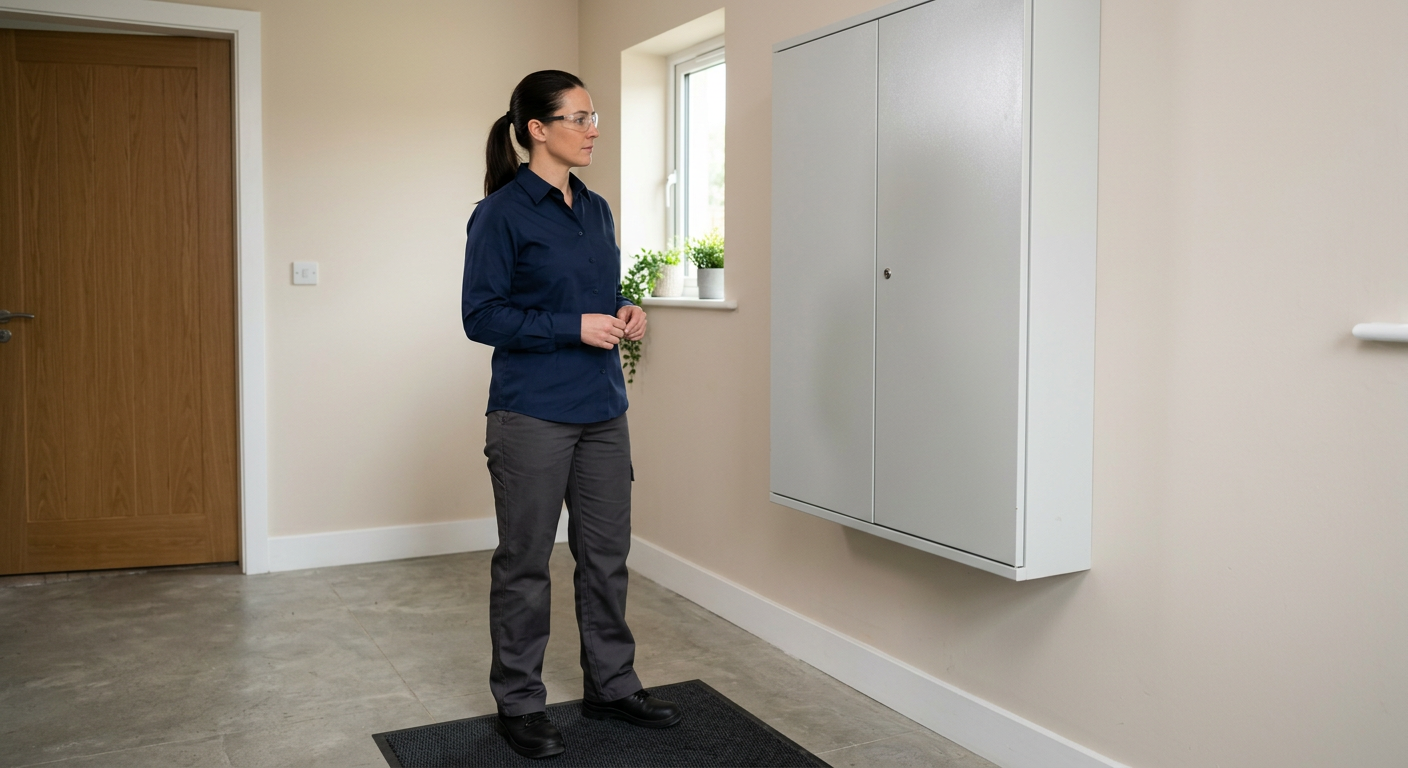

• Vérifiez l’accessibilité du coffret, sa capacité disponible et la possibilité d’accéder aux connexions une fois équipé.
• Fixez l’emplacement envisagé de la box et du switch éventuel, avec leur encombrement et leurs besoins de ventilation.
• Précisez le besoin TV : service de la box, réception sur coaxial conservée ou autre distribution à étudier.
• Prévoyez le contrôle professionnel du projet et les vérifications des liaisons correspondant aux services demandés.

En rénovation partielle, relevez aussi les éléments qui resteront en place. Remplacer uniquement la façade d’une prise ne renseigne ni sur le câble caché ni sur son arrivée au coffret. Pour préparer l’espace disponible, le guide pour choisir un coffret VDI ou coffret de communication complète cet inventaire. Les usages et équipements actifs sont abordés séparément dans le guide du réseau domestique moderne.

Quels produits ME peuvent aider à préparer le réseau ?

Une liste de composants sert à préparer une sélection, pas à valider l’ensemble du projet. Comparez d’abord les fonctions nécessaires avec le contenu exact de chaque référence.

Le coffret OMELCOM GO075 avec quatre RJ45 et DTIO illustre un point de centralisation résidentiel. Ses quatre connecteurs ne déterminent pas à eux seuls le nombre de prises à prévoir dans votre logement. Vérifiez aussi l’espace nécessaire aux équipements retenus.

La prise RJ45 Mosaic Legrand 076573 est un exemple de point terminal à compléter avec les éléments d’appareillage adaptés. Le câble Grade 3 TV vendu au mètre illustre la liaison résidentielle à quatre paires. Leur sélection dépend de l’ensemble de la liaison, et non de la seule présence du terme RJ45 sur une fiche.

Le boîtier d’arrivée fibre DTIO OLTRIX FIB001 concerne la terminaison optique. Avant d’en prévoir un, faites préciser ce que comprend déjà l’arrivée opérateur. Utilisez les fiches de materiels-electriques.fr pour rapprocher votre liste de besoins des composants proposés, sans présumer leur compatibilité générale.

Précaution : faites vérifier le référentiel applicable et le projet par un professionnel en cas de construction neuve, de rénovation importante, d’attestation requise, de réseau non identifié, de fibre, de distribution TV ou de performances demandées. Ce guide prépare cette vérification ; il ne remplace ni l’étude, ni les contrôles, ni les interventions nécessaires sur l’installation.
