Branchement VMC : circuit, disjoncteur et contrôles

Le branchement d’une VMC se prépare à partir de la notice du groupe, pas à partir d’un schéma trouvé au hasard. Le point fixe reste le circuit dédié au tableau, puis viennent le type de VMC, sa protection, sa commande éventuelle et les contrôles avant remise sous tension.

Avant de brancher une VMC : identifier le groupe et la notice

Relevez la référence complète sur le caisson, puis retrouvez la notice correspondant à cette version. Vérifiez la tension et la fréquence d’alimentation, la puissance, la classe électrique, l’indice de protection IP et la commande admise. Le monophasé 230 V, 50 Hz est courant en logement ; seule la plaque signalétique confirme les caractéristiques de votre appareil.

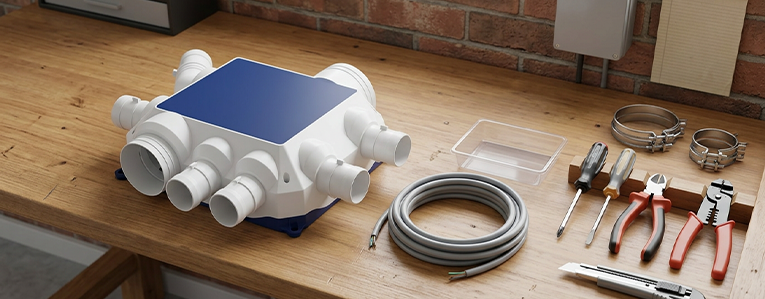

Le groupe contient le ventilateur. Les gaines transportent l’air, les bouches assurent l’extraction dans les pièces de service et les entrées d’air alimentent les pièces principales en air neuf dans une installation simple flux. Ces composants ne sont pas interchangeables. Une bouche à pile possède sa propre alimentation : elle ne se raccorde pas comme le moteur du caisson.

Le kit Kerios Eoliance 913166 est un exemple de VMC simple flux autoréglable. L’identification du kit sert à retrouver son schéma, pas à appliquer celui d’un autre modèle de même aspect. Pour distinguer extraction centralisée et ventilation d’une seule pièce, consultez aussi le rôle d’une VMC dans le logement.

Un branchement de VMC à 4 fils n’a pas de câblage universel. Ni le nombre de conducteurs ni leur disposition ne permettent d’attribuer une phase de commande, un neutre, une terre ou une vitesse. Les couleurs de fils de vitesse ne sont pas un code constructeur universel. Le repérage réel et la notice doivent concorder avant toute connexion.

Circuit VMC au tableau : protection, section et coupure à vérifier

Le circuit spécialisé VMC alimente le groupe, pas une bouche ou une gaine. Dans le cas résidentiel courant, il comprend un disjoncteur VMC généralement de 2 A et des conducteurs cuivre de 1,5 mm². Le calibre peut aller jusqu’à 16 A seulement si la puissance et les prescriptions du fabricant le justifient, avec une section compatible avec la protection, les conditions de pose et la notice. Une disjonction ne justifie jamais, à elle seule, d’augmenter ce calibre.

En amont, le dispositif différentiel résiduel, ou DDR, a une sensibilité de 30 mA, de type AC dans le cas courant. Un type A ou F répond à une exigence de notice ou de technologie du groupe, notamment électronique ; le mot « hygroréglable » ne suffit pas à le choisir. Le courant assigné du DDR, 40 A ou 63 A, se détermine pour le tableau par la règle amont ou le calcul aval de tous les départs qu’il dessert, jamais d’après la VMC seule. La sensibilité et le courant assigné désignent deux caractéristiques différentes.

Une double flux plus puissante, un groupe électronique ou une courbe D demandée par le fabricant imposent de reprendre le choix avec sa documentation. En rénovation, vérifiez le circuit existant jusqu’au groupe : section, état, repérage et protection. La présence d’un départ marqué « VMC » ne prouve pas qu’il est dédié. Le cas triphasé nécessite sa notice et une étude adaptée.

La logique reste celle du tableau, du circuit spécialisé puis du groupe et de sa commande éventuelle : bornes à vérifier sur la notice du groupe. Pour approfondir le choix au tableau, consultez la chaîne DDR, disjoncteur et section.

Créez un départ dédié plutôt qu’un repiquage sur l’éclairage ou les prises. Le raccordement fixe suit la notice ; une prise non prévue n’est pas une alternative. Avant intervention, coupez l’alimentation, empêchez le réenclenchement et faites vérifier l’absence de tension par une personne compétente avec un VAT. Le disjoncteur assure une coupure, mais son abaissement seul ne constitue pas toute la consignation. Prévoyez un accès sûr aux combles. Les contrôles comprennent aussi la continuité de terre en classe I, le serrage, l’anti-arrachement et l’essai des fonctions, sans réarmements répétés.

Simple flux, hygro, double flux : alimentation et commande selon le groupe

Alimentation permanente, deux vitesses et interrupteur

Le branchement d’une VMC simple flux doit préserver son fonctionnement permanent lorsque le système le prévoit. Un modèle à une vitesse ou à régulation interne peut fonctionner sans interrupteur utilisateur. Ce branchement de VMC sans interrupteur ne consiste pas à supprimer une commande exigée par le fabricant.

Pour brancher une VMC à 2 vitesses, identifiez le mode de sélection prévu : petite et grande vitesse, boost ou commande dédiée. Le branchement de l’interrupteur VMC dépend de ce mode. Une commande sans position arrêt permet la sélection des vitesses sans couper la ventilation permanente. L’Odace S520233 illustre cette fonction, mais sa compatibilité avec le groupe reste à vérifier. Sa fiche signale également une incompatibilité avec la nouvelle gamme Odace : vérifiez l’appareillage associé avant achat.

Le schéma d’une VMC simple flux sert à identifier les bornes de ce modèle précis. Un câblage VMC qui semble identique visuellement peut remplir une autre fonction. Conservez les commandes et sécurités prévues : aucun shunt, branchement direct destiné à contourner la commande ou suppression de sécurité thermique ne remplace le montage constructeur.

Hygroréglable, double flux et extracteur ponctuel

Un système hygro A associe des bouches hygroréglables à des entrées d’air autoréglables ; en hygro B, les entrées d’air sont également hygroréglables. Les bouches, capteurs et accessoires doivent correspondre au système retenu. Le groupe Hygrocosy Atlantic 412291 illustre cette famille. Sa notice distingue notamment le groupe seul du kit comprenant des bouches à piles. Une pile absente sur une bouche ne se corrige pas en modifiant l’alimentation du moteur.

La DF72 Hygro Eoliance 911951 est un contre-exemple de transposition : le schéma simple flux ne devient pas celui d’une double flux. Contrôlez dans la documentation propre à l’appareil la puissance, la commande, les filtres, le by-pass, les condensats et l’antigel lorsque ces fonctions sont présentes.

Un extracteur ponctuel temporisé ou hygro ventile une pièce. Selon sa notice, il peut nécessiter une alimentation permanente et un retour de commande ; cela ne définit pas le bornier d’une VMC. Son emplacement exige aussi de contrôler les volumes électriques d’une salle d’eau, la classe et l’IP du modèle. Une bouche d’extraction et un appareil électrique n’y suivent pas les mêmes contraintes d’implantation.

Références électriques et périmètre applicable

L’arrêté du 24 mars 1982 modifié encadre l’aération des logements relevant de son champ d’application. Il pose le principe d’une aération générale et permanente, au moins lorsque la température extérieure oblige à fermer les fenêtres, avec circulation de l’air des pièces principales vers les pièces de service. La modulation des débits est encadrée ; elle ne justifie pas un arrêt arbitraire de la ventilation. Ce texte traite de l’aération, pas du repérage du bornier moteur.

La NF C 15-100 concerne l’installation électrique basse tension. Sa série publiée en 2024 comprend notamment la NF C 15-100-10 pour l’habitation et la NF C 15-100-7-701 pour les locaux contenant une baignoire ou une douche. Le référentiel applicable dépend du projet, de sa date de référence et de la nature des travaux. Remplacer un groupe dans un logement ancien et créer une installation neuve ne permettent pas de conclure de la même façon sur l’ensemble du tableau.

Le NF DTU 68.3 traite du calcul, du dimensionnement et de la mise en œuvre de la ventilation mécanique dans son périmètre. Il complète l’étude de ventilation sans fournir un câblage universel. Pour l’installation d’une VMC simple flux et le réseau, consultez le guide d’installation générale d’une VMC ; le raccordement électrique reste celui de la notice du groupe.

CONSUEL intervient pour le visa de l’attestation de conformité électrique dans les cas concernés, notamment la première mise en service d’une installation. Ce visa n’est pas une validation automatique de chaque association groupe-interrupteur. Distinguez donc obligation réglementaire, référentiel normatif applicable au chantier et prescriptions du fabricant pour les bornes, les sections admises et les commandes.

Contrôles avant remise sous tension et pannes après branchement

Avant l’essai, contrôlez hors tension le repérage, la tenue des connexions et la continuité du conducteur de protection pour un groupe de classe I. Respectez la longueur supplémentaire de terre si la notice l’exige. Vérifiez la gaine jusqu’au logement de raccordement, son maintien anti-arrachement et l’absence de conducteur pincé. Refermez le capot avant remise sous tension, puis essayez les vitesses, le boost ou la régulation prévus.

Le tableau distingue des pistes de diagnostic, pas des défauts certains. Les contrôles internes supposent la mise en sécurité décrite plus haut.

Avant de choisir sur materiels-electriques.fr un groupe ou une commande, comparez sa référence et sa notice avec le circuit existant.

Précaution : confiez l’intervention à un professionnel en cas de notice absente, de défaut d’isolement, de disjonctions répétées ou de doute sur un volume humide. Le dimensionnement aéraulique complet et un raccordement triphasé nécessitent une étude adaptée ; ces repères résidentiels ne remplacent ni cette étude ni les vérifications sur place.
