Norme prise de courant : circuits et hauteurs

Une prise de courant conforme ne se résume pas à un socle 2P+T posé au bon endroit. Il faut vérifier la pièce, le circuit, la section, le disjoncteur, le DDR et le type d’usage avant de parler de norme.

Quelle norme vérifier pour une prise de courant dans un logement ?

La NF C 15-100 est le référentiel technique à examiner pour une prise électrique dans un logement. Son application demande de connaître la nature des travaux et l’édition retenue pour le chantier. Remplacer un socle détérioré, créer un circuit dans une extension et réaliser une installation neuve ne constituent pas la même opération.

Le cadre réglementaire repose notamment sur l’arrêté du 3 août 2016 relatif aux installations électriques des bâtiments d’habitation. Il fixe des objectifs de sécurité : protection contre les contacts électriques, les surintensités et les risques liés à l’environnement. Il prévoit une protection différentielle haute sensibilité de 30 mA et une présomption de satisfaction des exigences par référence au titre 10 de la NF C 15-100:2002 et à ses amendements. Cette référence juridique se distingue des prescriptions techniques d’une édition plus récente.

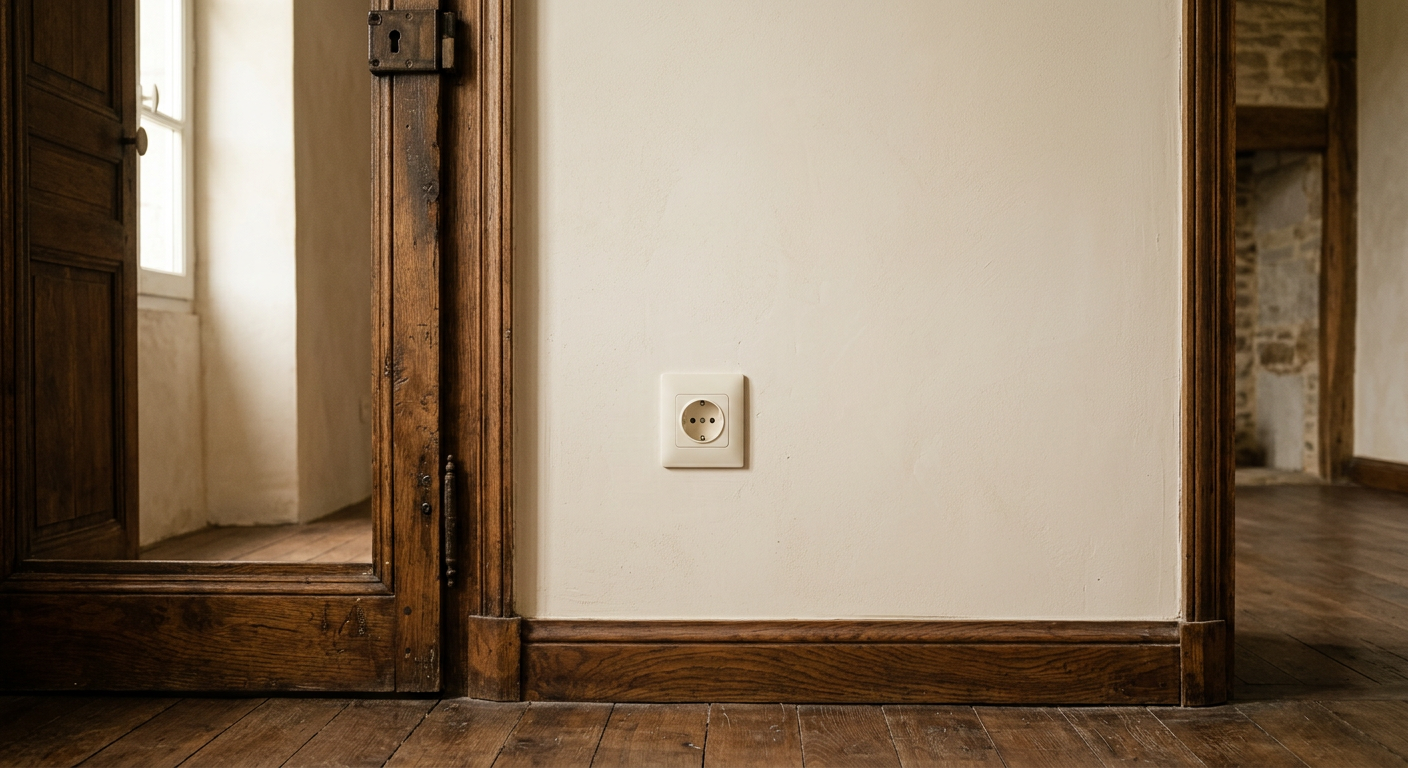

La publication de la série NF C 15-100 en 2024 se distingue du cadre réglementaire fixé par l’arrêté du 3 août 2016. Pour déterminer le référentiel applicable au chantier, vérifiez la date et le périmètre du projet ainsi que les textes qui le concernent, sans juxtaposer des chiffres provenant de plusieurs éditions. Une installation ancienne ne devient pas automatiquement une installation neuve parce qu’une prise est remplacée ; les défauts de sécurité et les parties créées ou modifiées demandent toutefois un examen adapté.

La notice du fabricant complète ce cadre pour le produit : support, montage, conditions d’emploi et serrage. Une habitude de pose reste un choix pratique, pas une règle réglementaire. Pour replacer les prises dans leur installation, la checklist aide à préparer le tableau électrique selon les circuits du logement.

Combien de prises par circuit et quel disjoncteur prévoir ?

Le nombre de prises par disjoncteur dépend du circuit identifié, de la section réelle des conducteurs et des règles applicables. Pour choisir entre 1,5 ou 2,5 mm² pour une prise de courant, il faut examiner l’ensemble du circuit, pas seulement le socle à remplacer. Les guides courants retiennent les repères ci-dessous, à faire valider dans le référentiel applicable au chantier.

Le disjoncteur protège les conducteurs contre les surcharges et courts-circuits. Son calibre doit rester compatible avec leur section et leurs conditions de pose. Le rôle du disjoncteur divisionnaire est distinct de celui du DDR 30 mA, qui assure une protection des personnes contre les défauts électriques ; un interrupteur différentiel ne remplace pas la protection contre les surintensités.

Combien de prises sur un disjoncteur 16 A en 2,5 mm² ? Cette association ne se déduit pas de la seule ligne « 8 socles » : la limite dépend de la catégorie du circuit et du référentiel retenu. Un calibre inférieur au maximum admissible n’autorise ni ajout automatique de socles ni remplacement par un 20 A sans vérification de toute la section du circuit.

Pour chaque ligne du tableau, le calibre du DDR, par exemple 40 ou 63 A, se choisit au tableau électrique selon la règle amont ou le calcul aval applicable, avec les circuits alimentés et leur répartition. Il ne dépend jamais d’une prise seule. Le type AC convient aux charges pour lesquelles il est admis ; le type A répond aux charges et règles qui le nécessitent, notamment pour le lave-linge et la cuisson dans les guides usuels. Un type F demande une justification liée à l’appareil ou au référentiel.

Où placer les prises selon la pièce et l’exposition ?

La hauteur des prises de courant se vérifie depuis le sol fini, avec le type de socle, les minima applicables et les exigences d’accessibilité du projet. La hauteur d’une prise électrique dans une chambre ne se choisit donc pas comme celle d’une prise au-dessus d’un meuble. Repérez le lit, les portes et les équipements avant d’arrêter l’implantation : une prise cachée derrière un meuble fixe peut devenir inutilisable.

Dans la cuisine, la hauteur d’une prise sur plan de travail dépend du plan terminé et de l’implantation des équipements. Les prises ordinaires de crédence sont distinctes des alimentations spécialisées. Évitez l’emplacement au-dessus de l’évier ou des plaques de cuisson ; vérifiez les contraintes particulières des appareils et de leur notice. Pour un équipement intégré au mobilier, il faut aussi choisir une prise de sol ou un bloc de plan de travail adapté aux projections et au support.

Dans la salle de bains, la hauteur d’une prise ne suffit pas à autoriser son emplacement. Un socle 230 V ordinaire se place uniquement hors volumes. Leur détermination tient compte de la baignoire ou de la douche et de sa configuration ; une distance isolée à un point d’eau ne remplace pas cette analyse. Il faut vérifier les volumes de salle de bains avant une prise.

Dehors ou dans un garage humide, l’appellation « prise étanche » ne définit pas toutes les conditions d’emploi. L’IP concerne la pénétration de corps solides et d’eau ; l’IK concerne les chocs. La Plexo composable Legrand 069551L, annoncée IP55 et IK08, constitue un exemple à associer au boîtier adapté. Vérifiez l’ensemble monté, ses entrées de câble et l’exposition réelle, pas uniquement le capot. Le circuit et ses protections restent à dimensionner suivant le cas extérieur du tableau.

Prise ordinaire, spécialisée, rasoir, TBTS ou RJ45 : laquelle choisir ?

Une prise ordinaire 2P+T reçoit des appareils compatibles avec ses caractéristiques. La prise Oteo Legrand 086027 est un exemple intérieur en saillie, 16 A, 250 V, IP20. Ce choix d’appareillage ne détermine pas le calibre du disjoncteur : celui-ci découle du circuit, comme indiqué dans le tableau.

Une prise spécialisée correspond à l’alimentation dédiée d’un appareil lorsque les prescriptions l’exigent. Un socle d’apparence ordinaire ne permet pas de reconnaître ce circuit. Pour un four ou un lave-linge, relevez la puissance et les exigences de la notice, puis faites confirmer section, disjoncteur, type et calibre du DDR. La cuisson constitue un cas distinct ; une sortie de câble peut remplacer une prise selon l’appareil. Ajouter un autre usage sur une alimentation dédiée change les conditions à vérifier.

La prise rasoir comporte un transformateur de séparation et relève de conditions d’implantation particulières. La TBTS, très basse tension de sécurité, dépend aussi de l’alimentation, du matériel et du volume concerné. Ces désignations n’autorisent pas un socle 230 V ordinaire dans un volume interdit : les conditions détaillées doivent être vérifiées avant le choix du produit.

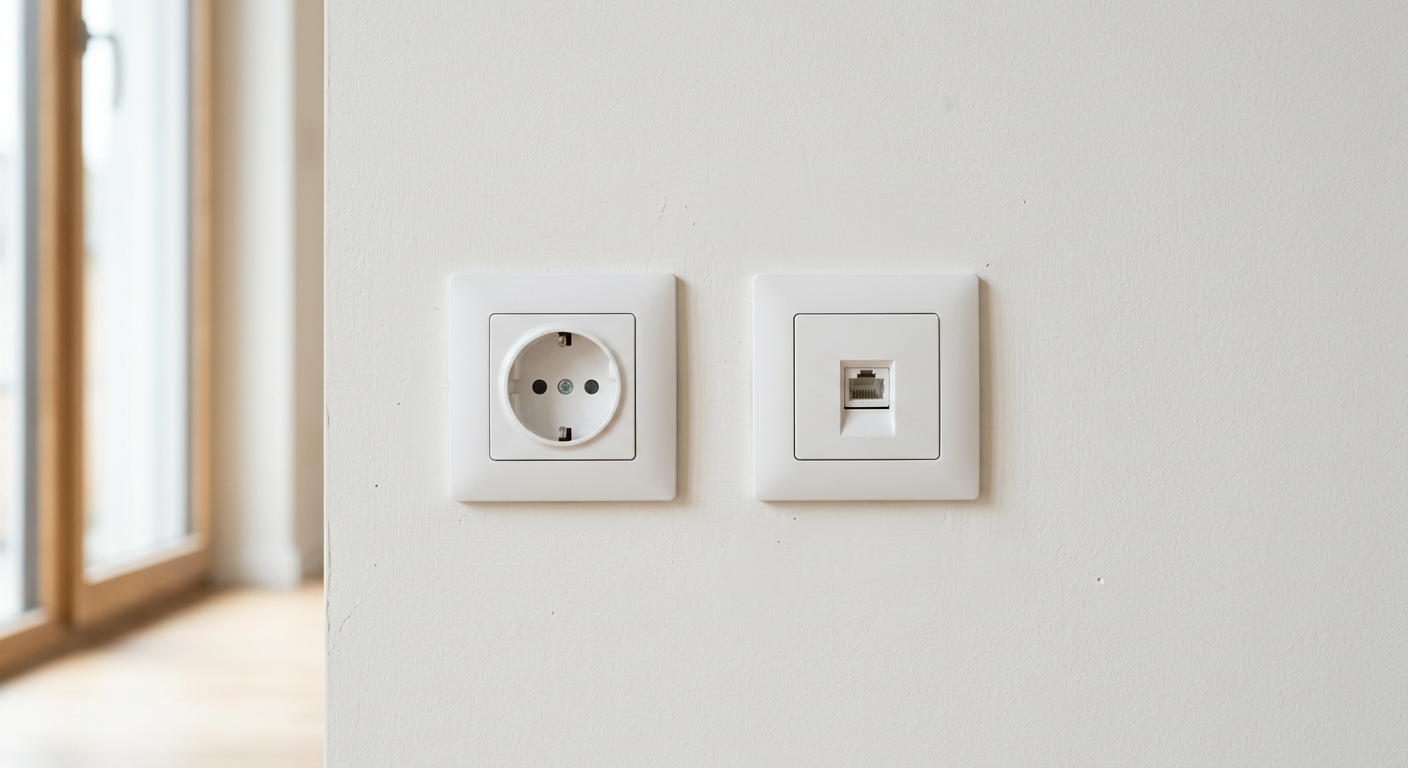

Une RJ45 est une prise de communication, pas une prise de courant 230 V. Elle ne se compte pas parmi les socles du circuit prises. Le guide du réseau domestique permet de distinguer les catégories et grades des prises RJ45.

Quels contrôles prévoir avant un ajout ou un remplacement ?

Le contrôle porte sur le circuit existant autant que sur la prise neuve. Un enjoliveur intact ne prouve ni la continuité de terre ni la bonne protection des conducteurs. Préparez les éléments suivants pour la personne compétente chargée des travaux et des essais :

• Identification du circuit, coupure et vérification d’absence de tension (VAT) avant intervention.
• Section réelle, calibre du disjoncteur, nombre de socles et éventuel circuit dédié.
• Présence et continuité de terre, repérage au tableau et état de l’appareillage.
• DDR : sensibilité, type, calibre et cohérence avec les circuits aval.
• Serrage suivant la notice, fixation, boîtier adapté et appareillage fermé.
• Essais appropriés, puis remise en service maîtrisée ; un appareil qui fonctionne ne constitue pas une preuve de conformité.

Avant de sélectionner l’appareillage sur materiels-electriques.fr, réunissez la référence existante, le support, l’exposition et les caractéristiques du circuit validées. Cela évite d’acheter une prise intérieure pour un emplacement exposé ou un mécanisme composable sans son boîtier.

Précaution : aucune intervention sous tension, aucun shunt ni repiquage improvisé. Ce guide ne fournit ni schéma de raccordement ni consigne de borne ou de couleur de fils. Un doute sur la terre, les volumes, un tableau ancien, un circuit dédié ou une protection impose l’arrêt du projet et l’intervention d’un professionnel compétent ; la VAT et les essais demandent les moyens et compétences adaptés.
