Schéma électrique maison : méthode et tableau

Un schéma électrique de maison ne se copie pas sur un modèle générique. Il se construit à partir du plan réel du logement, des usages prévus, des circuits à créer et des protections à associer dans le tableau. Le bon objectif n’est pas de dessiner un beau plan, mais d’obtenir un document lisible, cohérent avec le repérage du tableau et vérifiable par un professionnel avant travaux.

Le schéma électrique maison utile réunit deux documents qui se complètent : un plan électrique d’implantation et un schéma de tableau électrique. Le premier situe les équipements. Le second décrit chaque départ depuis le tableau, sa protection et sa destination. Pour revoir le vocabulaire avant le relevé, consultez les bases de l’électricité domestique.

Commencer par le bon document : plan électrique, schéma unifilaire ou schéma de tableau ?

Un plan électrique maison se dessine sur le plan architectural ou sur un croquis coté. Il place les prises, les points lumineux, les commandes, les sorties de câble, les équipements fixes et, si le projet le prévoit, les prises de communication. Il répond à la question : « où se trouve l’appareil ou le point d’usage ? » Le dessin électrique doit aussi faire apparaître les portes, le mobilier fixe et les équipements de cuisine afin que les positions restent compréhensibles une fois les cloisons fermées.

Le plan d’implantation décrit la maison réelle

Commencez par un plan à l’échelle quand vous en disposez. À défaut, relevez les dimensions, les ouvertures et les obstacles fixes avant de placer les symboles. Utilisez une légende stable et des repères simples. Un plan d’électricité en France ne devient pas réglementaire parce qu’il est propre ou exporté en PDF : le plan électrique maison PDF sert à partager et archiver le relevé, pas à démontrer la sécurité de l’installation.

Le schéma unifilaire et le schéma de tableau décrivent les départs

Le schéma unifilaire représente un circuit par un trait et relie son usage au tableau. Le schéma électrique du tableau indique, pour chaque départ, le disjoncteur, la section, le DDR qui le protège et le repère reporté sur le plan. Un schéma de principe reste plus abstrait ; un schéma de câblage apporte des détails de raccordement qui dépendent du matériel et du chantier. Cette page n’est pas un cours de schéma électrotechnique : elle aide à produire un document de repérage exploitable.

Relever la maison pièce par pièce avant de tracer le schéma

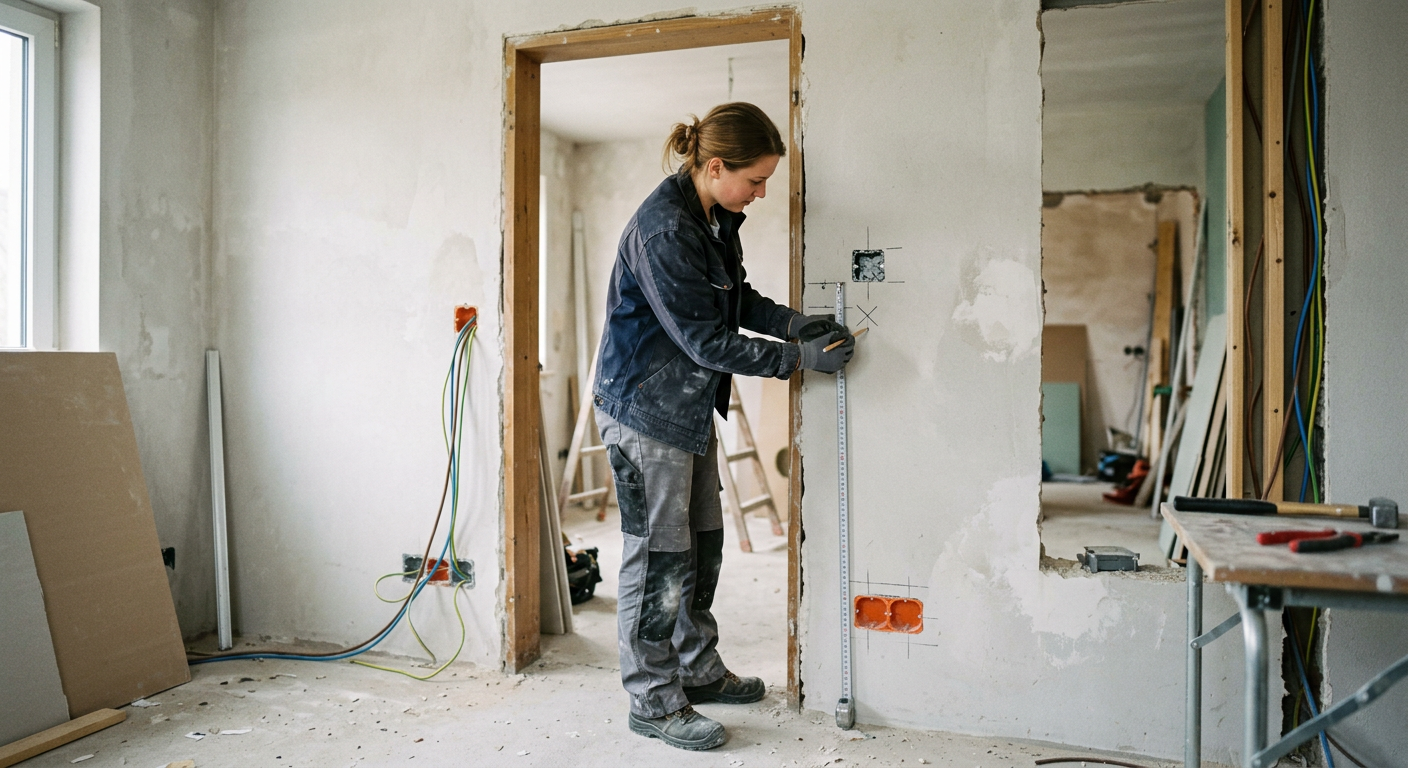

Faites le relevé avant de choisir le coffret ou les disjoncteurs. Parcourez chaque pièce avec le plan et notez les usages réels : éclairage, prises, commande locale, chauffage, VMC, cuisine, lave-linge, extérieur, bureau et réseau. Les besoins changent selon le logement ; un séjour avec espace de travail, une cuisine ouverte ou un garage peuvent modifier la liste des circuits et leur implantation.

Positionner les usages fixes et les commandes

Pour chaque équipement fixe, relevez sa position, sa puissance connue, sa notice et sa nature monophasée ou triphasée lorsque cette information est utile. Distinguez les prises générales des appareils qui appellent un circuit spécialisé. Pour les règles de comptage par pièce et les cas particuliers, utilisez la checklist NF C 15-100 par pièce plutôt que de recopier un nombre de socles d’un autre logement.

Numéroter les points pour relier le plan au tableau

Attribuez un numéro de circuit, puis reportez-le sur tous les points qu’il alimente. Ajoutez une destination précise, par exemple « prises bureau », « éclairage escalier » ou « lave-linge ». Ce repérage transforme un simple schéma élec maison en document de travail. Il facilite aussi la recherche d’un départ quand un usage évolue. Gardez séparés les schémas de commande spécialisés : pour une commande d’éclairage par télérupteur, consultez le schéma de branchement d’un télérupteur adapté au montage concerné.

Transformer les points du plan en circuits protégés

Le schéma circuit électrique associe chaque groupe de points à un départ identifié. Le disjoncteur divisionnaire protège les conducteurs contre les surcharges et les courts-circuits ; son calibre doit donc rester cohérent avec la section indiquée et avec l’usage. Le DDR de sensibilité 30 mA participe à la protection des personnes. Son type dépend des circuits placés sous lui : type A pour les plaques de cuisson et le lave-linge, type AC pour des circuits classiques, et type F lorsque la technologie d’un équipement à variateur monophasé le justifie.

Séparer éclairage, prises et appareils spécialisés

Un schéma du circuit électrique ne doit pas effacer les usages particuliers. Les plaques, le lave-linge, le four indépendant, le lave-vaisselle, la VMC et la recharge de véhicule électrique se vérifient séparément, avec leur notice. Pour les conducteurs, le tableau ci-dessous donne des repères de relevé ; il ne remplace pas le dimensionnement du projet. Le guide pour choisir la bonne section de câble complète cette vérification.

Associer disjoncteur, section et DDR dans le schéma pour tableau électrique

Le calibre d’un DDR, 40 A ou 63 A dans les cas courants, ne se déduit ni de la surface ni du nombre de pièces. Il se choisit par la règle de protection amont ou par le calcul des courants en aval, selon la conception retenue. Le type et la sensibilité doivent être inscrits sur le schéma, au même titre que le calibre du disjoncteur. Pour comprendre la répartition type A et type AC, lisez la différence entre interrupteur différentiel type A et type AC.

Ce tableau sert au relevé et à la vérification d’un schéma d’un tableau électrique de maison. Il n’est ni un modèle universel prêt à câbler ni une garantie d’obtention d’une attestation CONSUEL.

Zoom réglementaire : dessiner un schéma lisible et exploitable

Un schéma électrique tableau utile comporte une légende, un cartouche de version et les mêmes repères sur le plan et dans le tableau. Notez pour chaque circuit sa destination, le nombre de points, le disjoncteur, la section, le DDR de 30 mA avec son type et son calibre. Les symboles doivent rester cohérents ; une légende explicite évite les codes couleur approximatifs ou les pictogrammes ambigus. Un modèle gratuit de schéma tableau électrique ne connaît ni les usages du logement ni les caractéristiques des appareils. Il peut donner une mise en page, pas une solution vérifiée.

Consigner les informations qui permettent le contrôle

La série NF C 15-100 publiée par AFNOR en 2024 est une référence actuelle pour les installations électriques à basse tension. Son application réglementaire dépend toutefois de la version de référence applicable, de la nature des travaux et du cadre du projet. Le schéma doit donc documenter les choix sans transformer une indication de fabricant ou un exemple pédagogique en obligation générale. Dans une maison raccordée au réseau public français, le régime TT est un contexte courant ; le choix et les conséquences des régimes de neutre sont expliqués dans comprendre les schémas TT, TN et IT.

Archiver la version réellement utilisée

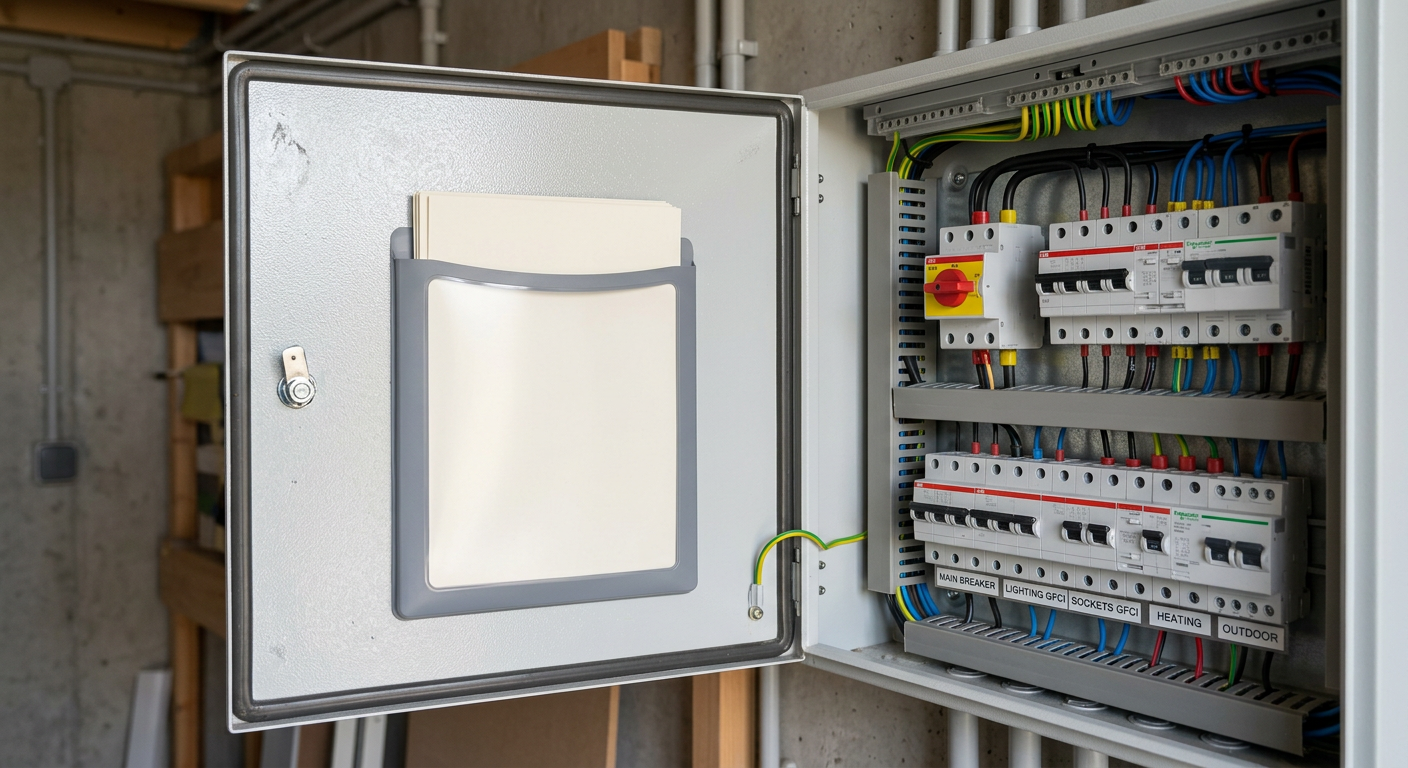

Datez le document, indiquez son auteur, conservez les notices associées et mettez à jour le plan après toute modification. Une pochette ouverte autocollante pour plans Legrand 036581 peut servir à conserver le schéma et les documents de repérage dans le coffret. Le schéma reste alors accessible sans prétendre décrire une configuration immuable.

Vérifier le schéma avec le tableau, le cadre applicable et le chantier

La réglementation fixe le cadre applicable aux installations ; les normes et leurs éditions précisent les règles techniques auxquelles un projet peut être soumis. Le document à remettre à un professionnel doit permettre de contrôler le chantier réel, pas seulement une mise en page. L’attestation CONSUEL, lorsqu’elle est requise, porte sur l’installation et sur les règles de sécurité en vigueur dans le cas concerné. Un schéma électrique ne suffit donc pas à lui seul.

Comparer chaque repère au tableau de répartition

Reprenez chaque départ : nom du circuit, destination, appareil réellement prévu, calibre du disjoncteur, section, DDR, type, sensibilité 30 mA, calibre 40 A ou 63 A justifié, nombre de points et présence de la terre lorsque nécessaire. Vérifiez aussi que les circuits spécialisés ne sont pas remplacés par une prise générale dans le dessin. Un tableau pré-équipé ou un exemple de matériel pour un tableau T3 peut aider à comparer des composants, mais ne fournit pas un schéma pour tableau électrique adapté à une maison différente.

Faire valider les choix avant les travaux

Une fois le schéma relu, choisissez les composants de tableau correspondant au projet validé sur materiels-electriques.fr. Un coffret, un DDR ou un disjoncteur ne doit être ajouté au panier qu’après le relevé des circuits et le dimensionnement. La vérification professionnelle peut alors porter sur les plans, les notices, le tableau et l’installation réalisée.

Précaution : avant toute intervention, coupez l’alimentation générale et vérifiez l’absence de tension avec un vérificateur d’absence de tension adapté ; ne travaillez jamais sur des conducteurs supposés hors tension. La conception, la modification du tableau, les contrôles de continuité et de terre, ainsi que la validation finale relèvent d’un professionnel compétent, notamment si le projet comprend une IRVE, une alimentation triphasée ou une évolution importante de l’installation.
