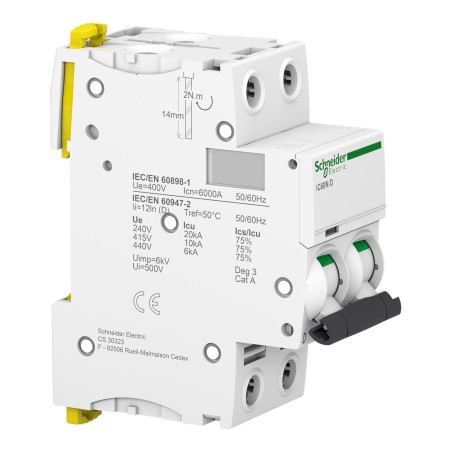

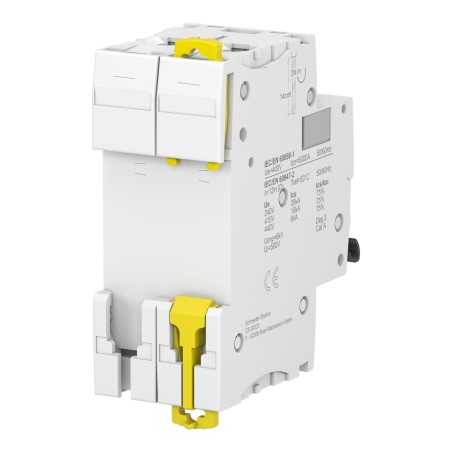

Disjoncteur IC60N 2P 40A 10kA courbe D Schneider A9F75240

SCHNEIDER A9F75240 - Disjoncteur IC60N 2P 40A 10kA courbe D

Présent dans plus de 100 pays, Schneider Electric accompagne les entreprises et les particuliers dans la transformation numérique de la gestion énergétique et des automatismes.

L’Acti9 iC60N A9F75240 est un disjoncteur modulaire 2P 40 A courbe D, destiné à la protection des circuits contre les surintensités dans les installations tertiaires et industrielles.

Ce disjoncteur s’utilise pour la protection, la coupure et l’isolement de circuits monophasés ou bipolaires à courants d’appel élevés (charges moteurs, transformateurs, etc.), avec pour atouts sa courbe D, son pouvoir de coupure jusqu’à 10 kA, sa compatibilité peignes Acti9 et sa signalisation Visitrip pour une localisation rapide des défauts.

En résumé, l’Acti9 iC60N A9F75240 offre une solution robuste, sélective et évolutive pour sécuriser les circuits 40 A dans les bâtiments tertiaires et industriels exigeants.

E catalogue Disjoncteur IC60N 2P 40A 10kA courbe D - Schneider A9F75240

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F75240

• Gamme produits : Acti9 iC60N

• Fonctions : protection contre les courts circuits et surcharges, coupure, isolement et surveillance des circuits

• Nombre de modules : 4 pas de 9 mm

• Nombre de pôles : 2

• Nombre de pôles protégés : 2

• Courant nominal : 40 A

• Type courbe : D

• Tension nominale : 400 V AC (230/400 V AC réseau)

• Type de tension : AC/DC

• Pouvoir de coupure EN : 6000 A Icn selon EN 60898 1 à 400 V AC

• Pouvoir de coupure IEC : jusqu’à 10 kA Icu selon IEC 60947 2 (par exemple 10 kA à 380…415 V AC et 20 kA à 220…240 V AC)

• Type connexion - raccordement : bornes à vis, terminal simple haut ou bas, raccordement par fil rigide ou souple et peigne Acti9 compatible haut ou bas

• Section de raccordement : fils rigides 1 à 35 mm² et fils souples 1 à 25 mm²

• Auxiliaires associables : blocs différentiels, contacts auxiliaires, déclencheurs à émission ou à manque de tension et accessoires de la gamme Acti9 iC60N

• Verrouillable : oui via accessoires de verrouillage/maneton pour consignation

• Mode de pose : montage fixe sur rail DIN en tableau électrique

• Hauteur : 85 mm

• Largeur : 36 mm

• Profondeur : 78,5 mm

• Couleur : blanc appareillage Acti9

• Classe de protection (IP) : IP20 en face avant

• Résistance aux chocs (IK) : IK02 typique des disjoncteurs modulaires Acti9 iC60N

• Temperature d'utilisation : de  35 °C à +70 °C en service

• Qualité du matériau : boîtier isolant thermoplastique auto extinguible pour appareillage modulaire basse tension

• Norme et certification : conforme EN 60898 1, IEC 60898 1, EN 60947 2 et IEC 60947 2 avec aptitude au sectionnement industriel

• Garantie : 2 ans

• Utilisation recommande : protection et commande de circuits 40 A (moteurs, transformateurs, charges à fort courant d’appel) dans les bâtiments tertiaires, industriels et les tableaux de distribution avancés
